19
• Pomocípilkyodříznětevnitřníčást
posuvníku tak, aby odpovídala
okennímu otvoru.
• Nasuňtevnitřníčástposuvníku
na vnější část soupravy okenního
posuvníku.

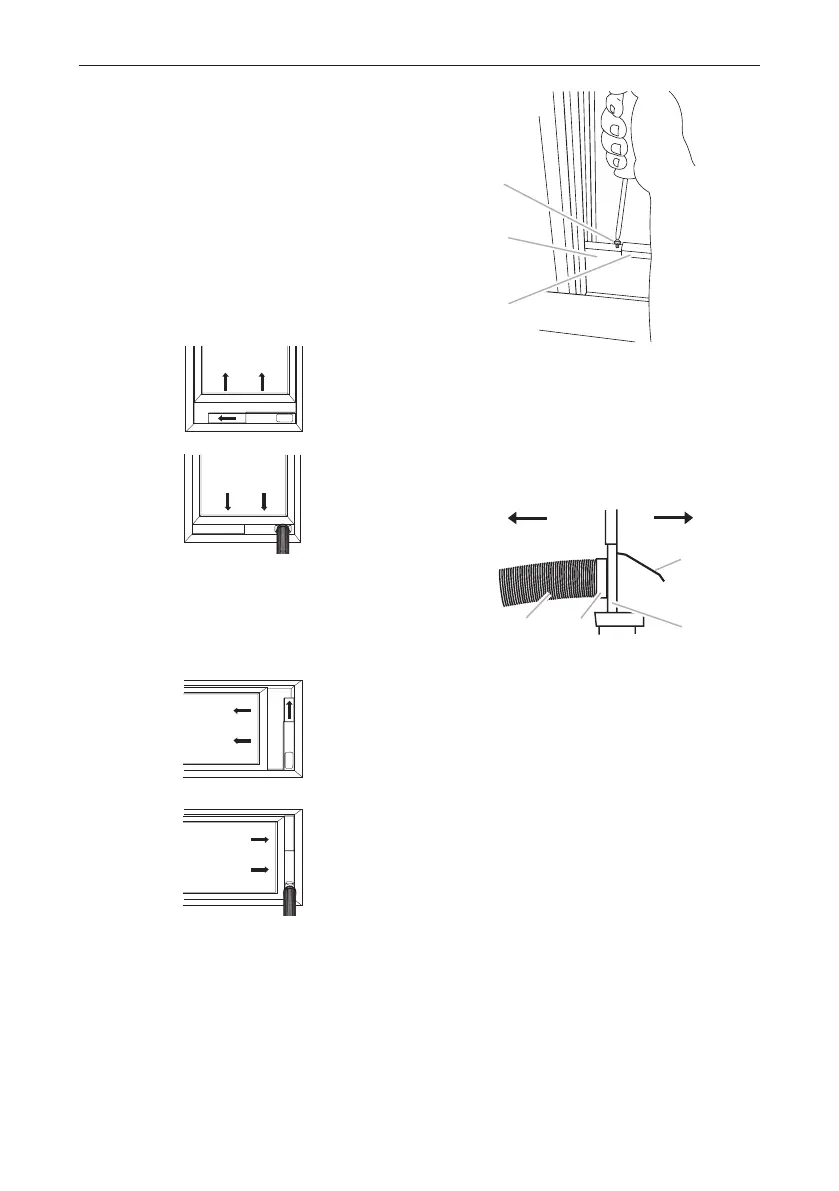

5. Umístěte soupravu okenního posuvníku
do okna a roztáhněte ji tak, aby
odpovídala šířce okna. Ujistěte se, zda je
dešťovýkrytnavnějšístraněokna.
POZNÁMKA: Při instalaci okenního křídla,
může být souprava okenního posuvníku
nainstalována svisle s otevíráním soupravy
okenního posuvníku ve spodní části.
6. Vložte ½” šroub (zajistěte 2) do otvoru ve
vnitřní části posuvníku, která je nejblíže
ke konci vnější části posuvníku.
A. ½”šroub (zajistěte 2)
B. Vnitřní část posuvníku
C. Vnějšíčástposuvníku
7. Zavřete okno na soupravě okenního
posuvníku a zajistěte ho.
D
AB
C
E
F
A. K přenosnému klimatizačnímu
zařízení
B. Venku
C. Dešťovýkryt
D. Souprava okenního posuvníku
E. Adaptér výfuku přes okno
F. Ohybné výfukové potrubí
Dokončení instalace
1. Umístěte držák okenní zámky na horní
část spodního okna a proti hornímu
okennímu křídlu.
2. Pomocí 1/8” vrtáku vyvrtejte startovací
otvor přes otvor v držáku.
3. Pomocí samořezného šroubu připevněte
držák okenního zámku k okennímu
křídlu (zajistěte 4), na zajištění okna na
svém místě.
A
B
C
