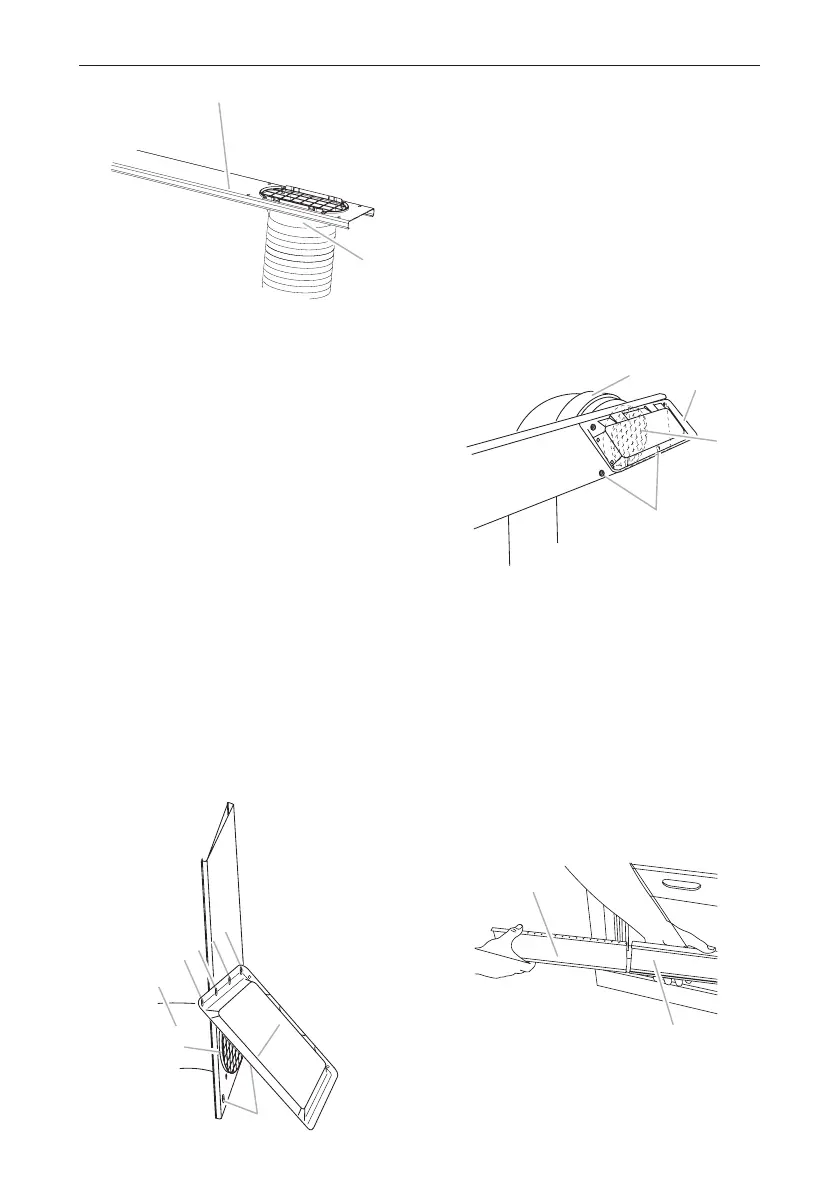

A. Súprava okenného posúvača
B. Adaptér výfuku cez okno
2. Pomocou dvoch skrutiek, podložiek
a matíc (dodávané príslušenstvo),
pripevnite dažďový kryt k súprave
okenného posúvača pre zvislú alebo
vodorovnú inštaláciu.
POZNÁMKY:
• Otvoryvsúpraveokennéhoposúvačasú
umiestnené na pripevnenie dažďového
krytu pre zvislú alebo vodorovnú
inštaláciu.
• Vložteďalšiedveskrutky,podložkya
matice (dodávané príslušenstvo) do
nepoužitých otvorov v súprave okenného
posúvača, aby nedošlo k presakovaniu
vlhkosti cez súpravu okenného posúvača.
Dažďový kryt - zvislá inštalácia
D
A
C
1
2
3
4
B
A. Adaptér výfuku cez okno
B. Dažďový kryt
C. Výfukovámriežka
D. Skrutky vložené do nepoužitých
otvorov v súprave okenného
posúvača
POZNÁMKA:Štyriotvoryvdažďovom
kryte sú pre zvislú inštaláciu. Vložte dve
skrutky s „1“, „3“ alebo „2“, „4“.
Dažďový kryt - vodorovná inštalácia
A
B
C
D
A. Adaptér výfuku cez okno
B. Dažďový kryt
C. Výfukovámriežka
D. Skrutky vložené do nepoužitých
otvorov v súprave okenného
posúvača
3. Otvorte okno.
4. Zmerajte rozmery okenného otvoru.
• Akjeokennýotvorveľmiúzkypre
súpravu okenného posúvača, vyberte
zo súpravy vnútornú časť posúvača.
A
B
A. Vnútorná časť posúvača
B. Vonkajšia časť posúvača
