18
A
B

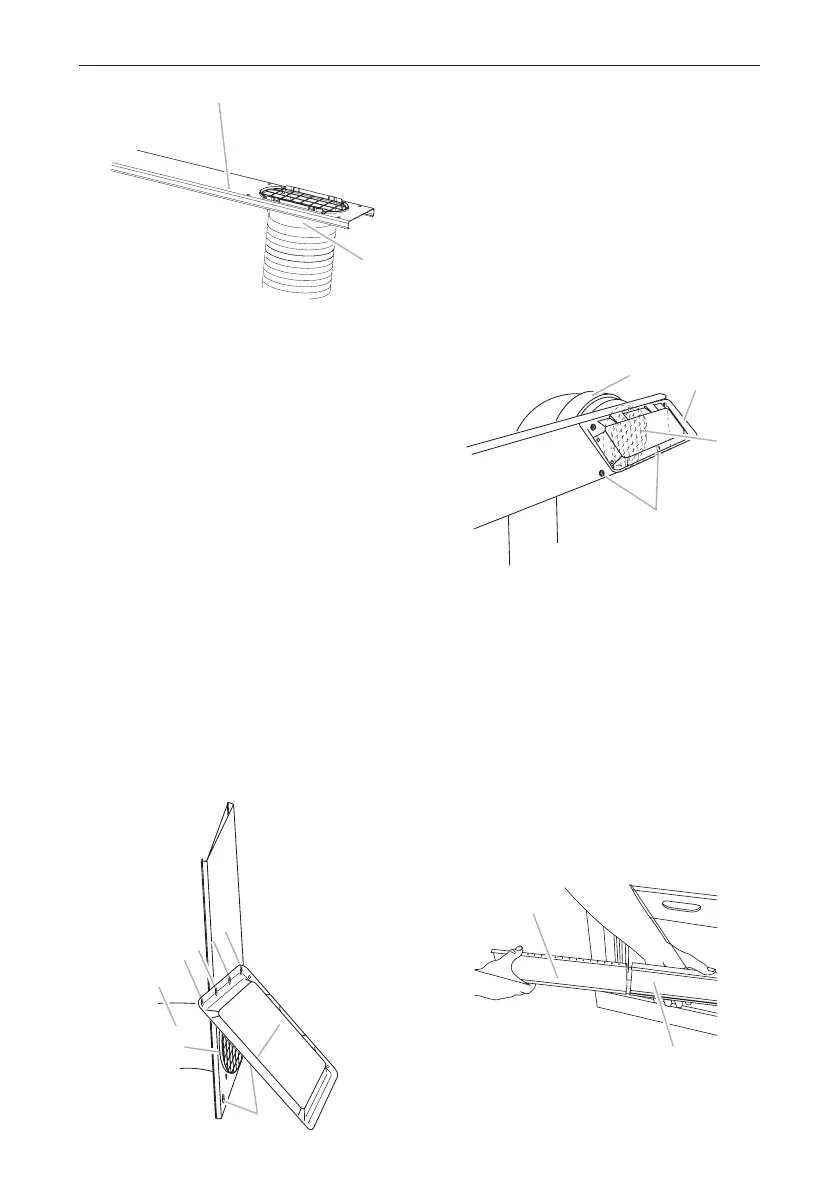

A. Souprava okenního posuvníku
B. Adaptér výfuku přes okno
2. Pomocí dvou šroubů, podložek a matic
(dodávané příslušenství), připevněte
dešťovýkrytksoupravěokenního
posuvníku pro svislou nebo vodorovnou
instalaci.
POZNÁMKY:
• Otvoryvsoupravěokenníhoposuvníku
jsouumístěnynapřipevněnídešťového
krytu pro svislou nebo vodorovnou
instalaci.
• Vložtedalšídvašrouby,podložkya
matice (dodávané příslušenství) do
nepoužitých otvorů v soupravě okenního
posuvníku, aby nedošlo k prosakování
vlhkosti přes soupravu okenního
posuvníku.
Dešťový kryt – svislá instalace
D
A
C
1
2
3
4
B
A. Adaptér výfuku přes okno
B. Dešťovýkryt
C. Výfukovámřížka
D. Šroubyvloženédonepoužitých
otvorů v soupravě okenního
posuvníku
POZNÁMKA:Čtyřiotvoryvdešťovém
krytu jsou pro svislou instalaci. Vložte dva
šrouby s „1“, „3“ nebo „2“, „4“.
Dešťový kryt – vodorovná instalace
A
B
C
D
A. Adaptér výfuku přes okno
B. Dešťovýkryt
C. Výfukovámřížka
D. Šroubyvloženédonepoužitých
otvorů v soupravě okenního
posuvníku
3. Otevřete okno.
4. Změřte rozměry okenního otvoru.
• Pokudjeokenníotvorpřílišúzký
pro soupravu okenního posuvníku,
vyndejte ze soupravy vnitřní část
posuvníku.
A
B
A. Vnitřní část posuvníku
B. Vnější část posuvníku
