Hitachi 32PD5000 - Page 64

Mainly chip parts reference table
Cir.No. Position Cir.No. Position Cir.No. Position Cir.No. Position Cir.No. Position
D201 C5 I603 F3 L214 A3 L315 I2 Q206 B2
D202 C5 IR01 G2 L215 B4 L316 I2 Q207 B2
D501 J3 IR02 F2 L216 C4 L317 K1 Q208 A2
I201 B4 L201 B6 L217 C4 L318 K3 Q209 A3
I202 C3 L202 C6 L218 C3 L502 H2 Q210 D5
I301 K4 L203 D6 L219 A2 L503 G3 Q211 C5
I302 I4 L204 E6 L222 A5 L504 H4 Q212 D5
I303 K4 L205 G6 L301 I6 L507 G5 Q213 C5
I304 J4 L206 H6 L304 L4 L601 C2 Q214 B3
I305 J3 L207 G6 L306 L4 L602 D5 Q215 B3
I306 J5 L208 H6 L307 K4 L603 E4 Q301 I5
I307 K4 L209 I6 L308 L3 L604 F4 Q302 J5
I501 G3 L210 J6 L310 K4 PTV2 J1
I502 G4 L211 J6 L312 J3 Q202 C4
I601 E4 L212 J6 L313 J4 Q203 D4
I602 F4 L213 J6 L314 J4 Q205 A2

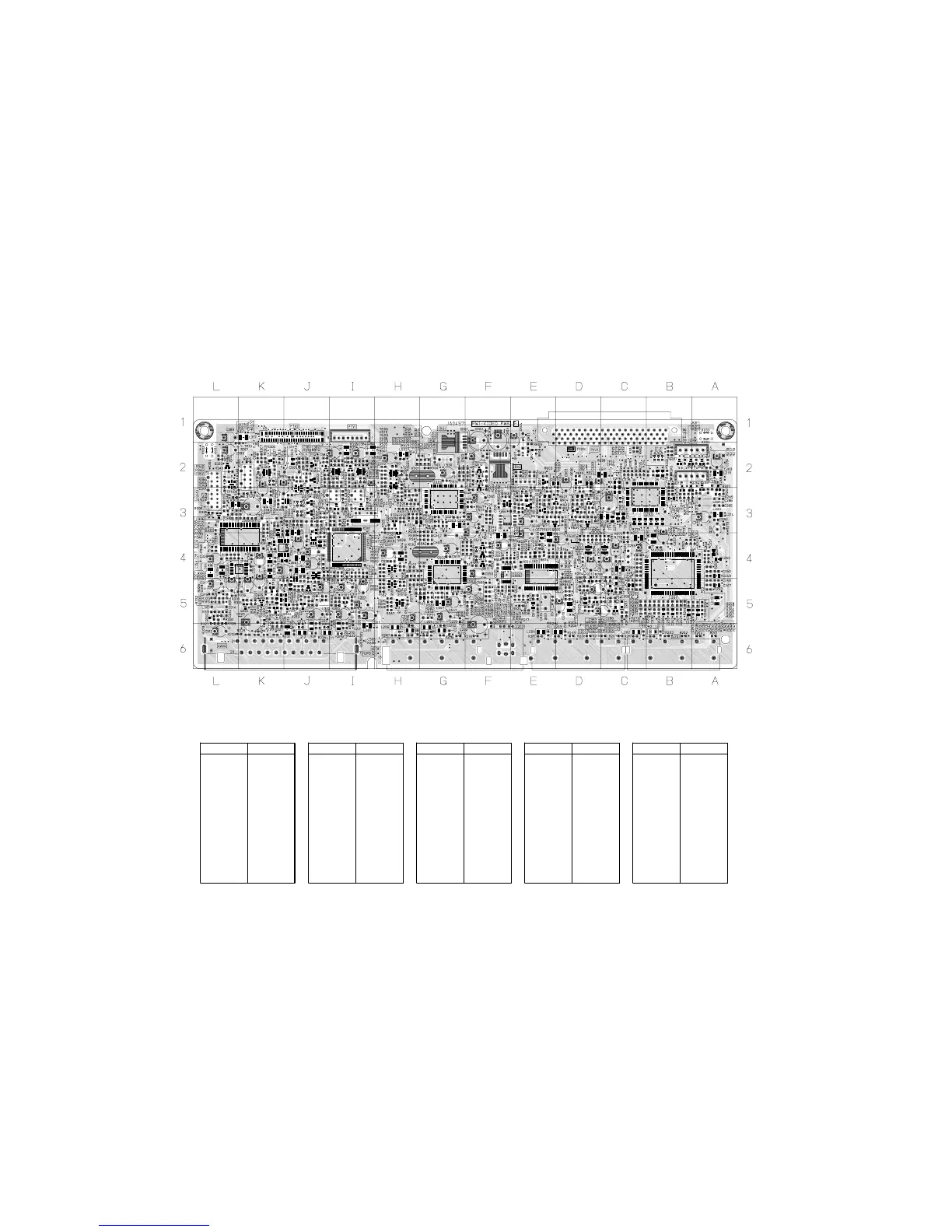

VIDEO board ( side-A )
32PD5000/42PD5000
64
