Hitachi C 10FCH2 User Manual

21
Français
SPÉCIFICATIONS
ACCESSOIRES
AVERTISSEMENT :
Les accessoires pour cet outil électrique sont mentionnés dans ce mode d’emploi.
L’utilisation de tout autre attachement ou accessoire peut être dangereuse et peut causer des blessures ou des dommages mécaniques.

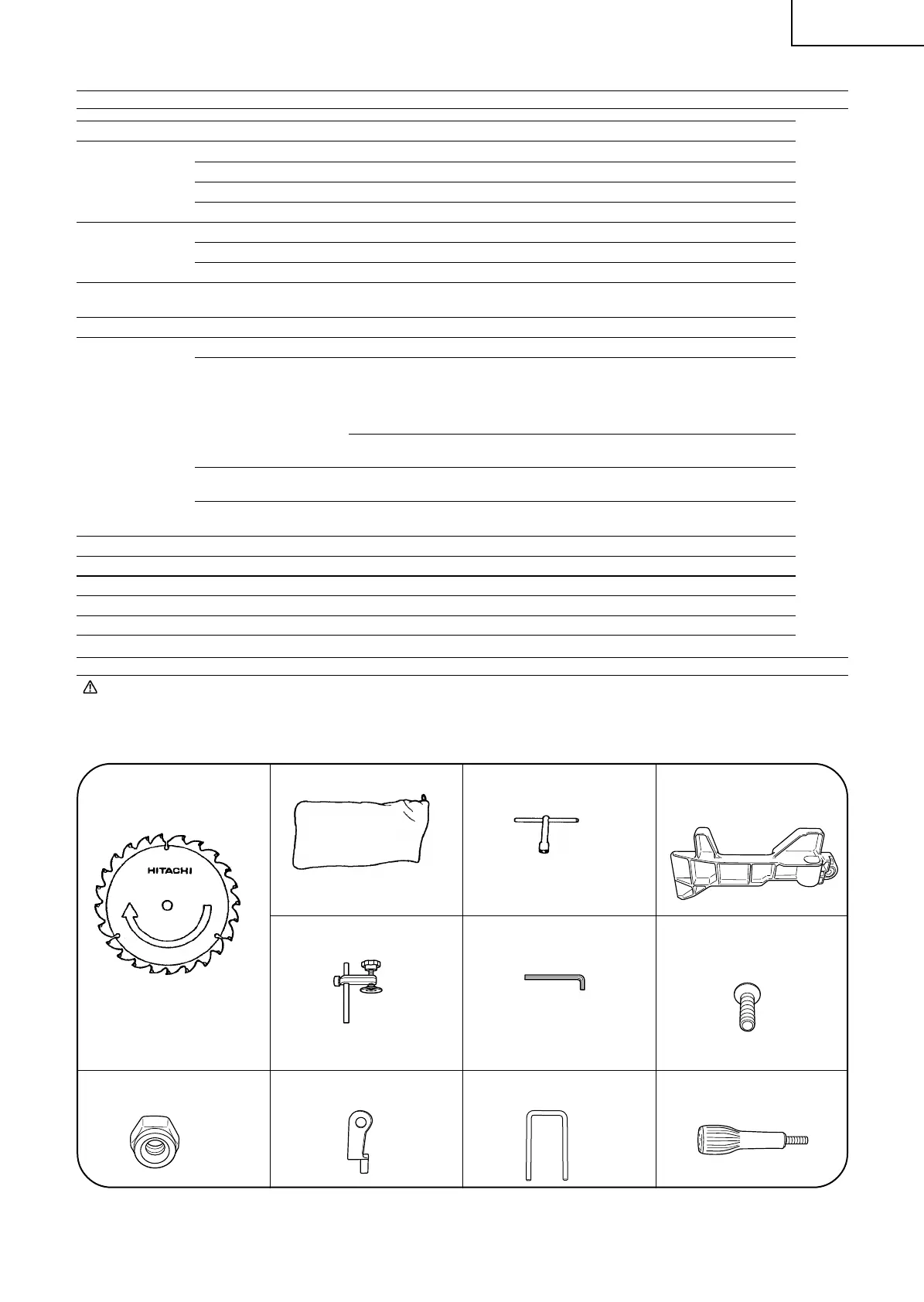

ACCESSOIRES STANDARD
Fig. 3
Article Modèle C 10FCH2 / C 10FCE2
Moteur Type Moteur à commutateur série
Alimentation Courant alternatif monophasé 60 Hz
Tension (volts) 120
Courant à pleine charge (Amp) 15
Marqueur laser Puissance de sortie maximum <1mW, appareil laser de la Classe II
(Uniquement sur Longueur d'onde 400 – 700 nm
le modèle C10FCH2) Type de laser Diode
Lame applicable Dia. extérieur 10 po. (255mm)
Dia. d’orifice 5/8
po. (15.9mm)
Vitesse à vide 5000 tr/min
Dimension Tête Plaque tournante Dimension de coupe max.
de coupe Coupe d’onglet 00Hauteur max. 2-5/16 po. (59mm)
max.
Largeur max. 5-21/32 po. (144mm)
ou
Hauteur max. 3-1/2
po. (89mm)
Largeur max. 3-31/32
po. (101mm)
0 45° à gauche Hauteur max. 2-5/16 po. (59mm)
Largeur max. 4
po. (102mm)
Coupe de biseau 45° à gauche 0 Hauteur max. 1-5/8 po. (41mm)
Largeur max. 5-21/32
po. (144mm)
Coupe mixte 45° à gauche 45° à gauche Hauteur max. 1-5/8 po. (41mm)
Largeur max. 4
po. (102mm)
Plage de coupe d’onglet 0° – 52° à gauche 0° – 52° à droite
Plage de coupe de biseau 0° – 45° à gauche
Plage de coupe mixte 0° – 45° à gauche (biseau), 0° – 45° à gauche et à droite (onglet)
Poids net 26.5 lbs. (12 kg) / 26.3 lbs. (11.9 kg)
Cordon Câble à 2 conducteurs de 6ft. (1.8m)
2 Sac à copeaux (1 pièce)1 lame TCT de 10 po. (255mm)
(1 pièce) (Pour bois)
Pour l’utilisation, voir page 28.
4 Clé à douille de 10mm
(1 pièce)
3 Ensemble d’étau
(1 pièce)
Pour l’utilisation, voir page 25.
(No. de dents 24
No. de code 318963)
5 Clé à barre à six pans de
4mm
(C10FCH2 seulement)
Pour l’utilisation, voir page 24.
6 Garde secondaire
(1 pièce)
7 Vis à tête plate
(1 pièce)
8 Écrou de nylon M6
(1 pièce)
9 Plaque (A)
(1 pièce)
0 Support (B)
(1 pièce)
A Poignée latérale
(1 pièce)
02Fre_C10FCH2_US 6/15/07, 19:1021

Hitachi C 10FCH2 Specifications

General

Input power	1520 W
Power source	AC
Blade bore	30 mm
Blade diameter	255 mm
Idle speed (max)	5000 RPM
Sound power level	95 dB
Bevel setting (left)	45 °
Miter setting (left)	52 °
Sound pressure level	108 dB
Cutting capacity 45° miter	40 x 102 mm

Weight and Dimensions

Depth	628 mm
Width	460 mm
Height	561 mm
Weight	12000 g
