28
Français

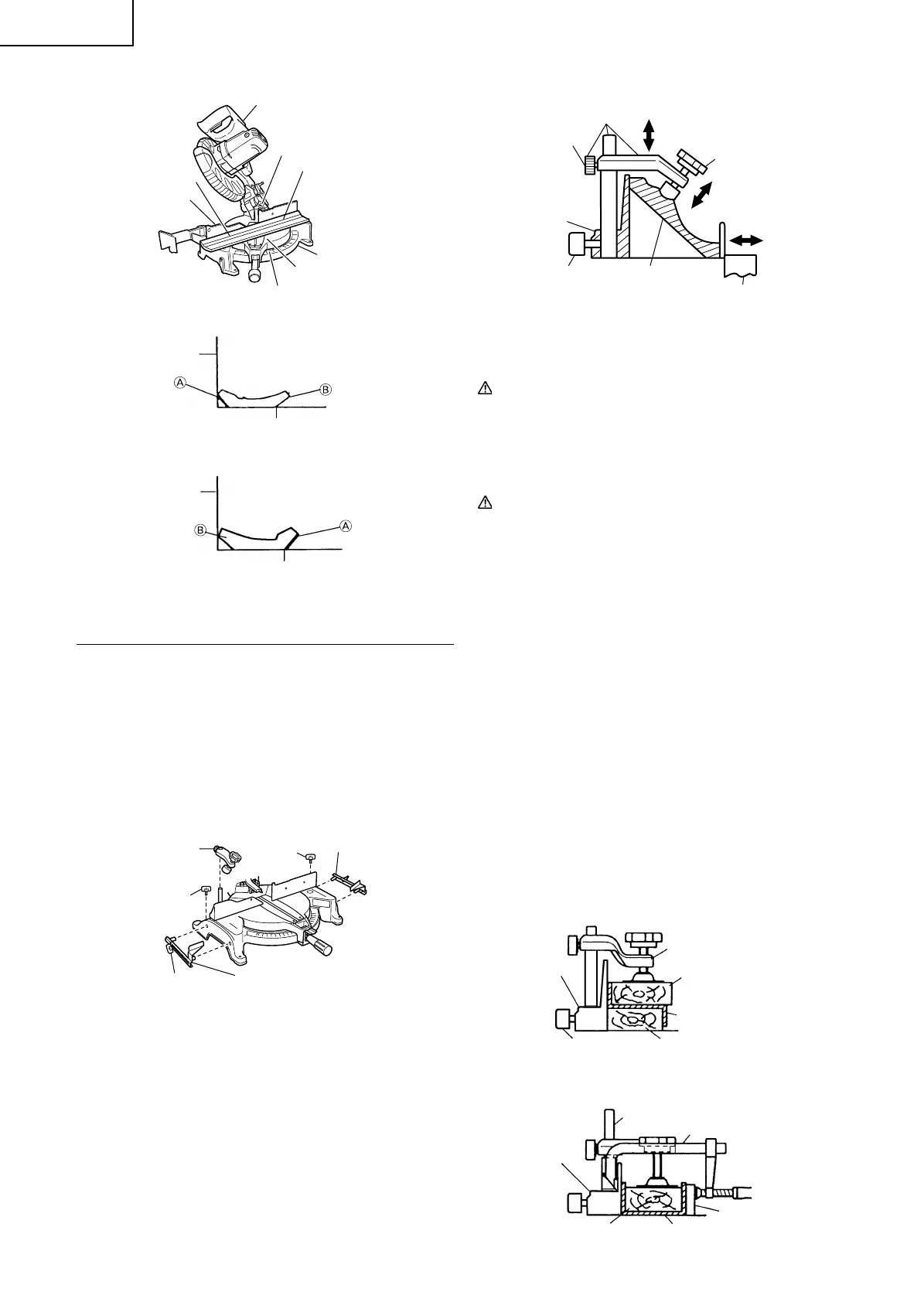

Fig. 27
Fig. 28
Fig. 29
Méthode de coupe des moulures de corniche sans inclinaison de la lame
de scie
(1) Les butées (L) et (R) de corniche complexe permettent des coupes
plus faciles de corniches complexes sans inclinaison de la lame de
scie. Les installer sur la base, de chaque côté, comme le montre la
Fig. 30-a. Après les avoir introduits, serrer les boutons de boulonnage
de 6mm sur les butées de corniche complexe.
[Accessoires en option utilisés]
• Ensemble d’étau de corniche complexe (comprend la butée de
corniche complexe (L))
• Butée de corniche complexe (L)
• Butée de corniche complexe (R)
Fig. 30-a
(2) L’étau (B) de corniche complexe (accessoire en option) peut être
monté soit sur la garde gauche (Garde (B)), soit sur la garde droite
(Garde (A)). Il peut s’adapter à l’inclinaison de la corniche complexe
et peut être appuyé vers le bas.
Tourner le bouton supérieur, autant que nécessaire, pour fixer
soigneusement la moulure de corniche en position. Pour lever ou
abaisser l’ensemble d’étau, desserrer tout d’abord le boulon de
bouton de 6mm.
Après réglage de la hauteur, serrer soigneusement le boulon à
oreilles de 6mm puis tourner le bouton supérieur, autant que
nécessaire, pour fixer soigneusement la moulure de corniche en
position (se reporter à la Fig. 30-b).
Fig. 30-b
AVERTISSEMENT :
Maintenir ou serrer dans un étau la moulure de corniche contre la
garde; dans le cas contraire, la moulure de corniche peut être
projetée hors de la table et provoquer une blessare corporelle.
Ne pas faire de coupe en biseau. L’outil ou la lame de scie peuvent
venir en contact avec la garde secondaire, ce qui peut provoquer
une blessure.
ATTENTION :
Toujours s’assurer que la tête du moteur (se reporter à la Fig. 1) ne
vient pas en contact avec l’ensemble d’étau de corniche complexe
quand il est abaissé pour la coupe. S’il y a un risque quelconque
qu’il en soit ainsi, desserrer le bouton de boulonnage de 6mm et
déplacer l’ensemble d’étau de corniche complexe de telle manière
qu’il ne puisse pas y avoir de contact avec la lame de scie.
Positionner la corniche complexe de manière que le BORD DE
CONTACT DE MUR soit contre la garde de guidage et que le BORD
DE CONTACT DE PLAFOND soit contre les butées d corniche
complexe, comme le montre la Fig. 30-b.
Régler les butées de corniche complexe en fonction de la taille de la
corniche complexe.
Serrer le boulon à oreilles de 6mm pour maintenir les butées de
corniche complexe.
8. Coupe de matériaux qui se déforment facilement, par exemple une
feuille d’aluminium
Les matériaux comme l’aluminium en feuille se déforment facilement
quand ils sont serrés trop fort dans un étau. Cela ne permettra pas
une bonne coupe et risque de provoquer une surcharge du moteur.
Pour couper ce genre de matériaux, utiliser une planche de bois
pour protéger la pièce comme indiqué à la Fig. 31-a. Placer la planche
de bois près de la section de coupe.
Pour couper de l’aluminium, enduire la lame d’une huile de coupe
(non-combustible) pour obtenir une coupe régulière et un bon fini.
En outre, dans le cas d’un pièce en U, utiliser un morceau de bois
comme le montre la Fig. 31-b pour réaliser la stabilité dans le sens
latéral, le fixer près de la coupe de la pièce et le serrer en utilisant
l’étau et un serre-joint disponible sur le marché.
Fig. 31-a
Fig. 31-b
Table du socle
Garde
Garde
Table du socle
Boulon à
oreilles de
6mm
Butée (R) de corniche
complexe
(accessoire en option)
Ensemble d’étau
de corniche
complexe
(accessoire
en option)
Butée (L) de corniche complexe
(accessoire en option)
Boulon à oreilles
de 6mm
Boulon à oreilles
de 6mm
Garde
Boulon à oreilles
de 6mm
Moulure de corniche
Butée (L) de corniche complexe
Butée (R) de corniche complexe
(accessoires en option)
Bouton de
boulonnage
Bouton
Ensemble d’étau de corniche
complexe (accessoire en option)
Garde
Ensemble d’étau
Planche de bois
Planche de bois
Feuille d’aluminium
Bouton de
boulonnage de 6mm
Garde
Planche de bois Feuille d’aluminium
Ensemble d’étau
Planche de bois
Carter
Garde (B)
Socle
Echelle d’angle de biseau
Plaque tournante
Tête
3
2
Echelle d’angle d’onglet
02Fre_C10FCH2_US 6/15/07, 19:1028
