Hitachi C 10FR

— 34 —
Français

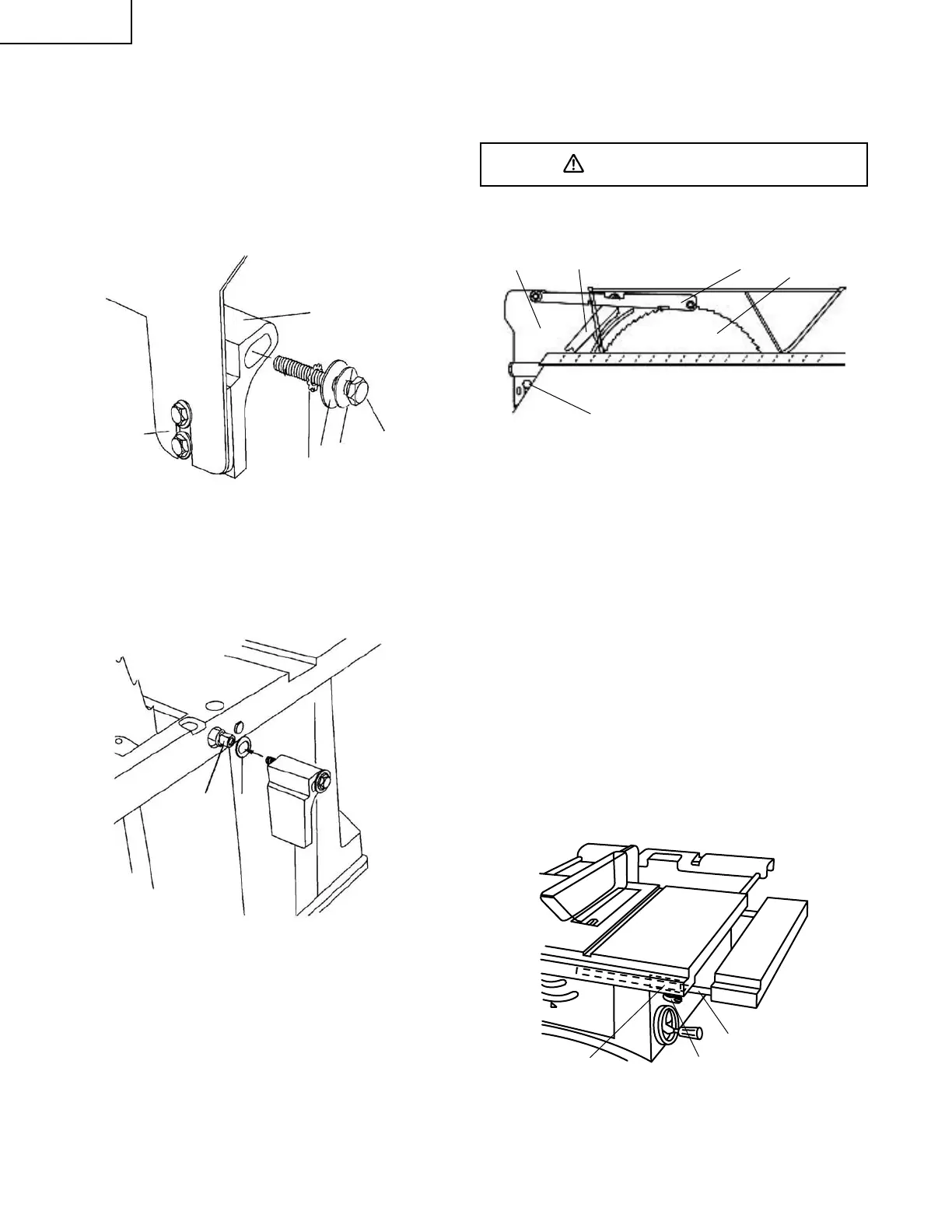

MONTAGE DU PROTECTEUR DE LAME (Fig. K, L, M)
1. Régler la lame à hauteur maximale et incliner à zéro
degré sur l’échelle d’inclinaison à l’aide de la
manivelle. Verrouiller le bouton de verrouillage de la
lame.
2. Placer la rondelle dentée de verrouillage externe (1),
une rondelle plate en acier (2) et une rondelle à
ressort (10) sur le long écrou à tête hex (3). Insérer le
boulon dans le crochet du séparateur (4) tel que cela
est indiqué (Fig. K).
Fig. K
4
11
3
2
1
10
3. Placer la rondelle ovale (5) sur la tige pivot (6) (Fig L).
4. Installer le crochet (4) à l’arrière de la scie sur table et
visser légèrement. Passer le boulon (3) dans la tige
pivot passée à l’intérieur.
NOTE: Le séparateur est absent de l’illustration pour
des raisons de clarté.
Fig. L
6
5
5. Positionner le bras du protecteur de lame (7) à
l’arrière de la table.
6. A l’aide d’une équerre, vérifier que le séparateur du
protecteur de lame (8) est aligné avec la lame de scie
(9).
7. En cas de nécessité d’ajustement, dévisser le boulon
(3) et basculer le séparateur vers la droite ou vers la
gauche, ou le tourner.
8. Lorsque le séparateur est correctement aligné avec la
lame de scie, visser le boulon complètement.
9. En cas de nécessité d’ajustement en hauteur, dévisser
les boulons (11) et soulever le séparateur à la hauteur
souhaitée, puis visser les boulons. (Fig. K)
10. NOTE: Le séparateur doit toujours être bien aligné de
manière à ce que la pièce coupée passe d’un côté ou
l’autre sans se plier ou se tordre vers le côté.
AVERTISSEMENT
Un mauvais alignement du séparateur peut provoquer un
“retour” et des blessures graves.
Griffe antiretour
7
9
3
8
Fig. M
INSTALLATION DES RALLONGES DE LA TABLE (Fig. N)
1. Identifier la rallonge droite de la table.
NOTE:
A des fins illustratives, la Fig. N indique la vue “à travers”
la scie sur table vers le côté inférieur de la table. La
rallonge droite est celle avec l’échelle de mesure (1) visible
de l’avant de la scie lorsqu’elle est installée à droite de la
table (Fig. N).
2. Ouvrir les deux leviers de verrouillage avant et arrière (2)
situés à droite de la base de la scie en les tirant de
l’ensemble de verrouillage (4).
3. Insérer les tubes de montage de la rallonge de la table (3)
dans les trous correspondants dans l’ensemble de
verrouillage.
NOTE: Veiller à ce que l’échelle de mesure du tube de
montage avant soit visible de l’avant de la scie.
4. Glisser la rallonge vers la table jusqu’à ce qu’elle repose
contre la scie sur table.
5. Verrouiller les deux leviers de verrouillage en les poussant
vers l’ensemble de verrouillage.
4
2
3
Fig. N
