Hitachi C 10FR

— 38 —
Français
UTILISAITION
UTILISATION ELEMENTAIRES DE LA SCIE

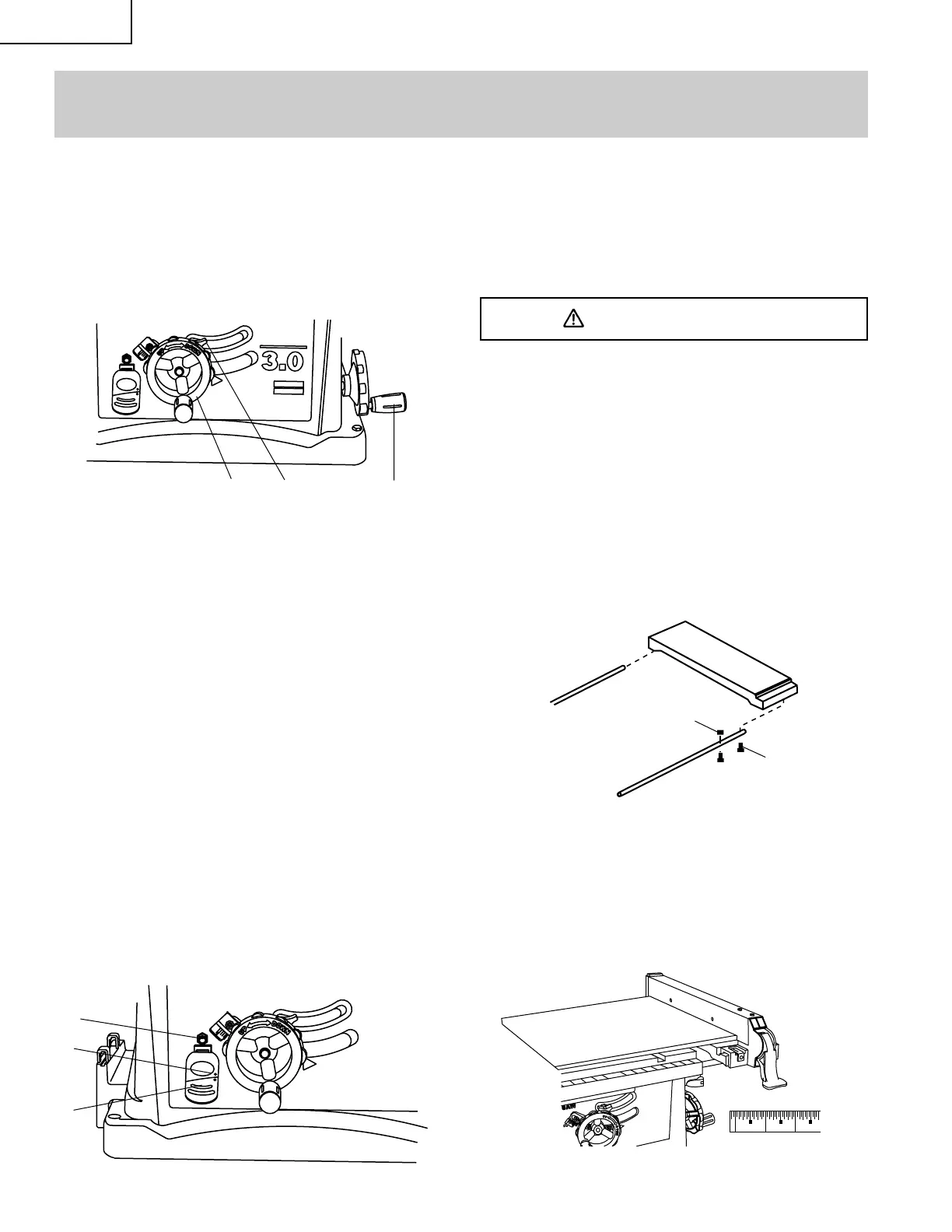

ELEVATION DE LA LAME (Fig. T)
Pour élever ou baisser la lame, tourner la manivelle
d’élévation de la lame (1) à la hauteur de lame souhaitée,
et serrer la poignée de verrouillage (2) pour conserver
l’angle de lame souhaité.
Fig. T
12
3
INCLINAISON DE LA LAME (Fig. T)
1. Pour incliner la lame de la scie, desserrer le bouton de
verrouillage (2) et tourner la manivelle d’inclinaison (3).
2. Serrer les boutons de verrouillage (2) pour fixer.
INTERRUPTEUR ON/OFF (Fig. U)
L’interrupteur ON / OFF dispose d’une clé de sécurité
amovible. Une fois la clé de sécurité retirée de
l’interrupteur, l’utilisation non autorisée et dangereuse par
les enfants et autres personnes non habilitées est
minimisée.
1. Pour allumer la scie, insérer la clé de sécurité (1) dans
la fente de l’interrupteur (2). Déplacer l’interrupteur en
position ON.
2. Pour éteindre la scie, déplacez l’interrupteur vers le
bas.
3. Pour verrouiller l’interrupteur en position OFF, saisir
l’extrémité (ou de la partie jaune) de la clé de sécurité
(1), et la retirer.
4. Si la clé de sécurité est retirée, la scie ne fonctionnera
pas.
5. En cas de retrait de la clé de sécurité pendant
l’utilisation de la scie, cette dernière s’éteindra mais
ne pourra être redémarrée sans insérer la clé de
sécurité (1).
Fig. U
3
2
1
PROTECTION CONTRE LA SURCHARGE (Fig. U)
Cette scie est équipée d’un bouton de relais de surcharge
(3) qui réinitialise le moteur une fois qu’il s’éteint à cause
d’une surchauffe ou d’une tension faible. Si le moteur
s’arrête pendant utilisation, mettre l’interrupteur ON/OFF
en position OFF. Attendre environ cinq minutes que le
moteur refroidisse. Appuyer sur le bouton de
réinitialisation (3) et mettre l’interrupteur en position ON.
AVERTISSEMENT
Pour éviter les blessures, l’interrupteur ON / OFF doit être
en position OFF et la prise débranchée de la prise secteur
pendant le refroidissement, pour éviter le démarrage
accidentel de la scie lorsque le bouton de réinitialisation
est appuyé. La surchauffe peut être due à des pièces mal
alignées ou à une lame bombée. Vérifier que la scie est
bien installée avant de la réutiliser.
UTILISATION D’UNE RALLONGE DE TABLE (Fig. V, V-1)
Si la rallonge de table n’est pas parallèle à la table. Retirer
les boulons (1) et positionner les rondelles parallèles (2)
entre la rallonge de table et le tube jusqu’à ce qu’elle soit
parallèle à la table, puis resserrer les boulons.
NOTE: Rondelle parallèle (2), voir page 29, tableau des
accessoires PIECE : Q.
Fig. V
2
1
NOTE: Déplacer et verrouiller le guide pour coupe de fil à
15” à gauche ou à droite de l’échelle. Le guide pour coupe
de fil est désormais hors de la table.
1. Libérer les poignées du verrouillage de la rallonge.
2. Faire glisser la rallonge jusqu’à ce que la mesure
exacte s’affiche sur l’échelle du tube. L’utilisateur voit
l’échelle hors du coin de la table.
3. Serrer toutes les poignées de verrouillage de la
rallonge.
Fig. V-1
14 15 16
Echelle droite de la rallonge de table
