Hitachi C 10FR

— 37 —
Français

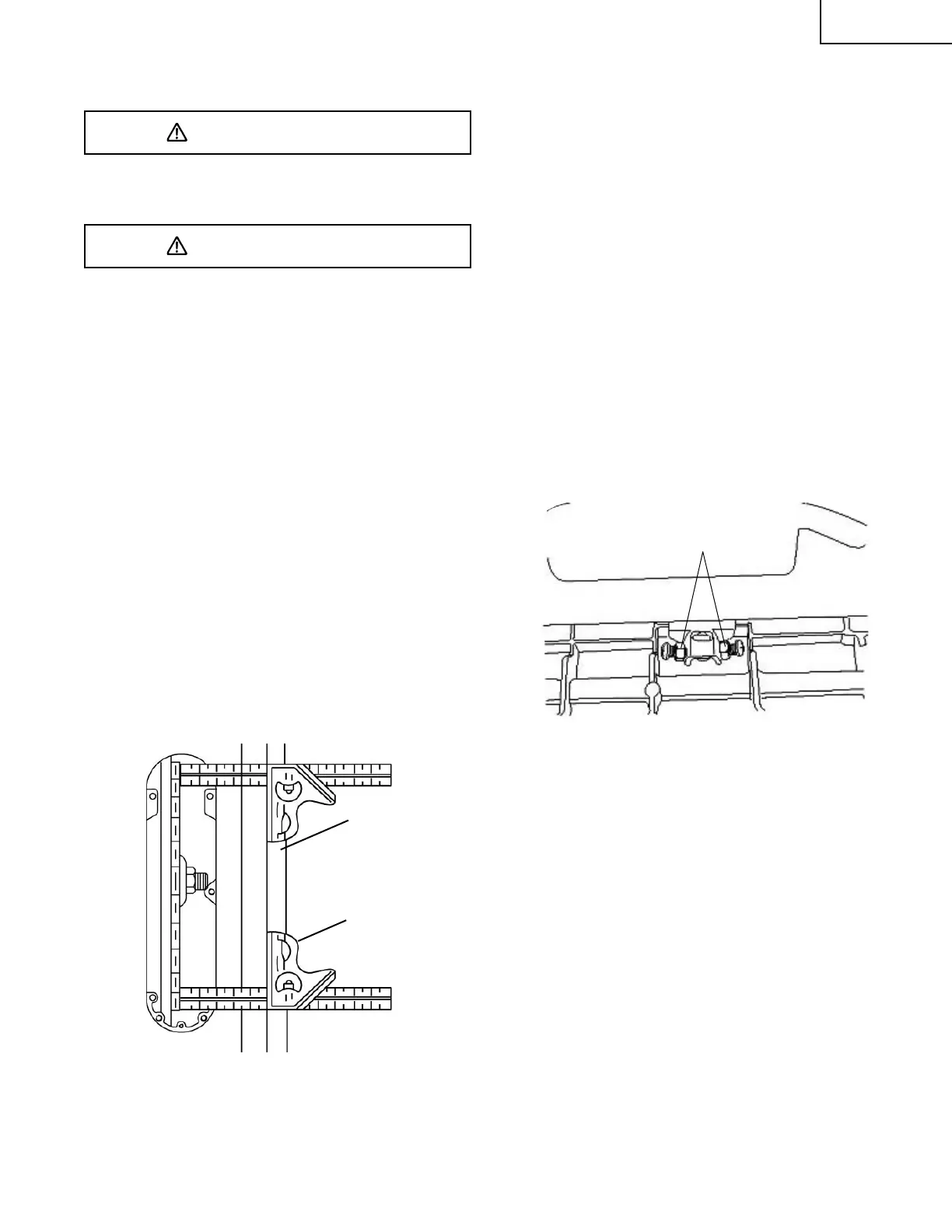

LAME PARALLELE A LA RAINURE DU GUIDE POUR
COUPE D’ONGLET (Fig. R, S)
AVERTISSEMENT
Ce réglage a eu lieu en usine mais il doit être vérifié et
réajusté si nécessaire.
AVERTISSEMENT
Pour éviter les blessures:
䢇 Toujours débrancher la prise de la prise secteur avant
de procéder à des réglages.
䢇 Ce réglage doit être correct sinon cela provoquerait un
“retour” et des blessures graves, et les coupes
seraient impossibles à réaliser.
1. Retirer la clavette jaune et débrancher la scie.
2. Mettre le protecteur de lame hors de portée.
3. Soulever la lame en position maximale et la régler à
0° (90° vertical).
4. Choisir et marquer à l’aide d’un marqueur à point fine
une dent de lame étant “bien réglée”.
5. Placer l’équerre (1) dans la rainure droite du guide
pour coupe d’onglet (2). (Fig. R)
6. Régler la règle de manière à ce qu’elle touche la dent
marquée avant et verrouiller la réglette de façon à ce
qu’elle garde sa position dans l’équerre.
7. Faire tourner la lame en menant la dent marquée vers
l’arrière et environ 1/2 pouce au dessus de la lame.
8. Faire glisser soigneusement l’équerre vers l’arrière
jusqu’à ce que la réglette touche la dent marquée.
9. Si la réglette touche la dent marquée en position
avant et arrière, aucun réglage n’est nécessaire. Si tel
n’est pas le cas, procéder au réglage décrit dans la
section suivante.
Fig. R
2
1
Réglages supplémentaires de la lame (Fig. S)
Le mécanisme de réglage est situé en haut de la manivelle
d’ajustement de la hauteur de lame sous la table. Si les
mesures avant et arrière ne sont pas identiques, régler
l’alignement au moyen du mécanisme, de la manière
suivante:
Si la lame est partiellement à droite:
1. Dévisser les deux écrous (1) et la vis droite, et régler la
vis gauche.
2. Serrer les écrous (1) et la vis droite, puis remesurer, tel
que cela est décrit dans les étapes 4 à 9 de la section
précédente.
Si la lame est partiellement à gauche:
3. Dévisser les deux écrous (1) et la vis gauche, et régler
la vis droite.
4. Serrer les écrous (1) et la vis gauche, puis remesurer,
tel que cela est décrit dans les étapes 4 à 9 de la
section précédente.
5. Vérifier à nouveau le passage de la lame en s’assurant
que la lame ne touche pas l’insert de table ou toute
autres pièce lorsqu’elle est à 90° ou 45°.
Fig. S
1
