REGLAGE DU REPERE DU GUIDE POUR COUPE DE FIL
(Fig. Q)
1. Le repère du guide pour coupe de fil (6) pointe sur
l’échelle de mesure (8). L’échelle indique la distance
du guide pour coupe de fil par rapport à la lame de
scie.
2.
Mesurer la distance réelle avec une règle. Si il y a une
différence entre la mesure et le repère, régler le repère
(6).
3. Dévisser la vis (7) et régler le repère sur la bonne
mesure de l’échelle. Serrer la vis et remesurer avec la
règle.
AVERTISSEMENT
Pour éviter toute blessure inhérente à un démarrage
accidentel, s’assurer que l’interrupteur est en position
d’arrêt (OFF) et que la prise n’est pas branchée à la prise
secteur.

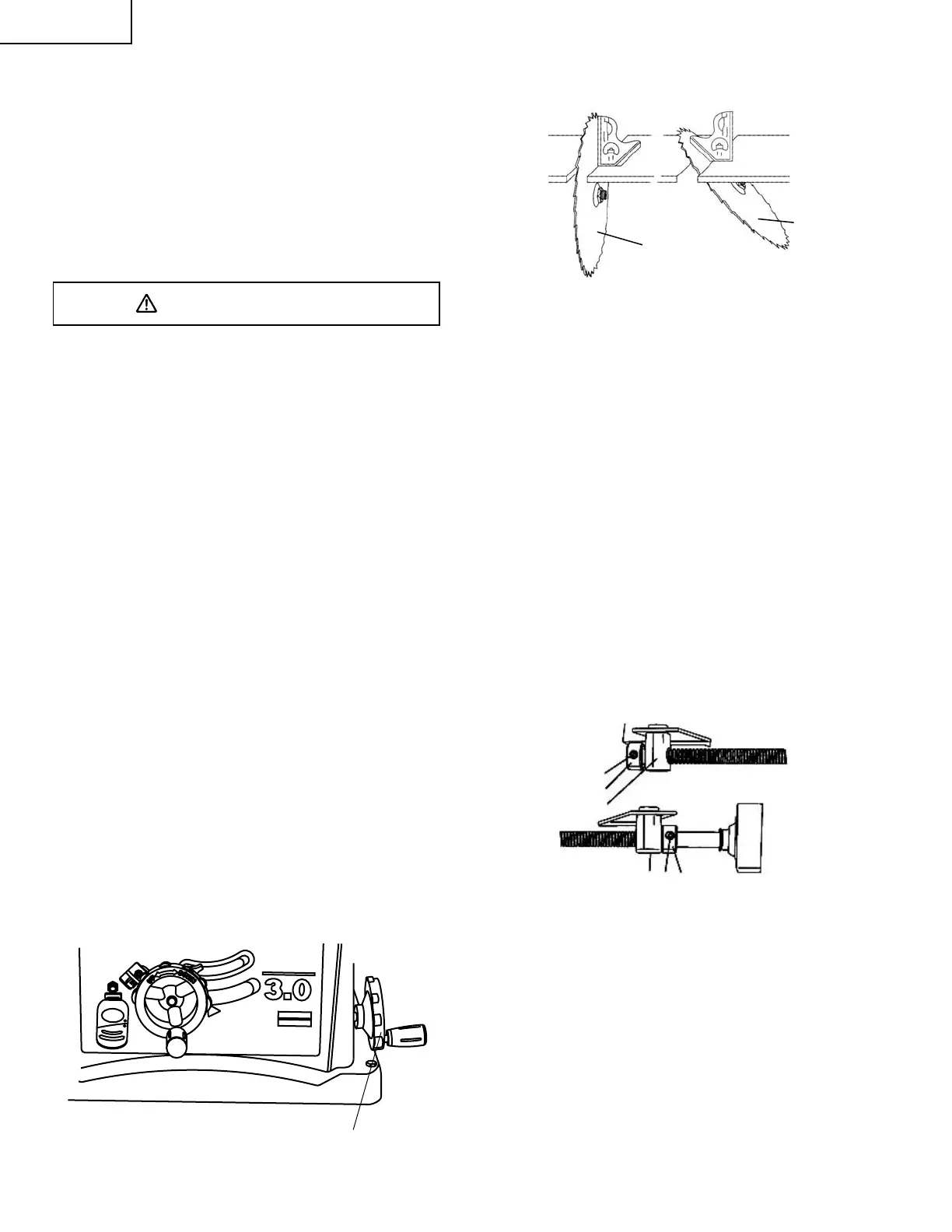

REGLAGE DES BUTEES POSITIVES A 90° ET 45°
(Fig. Q-1, Q-2, Q-3)
Cet outil électrique est équipé de butée positives pour le
positionnement rapide et précis de la lame de scie à 90°
par rapport à la table. Vérifier et régler les butées positives
si nécessaire.
Butée à 90°
1. Débrancher la scie de la prise secteur.
2. Tourner le volant d’élévation de la lame et régler la
lame de scie à hauteur maximale.
3. Desserrer le levier de verrouillage d’inclinaison de la
lame (2) et déplacer la lame en position verticale
maximale. Serrer la poignée de verrouillage (2).
4. Placer une équerre sur la table et contre la lame (1)
pour vérifier que la lame de scie est précisément à 90°.
(Fig. Q-2)
5. Si la lame n’est pas précisément à 90°, dévisser les
deux vis autotaraudeuses (4) situées en base de la scie
sur table (Fig. Q-3) à l’aide de la clé hex, et retirer le
collier.
6. Dévisser le bouton de verrouillage d’inclinaison.
Tourner le volant d’inclinaison de la lame pour
déplacer la lame jusqu’à atteindre une butée de 90°.
7. Ajuster le collier (5) de manière à ce qu’il soit en
contact avec le crochet (3) une fois que la lame est à
90°. Serrer les deux vis autotaraudeuses (4).
Fig. Q-1
2
Fig. Q-2
90° 45°
1
3
Butées à 45°
1. avec la lame en position verticale à 90°, desserrer le
levier de verrouillage d’inclinaison de la lame et
déplacer la lame jusqu’à ce qu’elle touche la butée.
2. Placer l’équerre sur la table comme cela est indiqué
dans la (Fig. Q-2) pour vérifier que la lame de scie est
précisément à 45°.
3. Si la lame n’est pas précisément à 45°, régler la vis (4)
(Fig. Q-3) à l’aide d’un tournevis jusqu’à ce que la
lame soit à 45°.
4. Serrer la poignée de verrouillage d’inclinaison.
5. Serrer la vis (4) jusqu’à sentir une résistance. Ne pas
trop serrer.
REPERE D’INCLINAISON DE LA LAME
1. Lorsque la lame est à 90°, régler le repère d’inclinaison
de façon à lire 0° sur l’échelle.
2. Dévisser la vis autotaraudeuse, positionner le repère
sur 0° et visser la vis.
NOTE: Faire un essai de coupe sur du bois d’œuvre avant
d’effectuer des coupes importantes. Vérifier l’exactitude.
Fig. Q-3
4
5
3
