Hitachi C 10FR

— 35 —
Français
INSTALLATION DES RALLONGES DE LA TABLE
- suite (Fig. O)
6. Mettre un siège de localisation court (5) sur l’extrémité
du tube de rallonge arrière de la table (3). Veiller à ce
que la broche de localisation (6) du siège de
localisation soit inséré dans le trou correspondant du
tube de rallonge (Fig. O).
NOTE : Installer le siège de localisation sur le tube de
rallonge avant de la table.
NOTE:

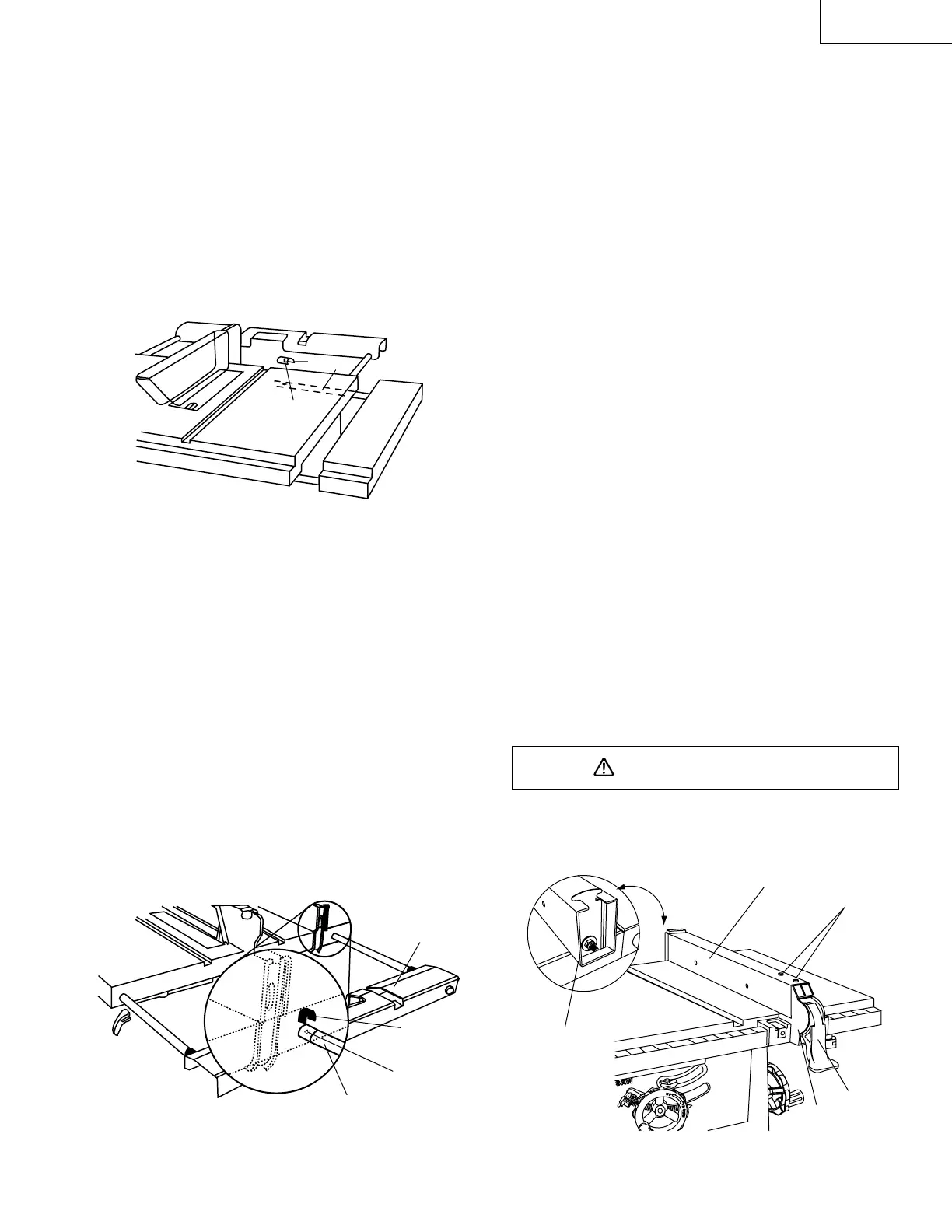

Pour des raisons illustratives, la Fig. O est une vue “à
travers” la scie vers le dessous de la table.
Fig. O
5
6
3
INSTALLATION DE LA RALLONGE ARRIERE DE LA TABLE
(Fig. P)
1. Placer la rallonge arrière de la table dans les deux
tubes de rallonge arrière de la table (1).
2. Mettre deux sièges de localisation longs (4) sur
l’extrémité les deux tubes de rallonge arrière de la
table (1). Veiller à ce que la broche de localisation du
siège de localisation soit inséré dans le trou
correspondant (5) du tube de rallonge.
3. Insérer les tubes de rallonge arrière de la table (1) dans
les deux trous situés à l’arrière de la scie sur table (3)
et dans les crochets du tube de rallonge sous la table.
4. Positionner le support arrière de la table de manière à
ce que les étiquettes d’instructions soient dirigées vers
le haut.
5. Mettre un siège de localisation court (4) sur l’extrémité
du tube de rallonge arrière de la table (1). Veiller à ce
que la broche de localisation du siège de localisation
soit inséré dans le trou correspondant du tube de
rallonge.
Fig. P
1
5
3
4
REGLAGE DE LA RALLONGE ARRIERE DE LA TABLE
1. La rallonge arrière de la table doit être positionnée le
plus près possible de l’arrière de la table pendant le
sciage en long de pièces.
2. La rallonge arrière de la table doit être tirée
complètement jusqu’à ce que le siège de localisation
lui évite de bouger vers l’extérieur pendant le sciage
en long de pièces requérant un soutien
supplémentaire à l’issue de la coupe.
REGLAGE DU GUIDE DE COUPE DE FIL (Fig. Q)
1. Soulever la poignée (2) vers le haut et libérer la
fixation du guide pour coupe de fil (1), et faire glisser
le guide à l’emplacement souhaité.
2. Positionner le guide pour coupe de fil à droite de la
table, et sur le bord de la rainure du guide pour coupe
d’onglet.
3. Abaisser la poignée vers le bas et fixer le guide pour
coupe de fil. Le bord du guide pour coupe de fil doit
être parallèle à la rainure du guide pour coupe
d’onglet.
4. Si le bord du guide pour coupe de fil n’est pas
parallèle à la rainure du guide pour coupe d’onglet,
procéder ainsi:
䢇 Desserrer les deux vis (3) et soulever la poignée (2).
䢇 Tenir le crochet du guide pour coupe de fil (4)
fermement contre l’avant de la scie sur table.
Déplacer l’extrémité du guide pour coupe de fil
jusqu’à ce qu’il soit parallèle à la rainure du guide
pour coupe d’onglet.
䢇 Serrer les deux vis et abaisser la poignée pour
verrouiller.
5. Si le guide pour coupe de fil est lâche une fois que la
poignée est en position de verrouillage (vers le bas),
procéder ainsi:
䢇 Soulever la poignée (2) et tourner l’écrou de
positionnement (5) dans le sens des aiguilles
d’une montre jusqu’à ce que le collier de serrage
arrière soit fixé. Ne pas tourner la vis de
positionnement plus d’1/4 de tour à la fois.
䢇 Le serrage trop ferme de la vis de positionnement
fera sortir le guide pour coupe de fil de son
alignement.
AVERTISSEMENT
Un mauvais alignement du guide pour coupe de fil peut
provoquer un “retour” et des blessures graves.
Fig. Q
1
3
5
4
2
