41
Français
3. Utilisation de la garde de chariot (A) et de la garde de chariot (B) (Accessoire standard)
La garde de chariot (A) et la garde de chariot (B) ont pour but
de stabiliser les petites pièces comme indiqué sur la Fig. 19.

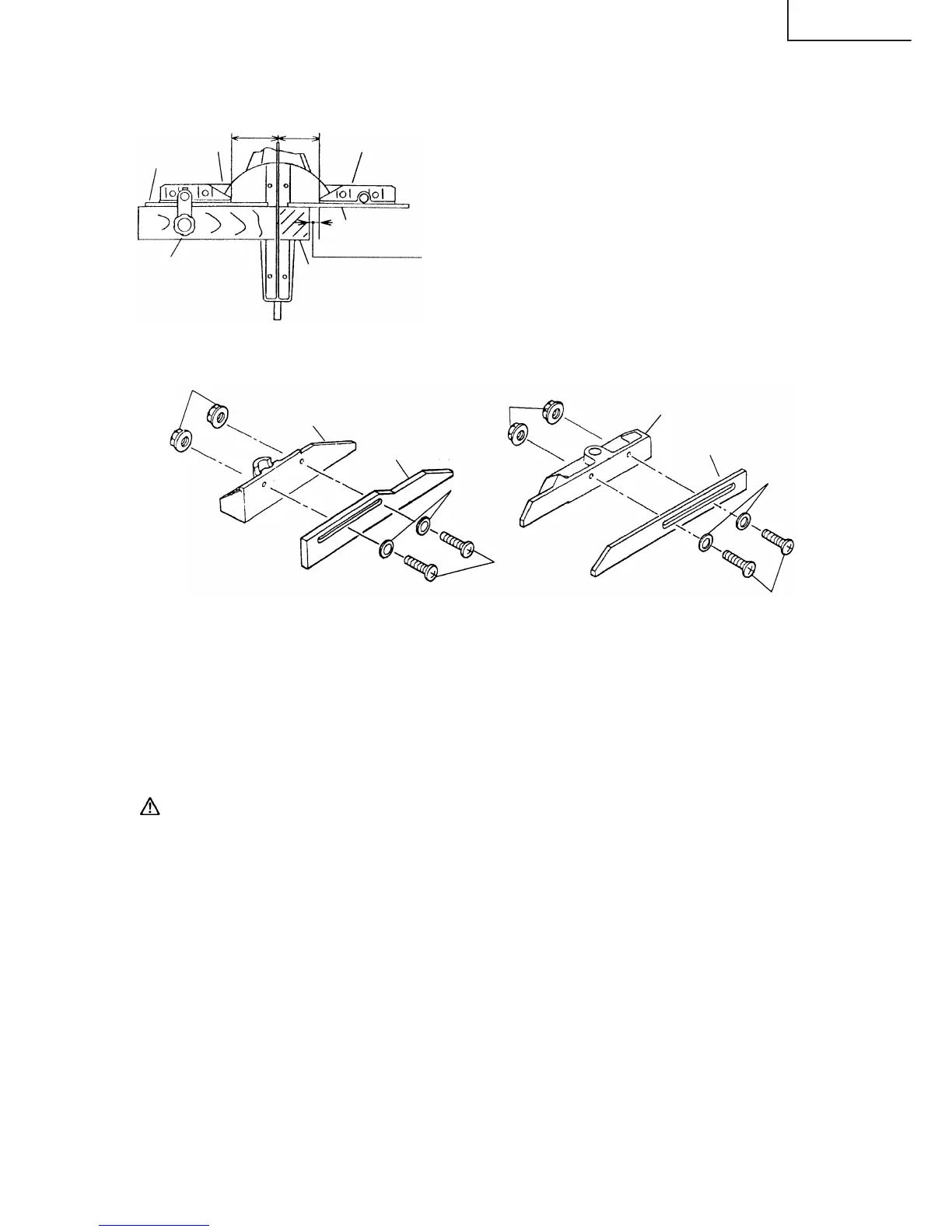

Fig. 19
Fig. 20
(1) Mettre la garde de chariot (A) et la garde de chariot (B) sur la garde (A) et la garde (B) du socle.
(2) Pour fixer, utiliser les quatre vis à métaux avec des rondelles de nylon et des écrous comme indiqué
à la Fig. 20.
(3) Régler la garde de chariot (A) et la garde de chariot (B) de façon à stabiliser la pièce. La plage de
réglage de la garde de chariot (A) et de la garde de chariot (B) va de 0 à 77 mm (0 à 3-1/32").
(4) Vérifier que la garde de chariot (A) et la garde de chariot (B) sur la garde (A) et la garde (B) du socle
sont solidement fixées avec quatre vis à métaux de façon que la garde de chariot (A) et la garde de
chariot (B) ne bougent pas (voir Fig. 20).
ATTENTION: * Avant l’utilisation, vérifier que la lame n’entre pas en contact avec la garde de
chariot (A) et la garde de chariot (B). Si elle les touche, réajuster la position de la
garde de chariot (A) et de la garde de chariot (B).
* La largeur maximale de coupe en travers (biseau 0°, onglet 0°) est de 303 mm (11-
59/64").
Garde (B)
Garde de chariot
(B)
Rondelle en
nylon
Vis à métaux
Garde (A)
Garde de chariot
(A)
Rondelle en nylon
Vis à métaux
Ecrou
Ecrou
Garde (B)
Pièce
55mm (2-5/32")70mm (2-4/3")
Garde (A)
Garde de chariot
(A)
Découper le
morceau latéral.
Garde de chariot (B)
Il faut qu’il y ait un espace entre la garde (A) et la garde (B) et
la pièce. Le bord de la pièce ne doit pas chevaucher la garde
(A) et la garde (B)
