51
Français

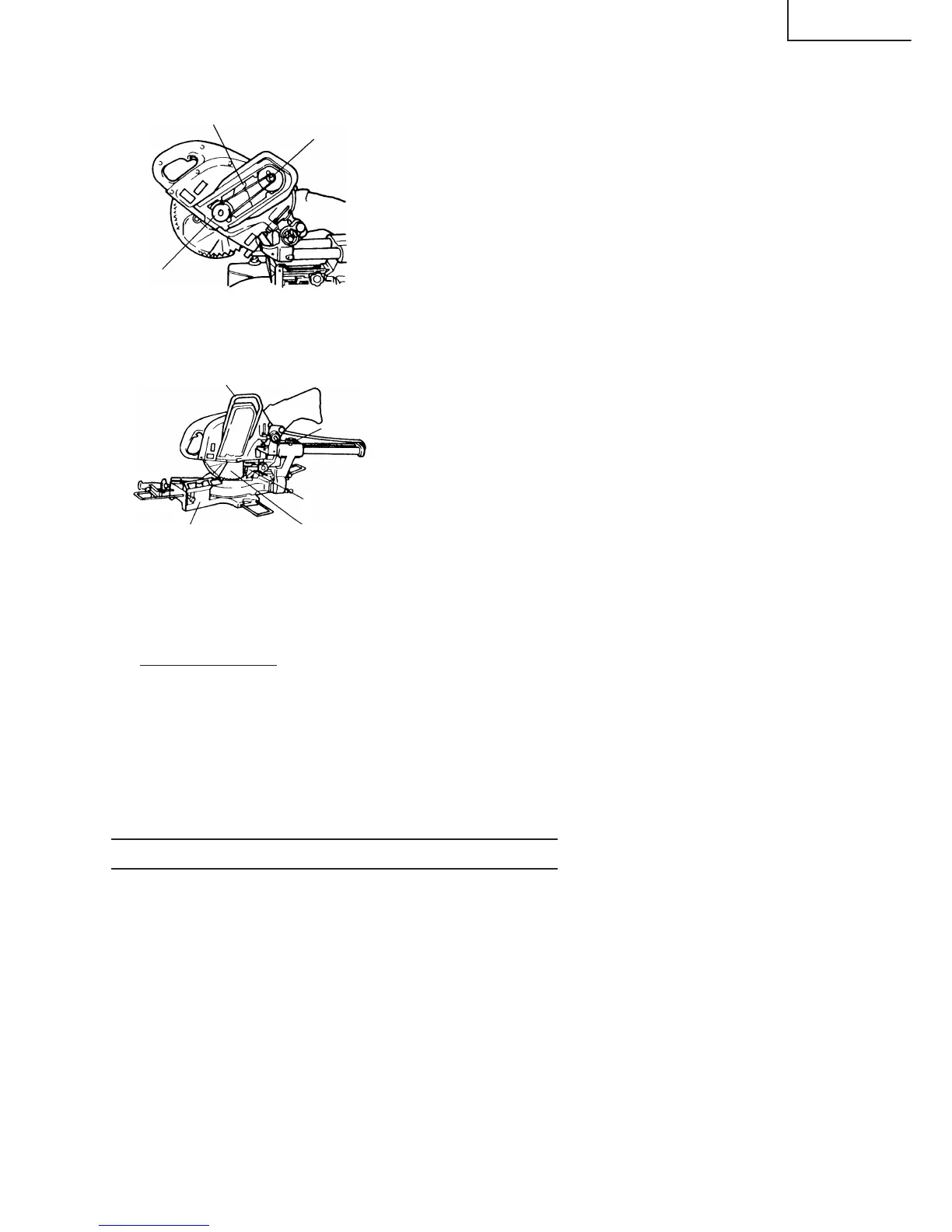

8. Remplacement de la poly-courroie en V
La puissance du moteur se transmet à la lame par l’intermédiaire
de la poly-courroie en V. Quand la poly-courroie en V est cassée ou
endommagée, retirer le cache de la courroie en desserrant les
quatre vis de 5 mm (voir Fig. 2) et remplacer la courroie
endommagée par une neuve.
Pour faire passer la courroie sur les poulies, enfiler tout d’abord 2
ou 3 dents de la poly-courroie en V dans les encoches de la poulie
(A) et de la poulie (B). Puis, tournant la poulie (A), et la poulie (B),
raccorder les dix de la courroie aux poulies.
Fig. 47
9. Poignée (pour le transport)
Pour le transport, tirer d’une main sur la poignée qui est rentrée
dans le réducteur, et tenir le socle de la section de prise de
l’extrémité gauche avec l’autre main pour transporter l’outil.
REMARQUE: Avant de transporter l’outil, placer la lame contre
la protection et serrer le bouton de fixation de
glissière pour empêcher tout glissement.
Fig. 48
10. Graissage
Graisser les surfaces de glissement suivantes une fois par mois pour maintenir l’outil électrique en bon état
de marche pendant longtemps (voir Fig. 1 et Fig. 2). Il est recommandé d’utiliser une huile de machine.
Points de graissage :
*Section rotative de la charnière
*Section rotative de l’ensemble d’étau
*Section coulissante du tuyau de chariot (A) et du tuyau de chariot (B)
11. Nettoyage
Enlever périodiquement les copeaux et autres débris de la surface de l’outil électrique avec un chiffon
humide et savonneux. Pour éviter tout mauvais fonctionnement du moteur, le protéger de tout contact
avec l’huile ou l’eau.
SERVICE APRÈS-VENTE ET RÉPARATIONS
Tous les outils électriques de qualité finissent un jour par avoir besoin de réparations ou de remplacement de
pièces sous l’effet d’une usure normale. Pour garantir que seules des pièces de rechange agréées seront utilisées
et que le système de double isolation sera protégé, il faudra confier toutes les opérations d’entretien (autres que
l’entretien de routine) exclusivement à un SERVICE APRES-VENTE D’OUTILS ELECTRIQUES HITACHI AGREE.
REMARQUE : Les spécifications sont sujettes à modification sans obligations de la part d’HITACHI.
Poly-courroie en V
Poulie (B)
Poulie (A)
Poignée de transport
Bouton de
fixation de
glissière
Protection
Socle
Lame
