48
Français
13. Utilisation du sac à copeaux (Accessoire standard)
(1) Si le sac à copeaux est plein, les copeaux sortent du sac quand
la lame tourne. Vérifier le sac à copeaux périodiquement et le
vider avant qu’il ne soit plein.
(2) Lors d’une coupe de biseau ou d’une coupe mixte, fixer le sac à
copeaux à angle droit sur la surface du socle comme indiqué à
la Fig. 41.

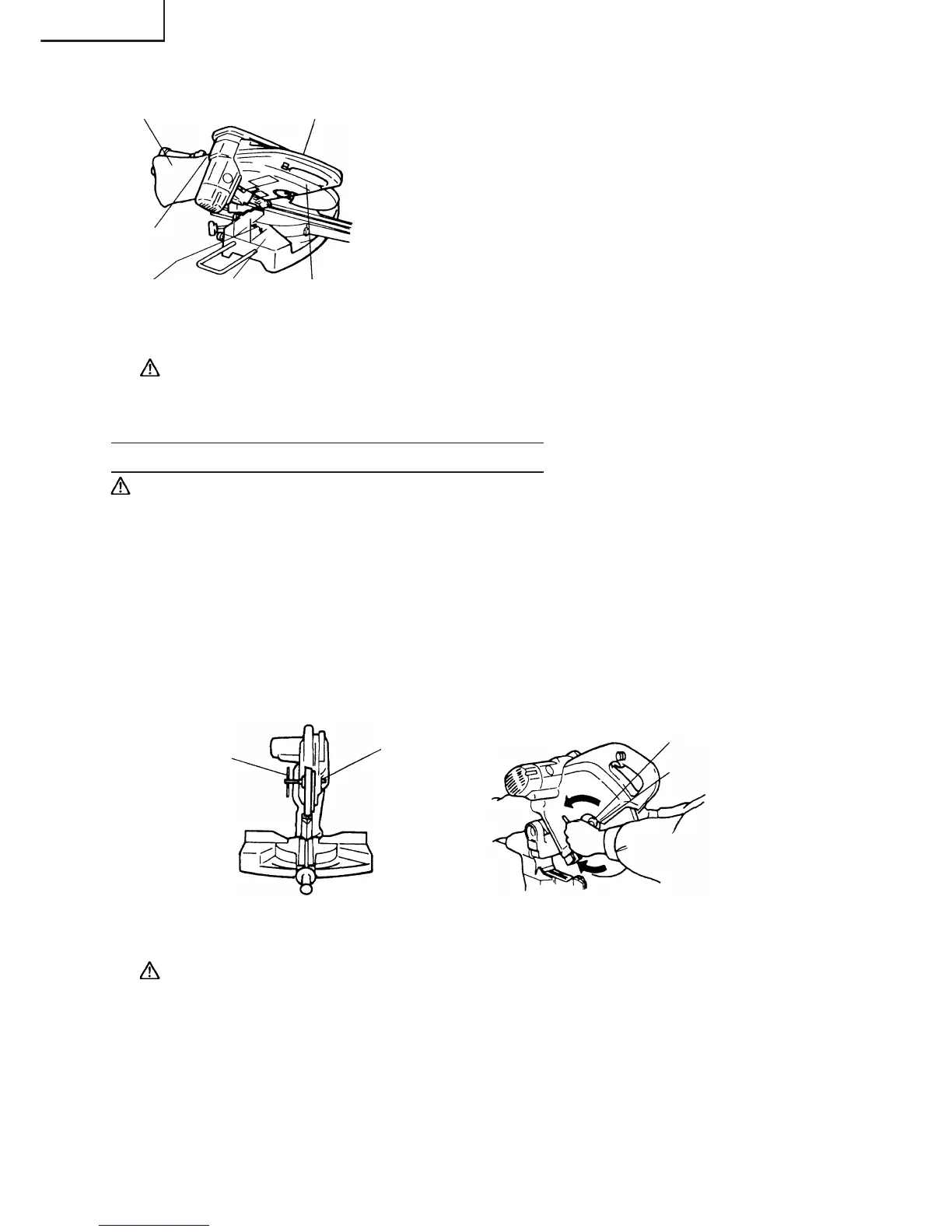

Fig. 41
ATTENTION:Vider le sac à copeaux fréquemment pour éviter que le conduit et le carter de sécurité
ne soient bouchés.
Les copeaux s’accumulent plus rapidement lors d’une coupe de biseau.
INSTALLATION ET RETRAIT DE LA LAME
AVERTISSEMENT:Pour éviter tout risque d’accident ou de blessure, toujours couper l’interrupteur
à gâchette et débrancher la fiche de la prise secteur avant de retirer ou d’installer
la lame.
1. Installation de la lame (Fig. 42-a et Fig. 42-b)
(1) Appuyer sur le verrou d’axe et desserrer le boulon à l’aide de la clé à douille de 10 mm.
Le boulon ayant un filetage à gauche, le tourner vers la droite pour le desserrer, comme indiqué à la Fig. 42-b.
REMARQUE : S’il n’est pas facile d’enfoncer le verrou d’axe pour verrouiller l’axe, tourner le boulon
à l’aide de la clé à douille de 10 mm tout en appuyant sur le verrou d’axe.
L’axe de la lame est verrouillé quand le verrou d’axe est enfoncé.
(2) Retirer le boulon et la rondelle (C).
Fig. 42-a Fig. 42-b
(3) Soulever le carter de sécurité et installer la lame.
AVERTISSEMENT:
Pour monter la lame, vérifier que le repère de l’indicateur de rotation de la
lame et le sens de rotation du cache latéral (gauche) (voir Fig. 1) correspondent.
(4) Bien nettoyer la rondelle (C) et le boulon, et les faire passer sur l’axe de la lame.
Cache latéral (L)
Rondelle (C)
Boulon
Desserrer
Serrer
Sac à copeaux
Cache latéral (R)
Verrou d’axe
Clé à douille
de 10 mm
Angle droit Surface du socle
Conduit
