47
Français
11. Procédures de coupe d’encoche

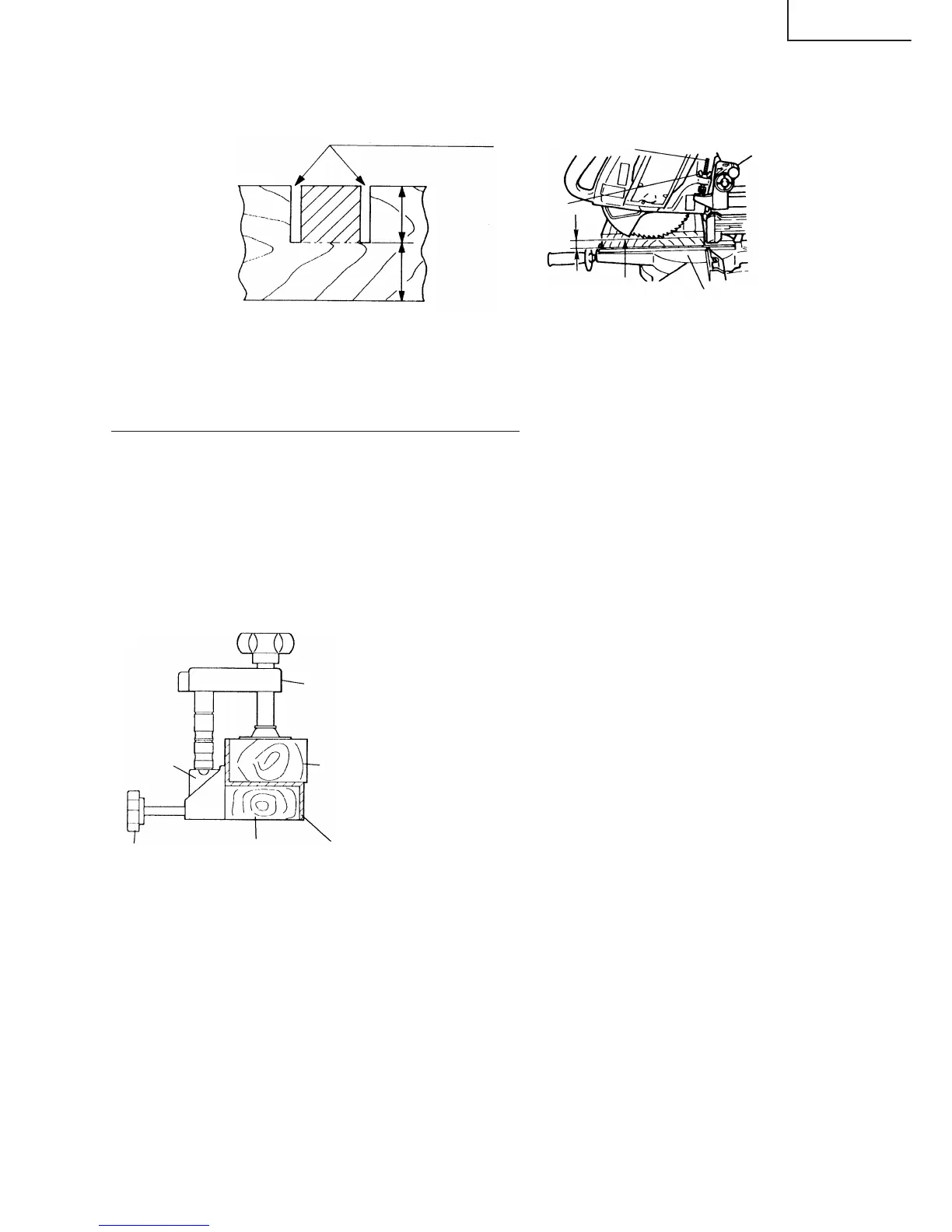

Fig. 38 Fig. 39
Les encoches dans les pièces se découpent comme indiqué à la Fig. 38 en réglant le boulon de réglage
de la profondeur de 8 mm.
Procédure de réglage de la profondeur de coupe :
(1) Desserrer l’écrou à oreilles de 8 mm et tourner le boulon de réglage de la profondeur de 8 mm à la
main.
(2) Régler la profondeur de coupe voulue en réglant la distance entre la lame et la surface du socle (voir
b à la Fig. 38).
(3) Quand le réglage est terminé, bien resserrer l’écrou à oreilles de 8 mm.
REMARQUE:Quand on découpe une seule encoche à l’une des extrémités de la pièce, retirer la
section inutile avec un ciseau.
12. Coupe de matériaux qui se déforment facilement, par exemple une feuille d’aluminium
Les matériaux comme l’aluminium en feuille se déforment
facilement quand ils sont serrés trop fort dans un étau. Cela ne
permettra pas une bonne coupe et risque de provoquer une
surcharge du moteur.
Pour couper ce genre de matériaux, utiliser une planche de bois
pour protéger la pièce comme indiqué à la Fig. 40.
Pour couper de l’aluminium, enduire la lame d’une huile de coupe
(non-combustible) pour obtenir une coupe régulière et un bon fini.
Fig. 40
Trait inférieur de
l’encoche
Plaque
tournante
b
Boulon de réglage de la
profondeur de 8 mm
Ecrou à
oreilles
de 8 mm
a
b
Découper les encoches avec la lame.
Garde
Ensemble
d’étau
Planche de
bois
Planche de boisBouton de boulonnage
de 10 mm
Feuille d’aluminium
