Hitachi C 10FS Instruction And Safety Manual

72
Español

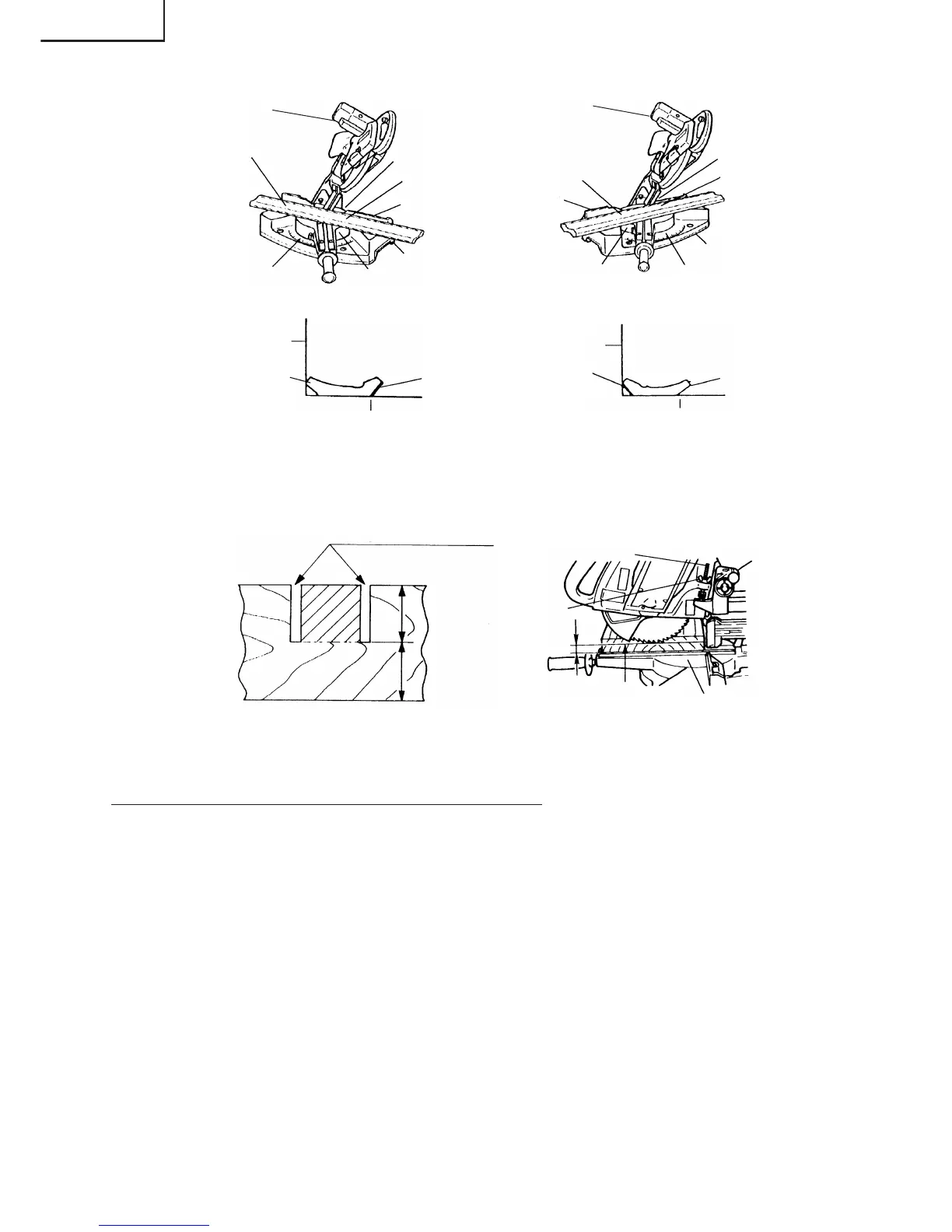

Fig. 34 Fig. 36
Fig. 35 Fig. 37
11. Procedimientos de corte de ranuras
Fig. 38 Fig. 39
Las ranuras podrán cortarse en la pieza de trabajo como se indica en la Fig. 38 regulando el perno de
ajuste de profundidad de 8 mm.
Procedimiento de ajuste de la profundidad de corte:
(1) Afloje la tuerca de aletas de 8 mm y gire el perno de ajuste de profundidad de 8 mm con la mano.
(2) Ajuste la profundidad de corte deseada regulando la distancia entre la hoja de sierra y la superficie
de la base (consulte b de la Fig. 38).
(3) La tuerca de aletas 8mm deberá quedar adecuadamente apretada después de haber finalizado el
ajuste.
NOTA: Cuando corte una sola ranura en cualquier extremo de la pieza de trabajo, quite la parte
innecesaria con un formón.
Mesa giratoria
q
r
Mesa de la base
A
B
Mesa de la base
A
B
Escuadra de guía
Escuadra de guía
w
e
Escala de ángulos
de corte en bisel
Escala de ángulos
de corte de ingletes
Mesa
giratoria
Mesa giratoria
b
Perno de ajuste de la
profundidad de 8 mm
Línea inferior de
la ranura
a
b
Base
Base
Escala de corte en bisel
Escuadra
de guía
Escuadra
de guía
Tuerca de
aletas de 8 mm
Corte de ranuras con una hoja
de sierra
Cabeza
Cabeza
Escala de ángulos de
corte de ingletes
