Hitachi C 10FSH User Manual

70
Español

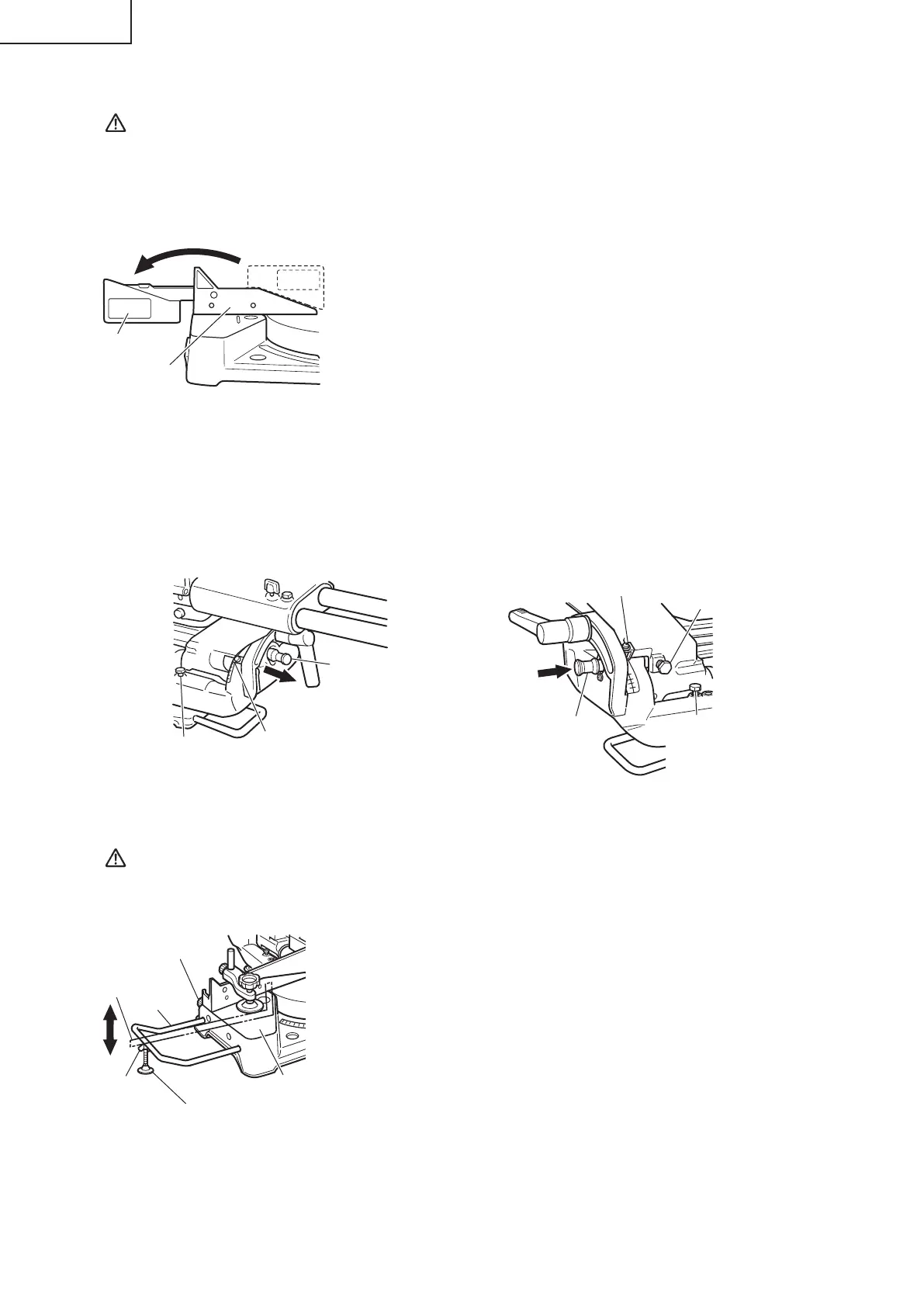

4. Confi rmación sobre el uso de la escuadra de guía secundaria
ADVERTENCIA: Para el corte a bisel izquierdo, gire la escuadra de guía secundaria en el
sentido contrario a las agujas del reloj. De no girarla en el sentido indicado, el
cuerpo principal o la hoja de sierra podría entrar en contacto con la escuadra
de guía secundaria y producir lesiones.
Esta herramienta mecánica está equipada con una escuadra de guía
secundaria.
En el caso de corte en ángulo directo y de corte en ángulo a bisel derecho,
utilice la escuadra de guía secundaria. Esto le permitirá realizar un corte
estable del material con una cara trasera ancha.
En el caso de corte a bisel izquierdo, eleve la escuadra de guía secundaria
tal como se observa en la Fig. 11 y luego gírela en el sentido contrario a
las agujas del reloj.
5. Ángulo oblicuo
Cuando la herramienta sale de fábrica, está ajustada para corte de 0°, en ángulo recto, en bisel de 45° hacia
la izquierda, y en bisel de 45° hacia la derecha con los pernos (A) y (B) de 8mm, y el perno (C) de 8mm.
Cuando cambie el ajuste, cambie la altura de los pernos (A) y (B) de 8mm, o el perno (C) de 8mm girándolos.
Cuando cambie el ángulo de bisel a 45° hacia la derecha, tire del pasador de fi jación en el sentido mostrado
en la Fig. 12-a, e incline la cabeza del motor hacia la derecha.
Cuando ajuste la cabeza del motor a 0°, siempre haga volver el pasador de fi jación a su posición inicial, tal
como se observa en la Fig. 12-b.
Perno (C) de 8mm
(Retén para ángulo
en bisel de 45° hacia
la izquierda)
Indicador
(Para escala de
bisel)
Pasador de
fi jación
Tirar
Fig. 12-a
Perno de 8mm (B)
(Retén para ángulo en
bisel derecha de 45°)
Perno de 8mm
(Retén para 0°)
Caja de
engranajes
Pasador
de fi jación
Indicador (para escala de
corte en bisel derecho)
Fig. 12-b
6. Inmovilización de la pieza de trabajo
ADVERTENCIA: Sujete siempre la pieza de trabajo a la escuadra de guía, ya que de lo contrario
podría salirse de la mesa y causar lesiones serias.
7. Instalación de los soportes ... (Accesorios opcionales)
Los soportes ayudan a mantener estables, y en su lugar, las piezas de
trabajo largas durante la operación de corte.
(1) Como se indica en la Fig. 13, utilice una escuadra de acero para alinear
el borde superior de los soportes con la superfi cie de la base.
Afl oje el perno de aletas de 6mm. Gire el perno de ajuste de altura de
6mm, y ajuste la altura del soporte.
(2) Después del ajuste, apriete fi rmemente la tuerca de mariposa y asegure
el sujetador con el perno de perilla de 6mm (accesorio opcional). Si el
largo del perno de ajuste de altura de 6 mm es insufi ciente, coloque
debajo una placa delgada. Asegúrese de que el extremo del perno de
ajuste de altura de 6mm no sobresalga del sujetador.
Escuadra de guía
secundaria
Corte en ángulo a
bisel izquierdo
Girar
Corte en ángulo a bisel
derecho
Corte en ángulo directo
Escuadra
de guía (B)
Fig. 11
Perno de perilla de 6mm
(Accesorio opcional)
Soporte
(Accesorio
opcional)
Escuadra
de acero
Superfi cie
de la base
Tuerca de aletas
de 6mm
(accesorio
opcional)
Perno de ajuste de la altura
de 6mm (accesorio opcional)
Fig. 13
