Hitachi C 10FSH User Manual

71
Español

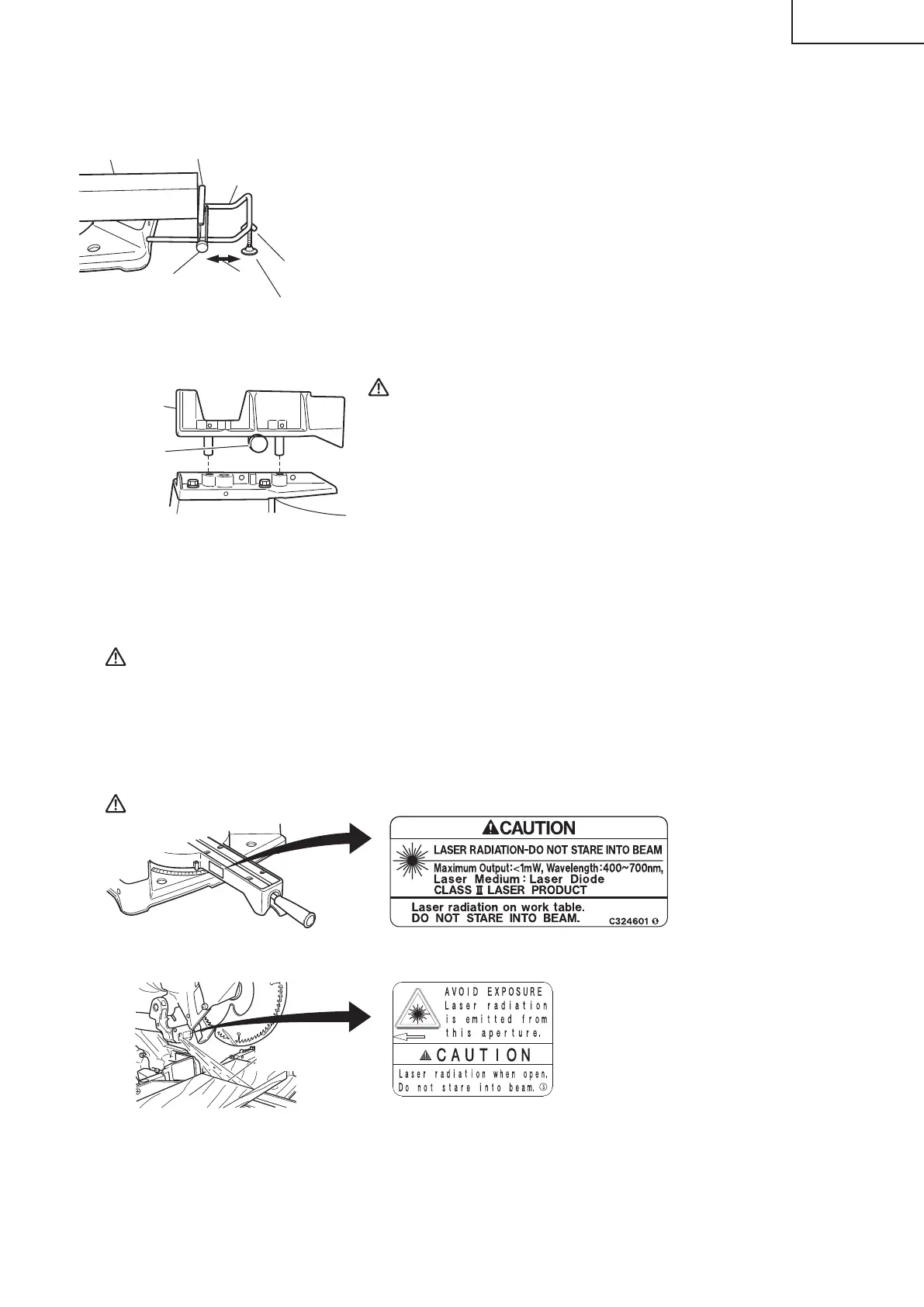

8. Retén para precisión de corte ... (El retén y el soporte son accesorios opcionales)
Pieza de trabajo
Retén (Accesorio
opcional)
Perno de perilla de 6mm
(accesorio opcional)
Mueva
Tuerca de aletas de 6mm
(accesorio opcional)
Perno de ajuste de la
altura (accesorio opcional)
Fig. 14
Soporte
(Accesorio
opcional)
El retén facilita la precisión del corte continuo en longitudes de 11" a 17-3/4"
(280 a 450mm).
Para instalar el retén, fíjelo al soporte con el perno de perilla de 6mm, como
se muestra en la Fig. 14.
9. Confi rmación para el uso de la escuadra de guía secundaria (A) ... (Accesorio opcional)
ADVERTENCIA: En el caso de corte a bisel derecho,
desmonte la escuadra de guía secundaria
(A). Si no la desmonta, entrará en
contacto con la hoja o con alguna parte
de la herramienta, y causará lesiones de
gravedad al operador.
En el caso de corte en ángulo directo y de corte angular, utilice la
escuadra de guía secundaria (A). La escuadra de guía secundaria (A)
se puede instalar en el lado derecho de la escuadra de guía. Inserte
las varillas de la escuadra de guía secundaria (A) en los orifi cios de la
escuadra de guía. Apriete el perno de perilla de 6mm entregado con la
escuadra de guía secundaria (A) para asegurar la misma. Luego podrá
realizar un corte estable del material con una cara trasera ancha.
10. Posición de ajuste de la línea de láser (Sólo modelo C10FSH)
ADVERTENCIA: * Antes de enchufar la clavija de alimentación en el tomacorriente, asegúrese
de que el cuerpo principal y el marcador láser se encuentren apagados.
* Durante el ajuste de posición de la línea de láser, preste suma atención
al interruptor de gatillo, ya que la clavija de alimentación se encuentra
enchufada durante la operación. Una activación involuntaria del interruptor
de gatillo hará girar la hoja de sierra, lo cual podría ocasionar a su vez un
accidente inesperado.
* No utilice el marcador láser para otros fi nes que no sean los indicados.
PRECAUCION:
Fig. 17
Fig. 16
* Radiación láser: No mire fi jamente el haz.
* Radiación láser sobre la mesa de trabajo. No mire fi jamente el haz.
Evite la exposición de los ojos a radiación directa, pues podría sufrir
lesiones.
* No lo desmonte.
Escuadra de guía
secundaria (A)
Perno de perilla
de 6mm
Fig. 15
