PRECAUCIÓN: * Cuando corte una pieza de trabajo de 3-11/32" (85mm) de altura, ajuste la
posición del límite inferior de la cabeza del motor de forma que la separación
entre el borde inferior de la cabeza del motor y la pieza de trabajo sea de
3/32" a 1/8" (2 a 3mm) en la posición límite inferior.
* Si presiona la empuñadura con excesiva fuerza vertical o lateral, la hoja de
sierra puede vibrar durante la operación de corte y causar marcas indeseadas
en la pieza de trabajo reduciendo, de esta forma, la calidad del corte.
Por consiguiente, presione suave y cuidadosamente la empuñadura.
* En el corte deslizable, presione suavemente la empuñadura hacia atrás
(separándose del operador) con una operación única y uniforme.
Si parase el movimiento de la empuñadura durante el corte, se producirían
marcas de corte indeseadas en la pieza de trabajo.
ADVERTENCIA: * Para el corte deslizable, siga los procedimientos indicados en la Fig. 28
anterior.
El corte deslizable hacia adelante (hacia el operador) es muy peligroso
porque la hoja de sierra puede salir despedida de la pieza de trabajo. Por lo
tanto, deslice siempre la empuñadura alejándola de usted mismo.
* Devuelva siempre el carro a la posición completamente posterior después
de cada operación de corte en cruza fi n de reducir el riesgo de lesiones.
* No coloque nunca su mano en la empuñadura lateral durante la operación
de corte porque la hoja de sierra se acercará a la empuñadura lateral
cuando se baje la cabeza del motor.
7. Procedimientos de corte de ingletes
(1) Afl oje la manivela de abrazadera e incline la hoja de sierra hacia la izquierda
o la derecha.
Cuando incline la cabeza del motor hacia la derecha tire del pasador de
fi jación hacia la parte posterior.
La palanca de fi jación adopta el sistema de enganche. Cuando el banco
de trabajo entra en contacto con el cuerpo principal, tire de la palanca de
fi jación en la dirección de la fl echa tal como se observa en la Fig. 29, y
cambie la dirección de la palanca de fi jación.
(2) Ajuste el ángulo de inclinación hasta el valor deseado observando la
escala de ángulos de bisel y el indicador, y después asegure la manivela
de la abrazadera.
(3) Siga los procedimientos indicados en los párrafos 4, 5 y 6 anteriores.
Con respecto a las dimensiones máximas para biselado, consulte
“ESPECIFICACIONES” de la página 64.
ADVERTENCIA: Cuando la pieza de trabajo esté asegurada en la parte izquierda o derecha de
la hoja de sierra, la parte de corte corto entrará en contacto con el resto de la
parte derecha o izquierda de dicha hoja. Desconecte siempre la alimentación
y deje que la hoja de sierra se pare completamente antes de levantar le
empuña dura de la pieza de trabajo.
Si levanta la empuñadura mientras la hoja de sierra está girando, la pieza
de corte puede atascarse contra la hoja de sierra haciendo que se esparzan
peligrosamente virutas.
Cuando pare en la mitad la operación de corte en bisel, comience a cortar
después de haber devuelto la cabeza del motor hasta la posición inicial.
Si comenzase en el medio, sin haber tirado hacia atrás, el revestimiento de
protección inferior podría quedar enganchada en la ranura de corte de la
pieza de trabajo y entrar en contacto con la pieza de trabajo.
PRECAUCIÓN: Para cortar una pieza de trabajo de 2-3/8" (60mm) de altura y con un bisel
de 45° hacia la derecha, u otra de 1-3/8" (35mm) de altura y con un bisel de
45° hacia la izquierda ajuste la posición del límite inferior de la cabeza del
motor de forma que quede a 5/64 a 1/8" (2 a 3mm) en la posición del límite
inferior (consulte “2. Comprobación de la posición de límite inferior de la hoja
de sierra” de la página 69).
Pasador de
fi jación
Apretar
Manivela de
abrazadera
Afl ojar

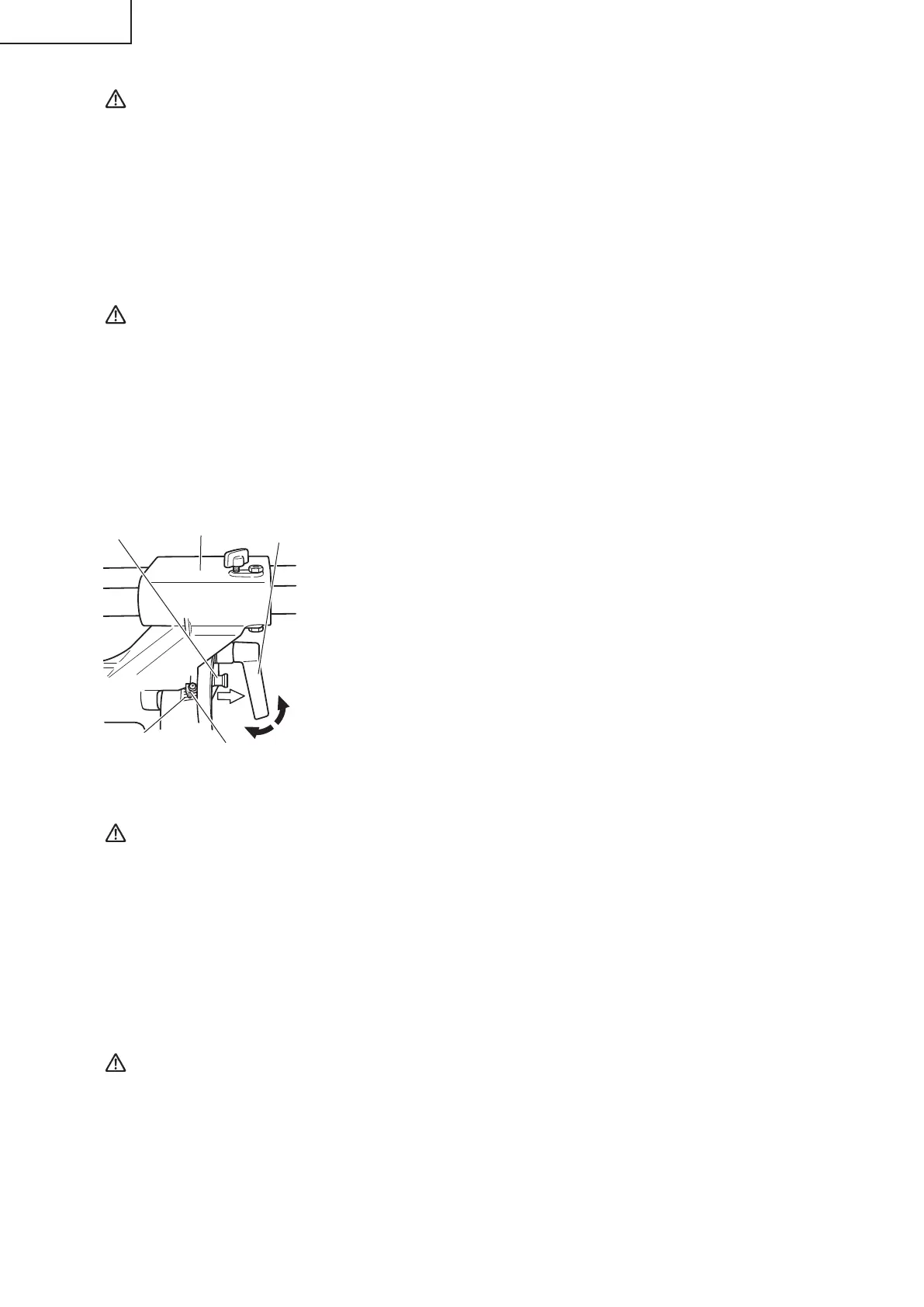

Fig. 29
Soporte (A)
Indicador (para
escala de corte en
bisel izquierdo)
Tirar
Escala de
bisel
