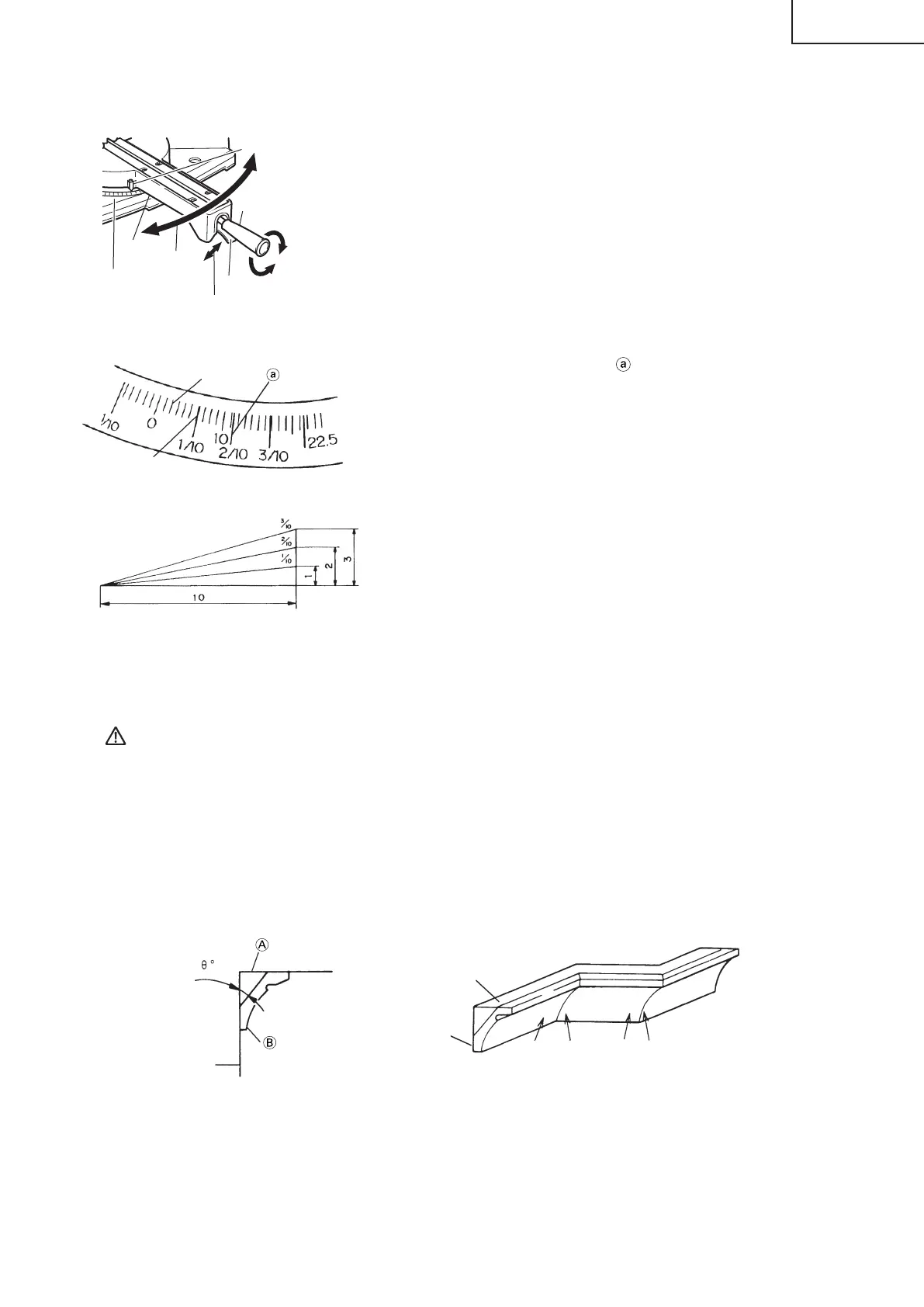

8. Procedimiento de corte de ingletes
(1) Afl oje la empuñadura lateral y tire hacia arriba de la palanca para
los topes de ángulo. Luego, ajuste la mesa giratoria hasta que el
indicador se alinee con el ajuste deseado de la escala de ángulos
de inglete (Fig. 30).
(2) Vuelva a apretar la empuñadura lateral para asegurar la mesa
giratoria en la posición deseada.
(3) La escala de ingletes (Fig. 31) indica tanto el ángulo de corte de
la escala de ángulos como el gradiente en la escala de ángulos.
(4) El gradiente, que es la proporción de la altura hasta la base de la
sección triangular a extraerse, puede utilizarse para el ajuste de
la escala de ingletes en vez del ángulo de corte, si así se desea
(consulte la Fig. 31).
(5) Por lo tanto, para cortar una pieza de trabajo con un grado de 2/10,
ajuste el indicador a la posición
como se indica en la Fig. 31.
NOTA: * En las posiciones hacia la derecha y la izquierda
existen paradas a 0°, centro, 15°, 22.5°, 31.6°, y 45°.
Compruebe que la escala de ingletes y la punta del
indicador estén adecuadamente alineadas.
* La operación de la sierra con la escala de ingletes y el
indicador desalineados, o con la empuñadura lateral
sin apretar adecuadamente, resultará en un corte
con mala precisión.
9. Procedimientos de corte compuesto
El corte compuesto podrá realizarse siguiendo las instrucciones de 7 y 8 anteriores. Con respecto a las
dimensiones máximas del corte compuesto, consulte “ESPECIFICACIONES” de la página 64.
PRECAUCIÓN: Asegure siempre la pieza de trabajo con la mano derecha o izquierda y córtela
deslizando la parte redonda de la sierra hacia atrás con la mano izquierda.
Es muy peligroso girar la mesa giratoria hacia la izquierda durante el corte
compuesto porque la hoja de sierra puede entrar en contacto con la mano que
esté asegurando la pieza de trabajo.
En el caso de corte compuesto (ángulo + bisel) mediante bisel izquierdo, gire
la escuadra de guía secundaria en el sentido contrario a las agujas del reloj, y
realice la operación de corte.
10. Procedimientos de corte con moldura en vértice
En la Fig. 33 se muestran los tipos de moldura en vértice con ángulos de (θ) 38° y 45°.
Con respecto a las molduras en vértice típicas, consulte la Fig. 34.
Pared
Superfi cie superior
Techo
Superfi cie
inferior
Techo
Pared
1
2
34
Esquina interior Esquina exterior
⎫ ⎬ ⎭
⎫ ⎬ ⎭
Fig. 34Fig. 33
En la tabla siguiente se muestran los ajustes de ángulo de ingletes y de corte en bisel para los dos tipos de
moldura en el vértice.
NOTA: Por motivos de comodidad, existen posiciones con parada para los ajustes de corte de
ingletes (izquierda y derecha de 31.6˚).
Fig. 32
Fig. 30
Escala de ángulos
Escala de grados
Escala de ingletes
Fig. 31
Escala de
ingletes
Indicador
(para escala de
ingletes)
Empuñadura
lateral
Apretar
Afl ojar
Palanca
Levantar
Mesa
giratoria
Girar la
mesa
giratoria
0000BookC10FSH.indb770000BookC10FSH.indb77 2015/08/1015:19:272015/08/1015:19:27
