78
Español
Para el ajuste de corte de ingletes
Si la mesa giratoria ha sido ajustada a cualquiera de los ángulos descritos, mueva la empuñadura lateral de
ajuste de la misma un poco hacia la derecha o hacia la izquierda para estabilizar la posición y para alinear
apropiadamente la escala de ángulos ingletes y la punta del indicador antes de iniciar la operación.
Para el ajuste del corte en bisel
Mueva la empuñadura de la sección de bisel hacia la izquierda y compruebe que la posición sea estable, y
que la escala de ángulos de bisel y la punta del indicador estén adecuadamente alineadas. Después apriete
la manivela de la abrazadera.
Tipo de moldura
en vértice
Para procesar la moldura en vértices en
las posiciones 1 y 4 de la Fig. 34.
Para procesar la moldura en vértices en
las posiciones 2 y 3 de la Fig. 34.
Ajuste del ángulo
de ingletes
Ajuste del ángulo
de corte en bisel
Ajuste del ángulo
de ingletes
Ajuste del ángulo
de corte en bisel
Tipo de 45°
35.3° hacia la
derecha (marca
)
30° hacia la
izquierda (marca )
35.3° hacia la
izquierda (marca )
30° hacia la
izquierda (marca )
Tipo de 38°
31.6° hacia la
derecha (marca
)
33.9° hacia la
izquierda (marca )
31.6° hacia la
izquierda (marca )
33.9° hacia la
izquierda (marca )

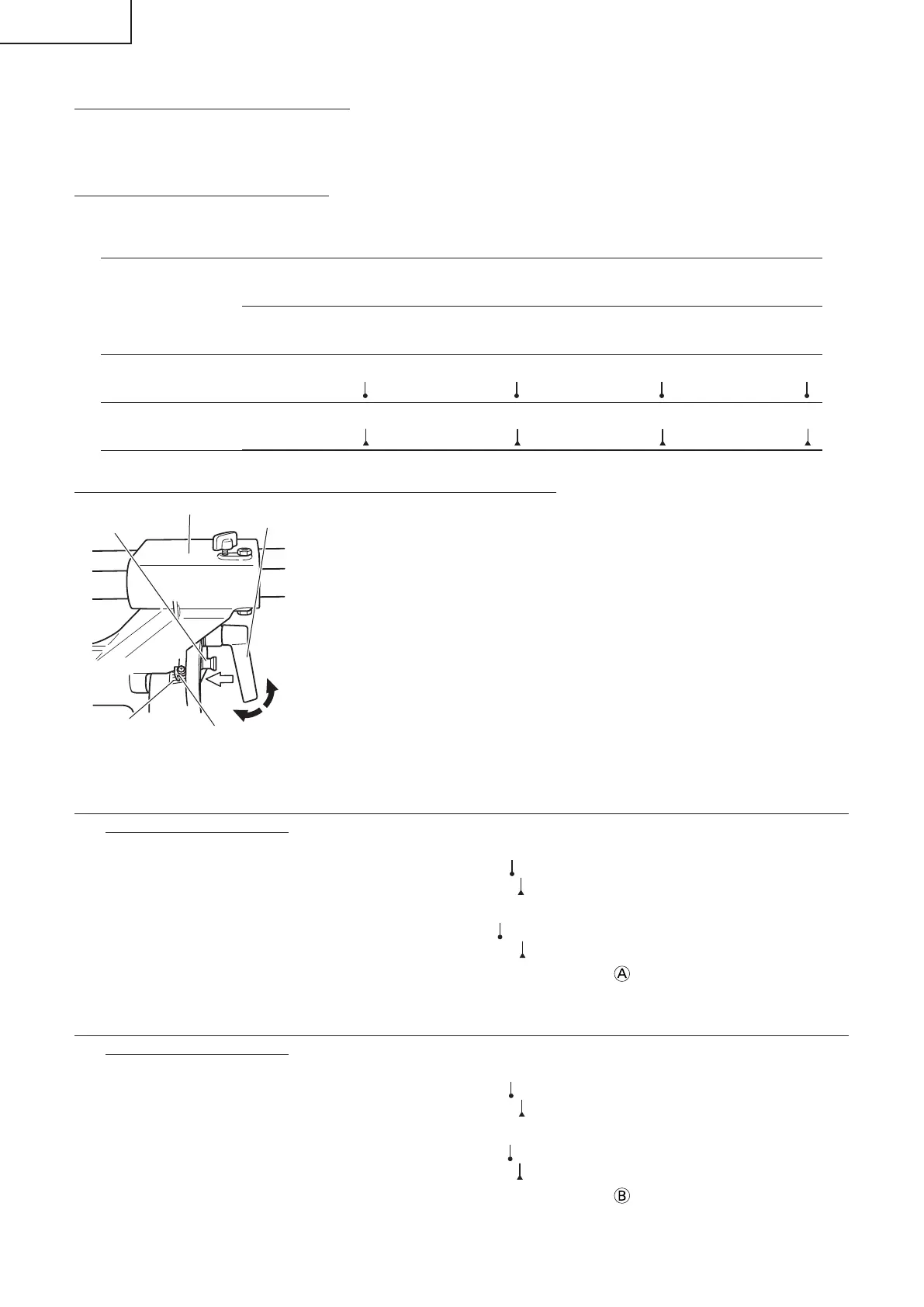

Método de ajuste de inclinación izquierda de 30° y de 33.9°
(1) Afl oje la palanca de fi jación e incline gradualmente hacia la izquierda
mientras empuja el pasador de fi jación dentro de la unidad principal. En este
momento, el pasador de fi jación penetra un paso y se fi ja en las ranuras de
ajuste de inclinación izquierda de 30° y de 33.9°.
(2) Con el pasador de fi jación introducido en la ranura de la manera descrita
anteriormente, el ajuste en la posición de inclinación izquierda de 30° será
posible empujándolo hacia el lado derecho.
(3) Asimismo, con el pasador de fi jación introducido en la ranura de la manera
describa anteriormente, el ajuste en la posición de inclinación izquierda de
33.9° será posible empujándolo hacia el lado izquierdo.
(4) Observe la lectura de la escala de corte en bisel y el indicador para volver a
comprobar los ajustes y luego apriete la palanca de fi jación.
(1) Ajuste para cortar molduras en vértice a los posiciones 1 y 4 de la Fig. 34 (consulte la Fig. 36, incline la
cabeza hacia la izquierda):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:
* Para
molduras en vértice de tipo de 45°: 35.3° (marca )
*
Para
molduras en vértice de tipo de 38°: 31.6° (marca )
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:
* Para m
olduras en vértice de tipo de 45°: 30° (marca )
*
Para m
olduras en vértice de tipo de 38°: 33.9° (marca )
3 Coloque la moldura en el vértice de forma que la superfi cie superior (
de la Fig. 33) entre en contacto
con la escuadra de guía como se indica en la Fig. 38.
(2) Ajuste para cortar molduras en vértice a los posiciones 2 y 3 de la Fig. 34 (consulte la Fig. 37, incline la
cabeza hacia la izquierda):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:
*
P
ara molduras en vértice de tipo de 45°: 35.3° (marca )
*
P
ara molduras en vértice de tipo de 38°: 31.6° (marca )
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:
* Para molduras en vértice de tipo de 45°: 30° (marca
)
* Para molduras en vértice de tipo de 38°: 33.9°(marca
)
3 Coloque la moldura en el vértice de forma que la superfi cie superior (
de la Fig. 33) entre en contacto
con la escuadra de guía como se indica en la Fig. 39.
Pasador de fi jación
Soporte (A)
Manivela de
abrazadera
Afl ojar
Empujar
Indicador (para
escala de corte en
bisel izquierdo)
Escala de bisel
Fig. 35
Apretar
