Escala de ángulos
de corte en bisel
Escuadra
de guía
Base
Escala de ángulos
de corte de ingletes
Base
2
4
3
1
Escala de ángulos
de ingletes
Escala de ángulos
de corte de ingletes
Mesa
giratoria
Mesa
giratoria
Escuadra
de guía
Cabeza
Cabeza

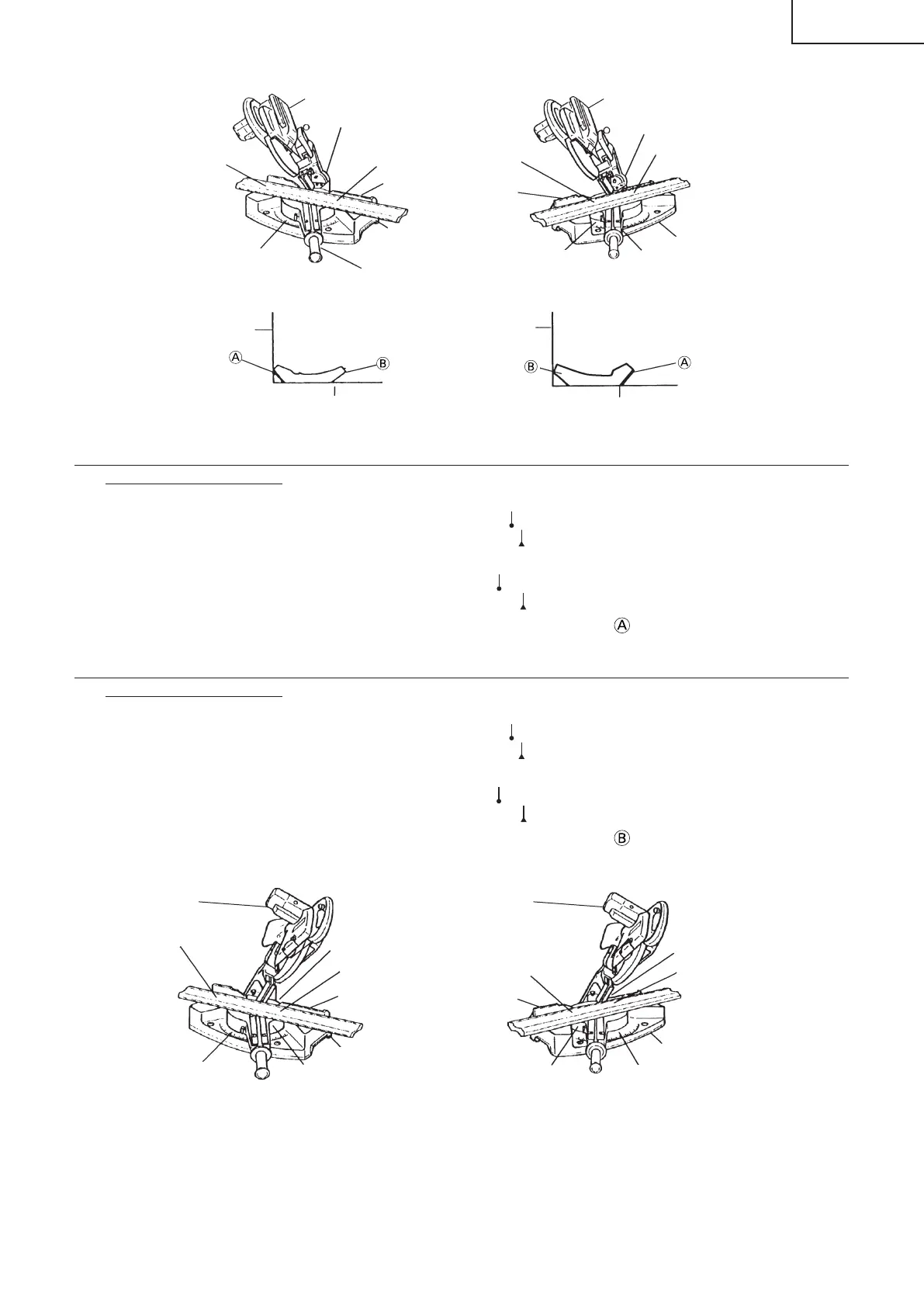

Fig. 36 Fig. 37
Escuadra
de guía
Mesa de la base
Mesa de la base
Escuadra
de guía
Fig. 38 Fig. 39
(3) Ajuste para cortar molduras en vértice a los posiciones 1 y 4 de la Fig. 34 (consulte la Fig. 40, incline la
cabeza hacia la derecha):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:
* Pa
ra molduras en vértice de tipo de 45°: 35.3° (marca )
*
Pa ra molduras en vértice de tipo de 38°: 31.6° (marca )
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:
* Pa
ra molduras en vértice de tipo de 45°: 30° (marca )
*
Par a molduras en vértice de tipo de 38°: 33.9° (marca )
3 Coloque la moldura en el vértice de forma que la superfi cie superior (
de la Fig. 33) entre en contacto
con la escuadra de guía como se indica en la Fig. 42.
(4) Ajuste para cortar molduras en vértice a los posiciones 2 y 3 de la Fig. 34 (consulte la Fig. 41, incline la
cabeza hacia la derecha):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:
* Pa
ra molduras en vértice de tipo de 45°: 35.3° (marca )
*
Pa ra molduras en vértice de tipo de 38°: 31.6° (marca )
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:
* P
ara molduras en vértice de tipo de 45°: 30° (marca )
*
P ara molduras en vértice de tipo de 38°: 33.9° (marca )
3 Coloque la moldura en el vértice de forma que la superfi cie superior (
de la Fig. 33) entre en contacto
con la escuadra de guía como se indica en la Fig. 43.
Escala de corte en bisel
Escuadra
de guía
Mesa giratoria
1
4
Base
Escala de ángulos
de corte de ingletes
Escuadra
de guía
Mesa giratoria
Escala de ángulos
de corte en bisel
Base
Escala de ángulos
de corte de ingletes
2
3
Cabeza
Cabeza
Fig. 40 Fig. 41
0000BookC10FSH.indb790000BookC10FSH.indb79 2015/08/1015:19:282015/08/1015:19:28
