80
Español
Escuadra de guía
Escuadra de guía
Mesa de la base
Mesa de la base

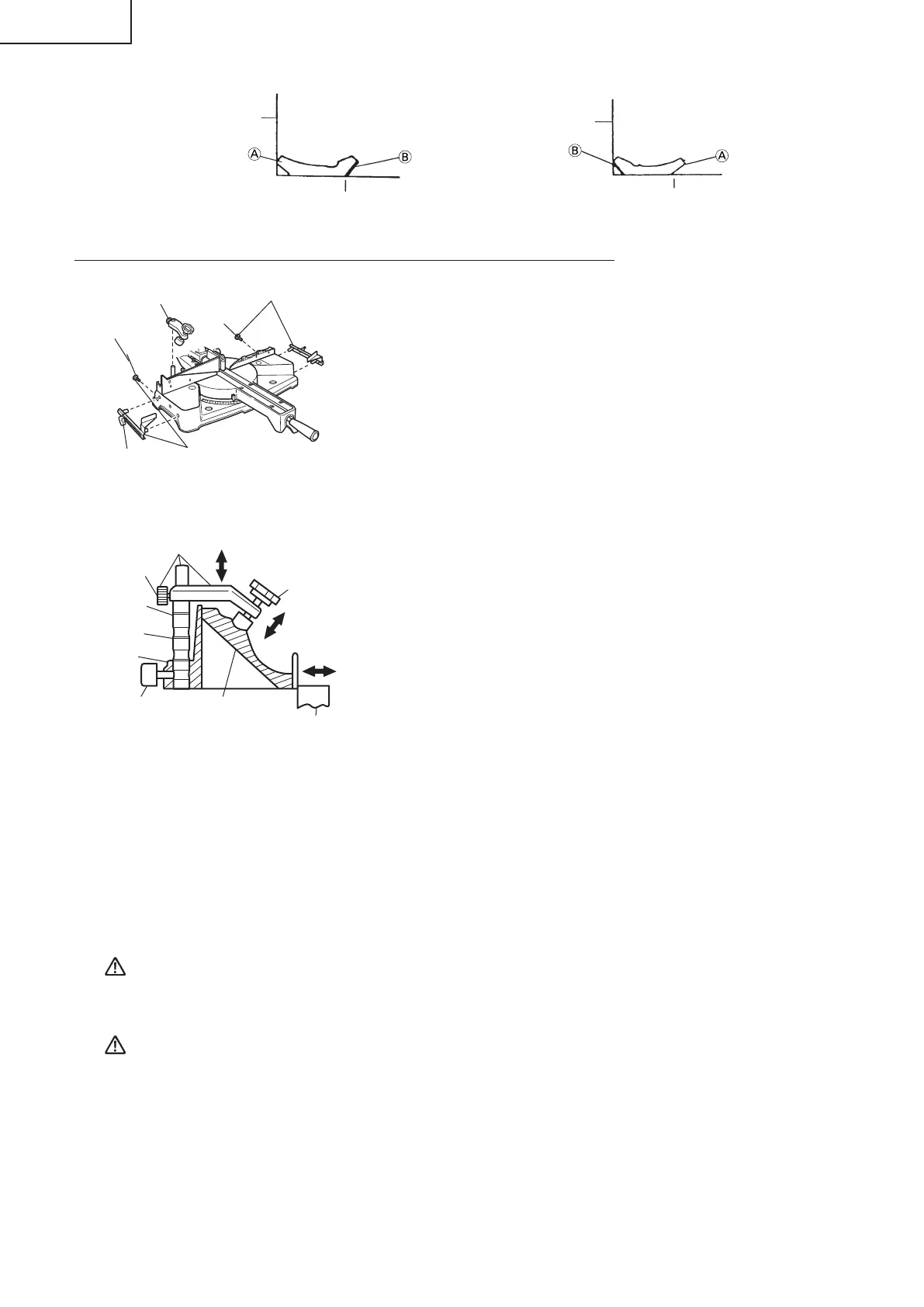

Fig. 42 Fig. 43
Método de corte de moldura en vértice sin inclinar la hoja de sierra
(1) Las topes de moldura en vértice (L) y (R) (accesorios
opcionales) permiten facilitar los cortes de la moldura en
vértice, sin inclinar la hoja de sierra. Instálelas en ambos lados
de la base, tal como se muestra en la Fig. 44. Después de la in
sercion, apriete el perno de perilla de 6mm para asegurar los
topes de moldura en vértice.
[Accesorios opcionales utilizados]
• Conj. de tornillo de carpintero para moldura en vértice
(Incluye tope de moldura en vértice (L))
• Tope de moldura en vértice (L)
• Tope de moldura en vértice (R)
(2) El conj. de tornillo de carpintero para moldura en vértice
(B) (accesorio opcional) puede montarse tanto en el tope-
guía izquierdo (tope-guía (B)) como en el tope-guía derecho
(tope-guía (A)). Es posible combinar con la inclinación de la
moldura en vértice, pudiéndose presionar el conj. de tornillo
de carpintero hacia abajo.
Luego gire la perilla superior, según se requiera para que la
moldura en vértice quede fi jada en su lugar. Para levantar o
bajar el conjunto de tornillo de carpintero, afl oje primero el
perno de perilla de 6mm. Tal como se observa en la Fig. 45,
el eje del tornillo de carpintero posee tres ranuras de fi jación
diseñadas para que entre la punta del perno de aletas de
6mm, con el fi n de bloquear el soporte roscado en la posición
deseada.
Para asegurarse de que el perno de aletas de 6mm se
encuentra correctamente alineado con la ranura de bloqueo
deseada del eje del tornillo de carpintero, alinee simplemente
la superfi cie superior de la escuadra de guía con cualquiera
de las tres ranuras en V de la superfi cie del eje del tornillo de
carpintero o con la superfi cie inferior del soporte roscado.
Por consiguiente, el conjunto del tornillo de carpintero podrá
fi jarse en cualquiera de las tres posiciones, para asegurar que
la altura quede correctamente ajustada.
Después de ajustar la altura, apriete fi rmemente el perno de
aletas de 6mm; luego gire la perilla superior, según se requiera,
para que la moldura en vértice quede fi jada fi rmemente en su
lugar. (Consulte la Fig. 45)
ADVERTENCIA: Siempre asegure fi rmemente la moldura en vértice a la escuadra de guía; de
lo contrario, la misma podría zafarse de la mesa y producir lesiones.
No efectúe el corte en bisel. El cuerpo principal o la hoja de sierra podría
entrar en contacto con la escuadra de guía secundaria, y producir lesiones.
PRECAUCION: Siempre compruebe que la cabeza del motor (véase Fig.1) no haga contacto
con el conj. de tornillo de carpintero para moldura en vértice (B) cuando lo baje
para realizar el corte. Si existe el riesgo de que esto suceda, afl oje el perno
de perilla de 6mm y mueva el conj. de tornillo de carpintero para moldura en
vértice a una posición en que no haga contacto con la hoja de sierra.
Posicione la moldura en vértice con su BORDE EN CONTACTO CON LA PARED contra la escuadra de guía y
su BORDE DE CONTACTO CON EL TECHO contra los topes de moldura en vértice, tal como se observa en
la Fig. 45.
Ajuste los topes de moldura en vértice de acuerdo con el tamaño de la moldura en vértice.
Apriete el perno de aletas de 6mm para asegurar los topes de la moldura en vértice.
Con respecto a los ángulos de inglete, refi érase a la siguiente tabla.
Perilla
Perno de aletas
de 6mm
Escuadra de guía
Topes de moldura en vértice (L)
Topes de moldura en vértice (R)
(accesorios opcionales)
Perno de aletas
de 6mm
Moldura en
vértice
Ranura en V
Ranura
Conj. de tornillo de carpintero
para moldura en vértice
(accesorios opcionales)
Fig. 45
Perno de
perilla de 6mm
Topes de moldura en vértice
(R) (accesorio opcional)
Conj. de tornillo de carpintero
para moldura en vértice
(accesorios opcionales)
Perno de
perilla de
6mm
Topes de moldura en vértice
(L) (accesorio opcional)
Fig. 44
Perno de aletas
de 6mm
