81
Español

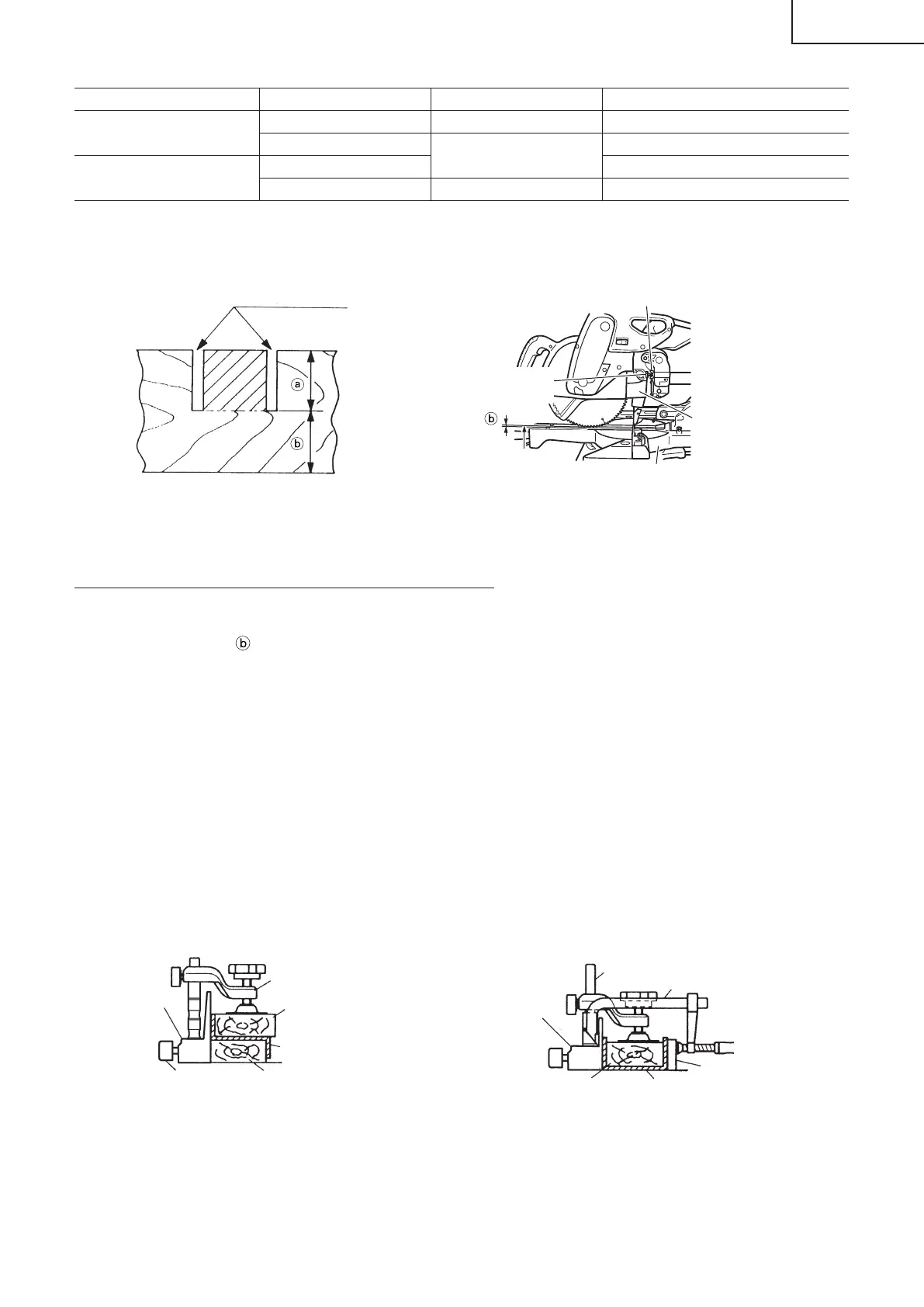

Posición en la Fig. 34 Angulo de inglete Pieza terminada
Para la esquina interior
1
Derecho 45° Proteja el lado derecho de la hoja
2
Izquierdo 45°
Proteja el lado izquierdo de la hoja
Para la esquina exterior
3
Proteja el lado derecho de la hoja
4
Derecho 45° Proteja el lado izquierdo de la hoja
Utilice la escuadra de guía secundaria (A) (accesorios opcionales) para asegurar la moldura en vértice con
mayor rmeza. (Consulte la Fig. 15)
11. Procedimientos de corte de ranuras
Perno de ajuste de la
profundidad de 8mm
Tuerca de aletas de 8mm
Línea inferior
de la ranura
Mesa giratoria
Corte de ranuras con una hoja de sierra
Caja de engranajes
Fig. 46 Fig. 47
Las ranuras podrán cortarse en la pieza de trabajo como se indica en la Fig. 46 regulando el perno de ajuste
de profundidad de 8mm.
Procedimiento de ajuste de la profundidad de corte:
(1) A oje la tuerca de aletas de 8mm y gire el perno de ajuste de profundidad de 8mm con la mano.
(2) Ajuste la profundidad de corte deseada regulando la distancia entre la hoja de sierra y la super cie de la
base (consulte
de la Fig. 46).
(3) La tuerca de aletas 8mm deberá quedar adecuadamente apretada después de haber nalizado el ajuste.
NOTA: Cuando corte una sola ranura en cualquier extremo de la pieza de trabajo, quite la parte
innecesaria con un formón.
12. Corte fácil de materiales deformados, tales como vidrieras corredizas de aluminio
Los materiales tales como vidrieras corredizas de aluminio pueden deformarse fácilmente si se aprietan
demasiado con el conjunto de tornillo de carpintero. Esto causará el corte ine caz y posiblemente la
sobrecarga del motor.
Cuando corte tales materiales, utilice un tablón de madera para proteger la pieza de trabajo como se muestra
en la Fig. 48. Coloque la tabla de madera cerca de la sección de corte.
Cuando corte materiales de aluminio, recubra la hoja de sierra con aceite para corte (no consumible) a n de
lograr un corte uniforme y un acabado no.
Asimismo, en el caso de una pieza de trabajo en forma de U, utilice un tablón de madera, tal como se observa
en la Fig. 49 para asegurar estabilidad en la dirección lateral, y asegúrela cerca de la sección de corte de la
pieza de trabajo. Luego realice el apriete utilizando tanto el conjunto de tornillo de carpintero y abrazadera
disponible en las tiendas del ramo.
Escuadra
de guía
Conjunto de tornillo
de carpintero
Tablón de madera
Tablón de madera
Vidriera corrediza de aluminio
Perno de perilla
de 6mm
Escuadra de guía
Tablón de madera
Vidriera corrediza de aluminio
Conjunto de tornillo
de carpintero
Tablón de madera
Abrazadera
Fig. 48 Fig. 49
