36
APPLICATIONS
Bois (dur ou tendre)
DÉBALLAGE

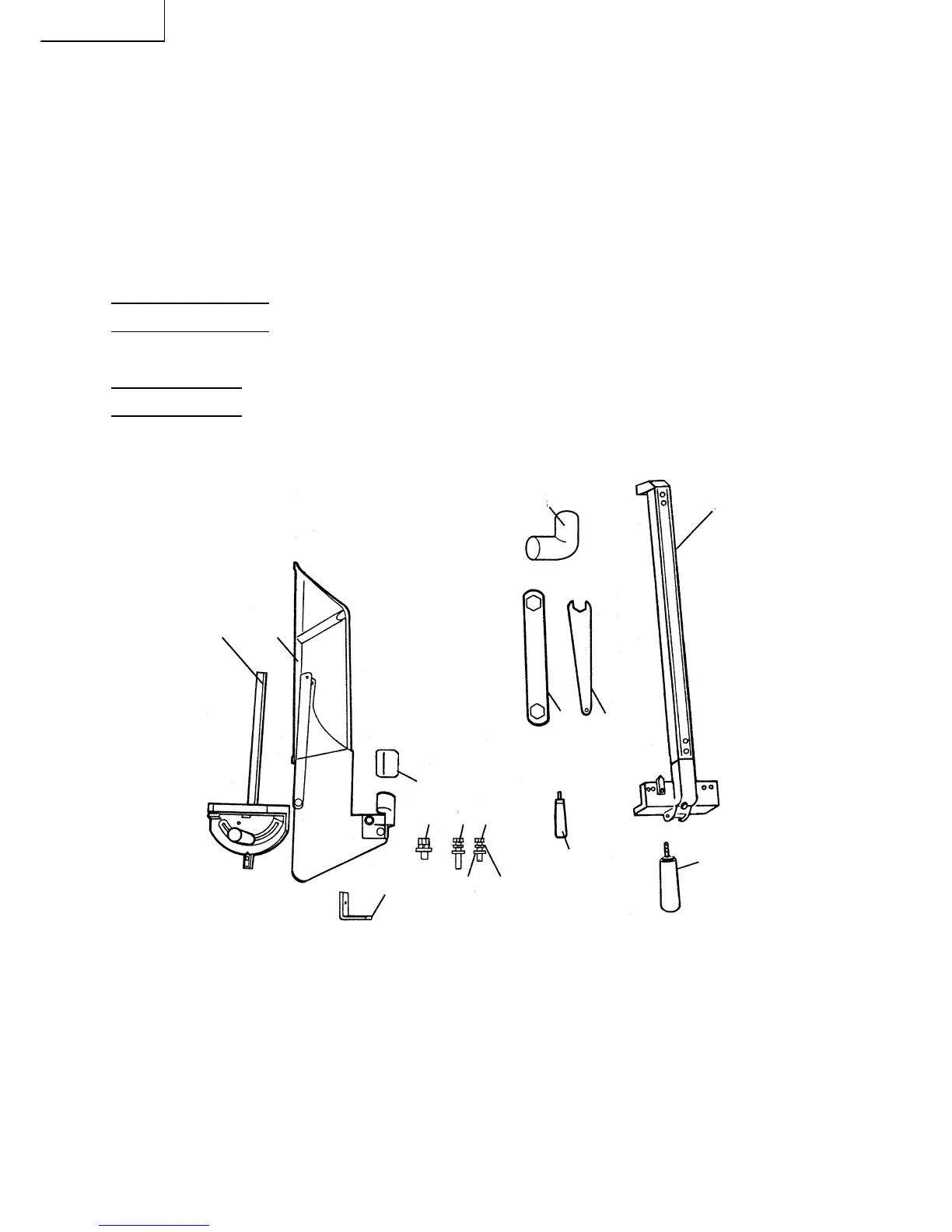

Les pièces mentionnées à la Fig. 4 sont emballées avec l’outil électrique. Lors du déballage s’assurer que
toutes les pièces sont présentes.
1. Guide pour coupe d’onglet (1 pièce)
2. Lame de scie et séparateur (1 pièce)
3. Coude (1 pièce)
4. Guide pour coupe de fil (1 pièce)
5. Clé hexagonale (1 pièce)
6. Clé (1 pièce)
7. Manivelle (1 pièce)
8. Poignée (1 pièce)
12
3
4
56
7
8
13 10 9
12 11
15
14
Fig. 4
9. Boulon 6 × 90 mm (1 pièce)
10. Boulon 6 × 110 mm (1 pièce)
11. Rondelle ressort 6 mm (2 pièces)
12. Rondelle plate 6 mm (2 pièces)
13. Boulon 8 × 20 mm (avec rondelle) (4 pièces)
14. Equerre de positionnement (4 pièces)
15. Garniture (1 pièce)
Français
