4. Montage et réglage de l’ensemble de protection de lame de scie
ATTENTION: L’ensemble de la protection de la lame et du
séparateur doit être correctement aligné par
rapport à la scie pour éviter tout effet de
retour.
Monter l’ensemble de protection de la lame qui comprend le
séparateur et les griffes antiretour (voir Fig. 9-d).
(1) Montage du séparateur
q Desserrer le levier de verrouillage d’inclinaison de la lame,
déplacer le mécanisme d’inclinaison de la lame vers la
gauche et placer la lame de scie à 0° en se servant de la
butée. Serrer le verrou le levier de verrouillage d’inclinaison
de la lame.
w Tourner le volant à fond dans le sens des aiguilles d’une
montre et régler la lame pour la hauteur de coupe
maximale (voir Fig. 9-a).
e Placer une rondelle ressort et une rondelle plate D13 de 6
mm sur les boulons de 6 × 90 mm et 6 × 110 mm.
r Fixer le séparateur temporairement à l’arrière du corps au
moyen de la garniture et des deux boulons de 6 mm
mentionnés ci-dessus (voir Fig. 9-b et Fig. 9-d).
(L’équerre de protection doit être préalablement fixée au
séparateur.)
(2) Réglage du séparateur
q Utiliser une règle pour aligner le séparateur avec la lame
de scie (voir Fig. 9-c).
Serrer les deux boulons de 6 × 16 mm (voir Fig. 9-d) au
moyen d’une clé pour bloquer le séparateur.
w Vérifier le jeu entre l’extrémité de la lame de scie et le
séparateur. Il doit être au moins égal à 12,7 mm (1/2") pour
toutes les positions. Dans le cas contraire, desserrer les
deux boulons de 6 × 16 mm fixant le séparateur à l’équerre
de protection au moyen d’une clé et déplacer le séparateur
vers le haut ou vers le bas. Après réglage du séparateur,
serrer soigneusement les deux boulons de 6 × 16 mm au
moyen d’une clé (voir Fig. 9-d).
5. Montage de l’insert de table
L’insert de table est monté sur la table à l’aide de deux vis
autotaraudeuses de 5 mm.
ATTENTION: L’insert de table doit être en place et
soigneusement fixé à tout moment.

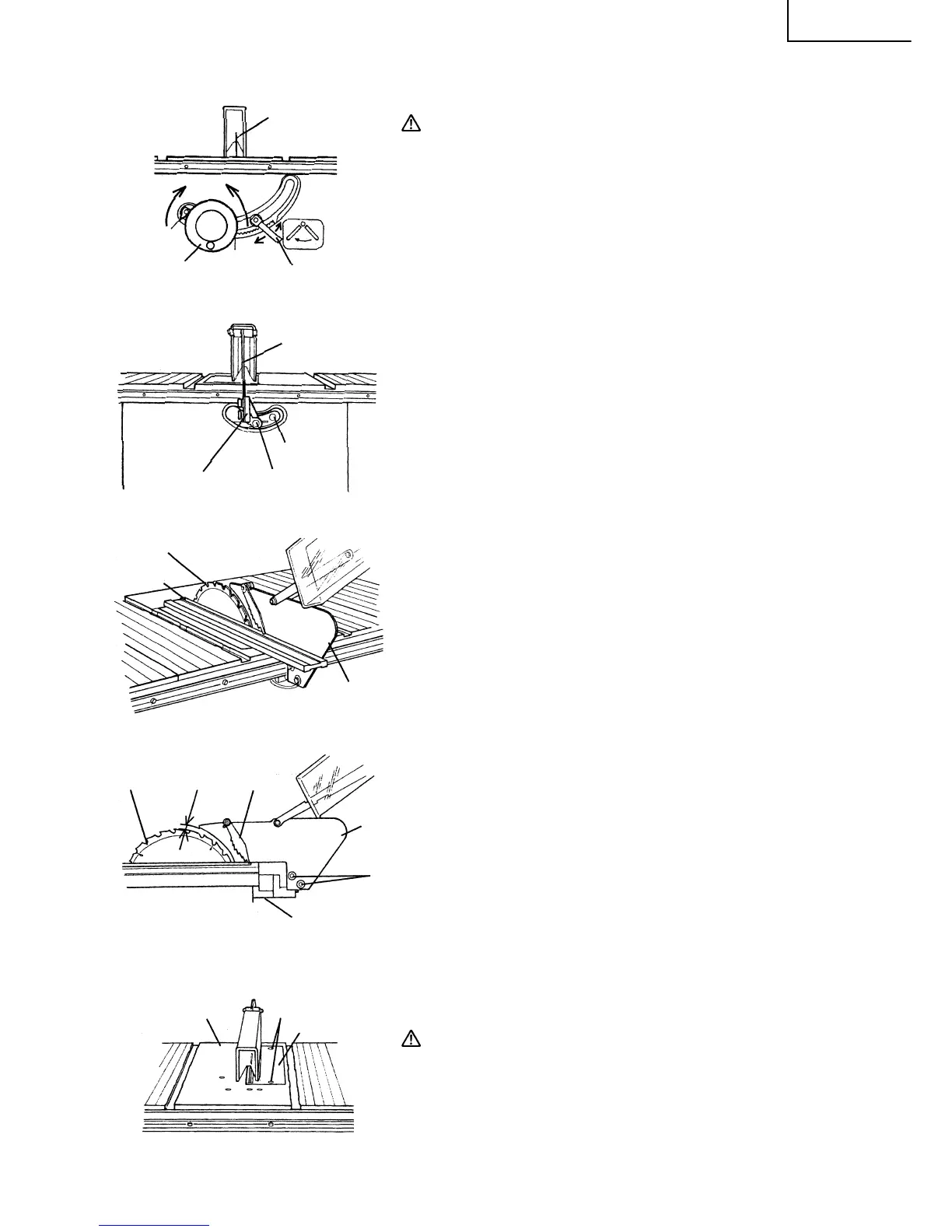

Fig. 9-a
Fig. 9-b
Fig. 9-c
Fig. 9-d
Fig. 10
Lame de scie
Vers le
bas
Desserrer
Levier de verrouillage
d’inclinaison de la lame
Serrer
Volant
Vers le
haut
Séparateur
Boulon 6 × 90 mm
Boulon 6 × 110 mmEquerre de protection
Séparateur
Règle
Lame
de scie
Séparateur
Boulon 6 ×
16 mm
Garniture
Lame
de scie
Moins de
12,7 mm (1/2")
Griffe
antiretour
Vis autotaraudeuse
de 5 mm
Insert de table
Table
