27
Français

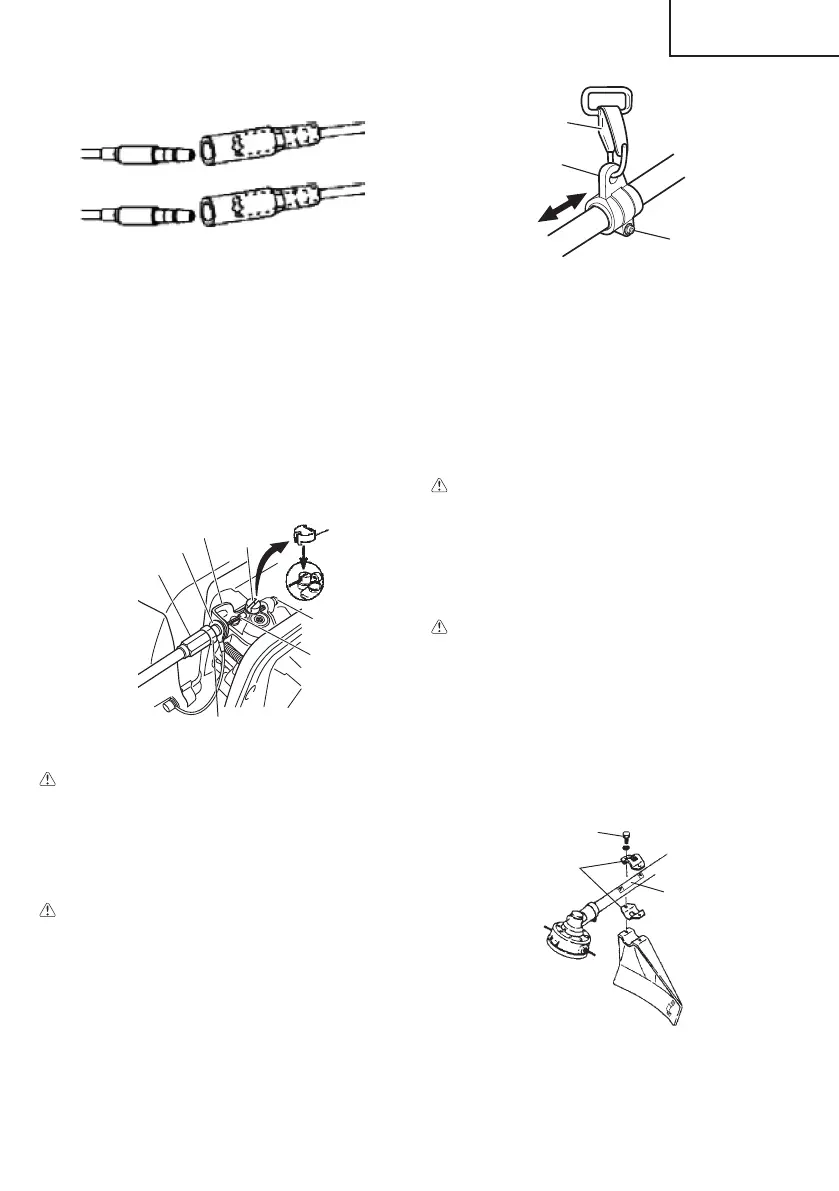

Reliez les câbles de marche-arrêt. (Fig. 5)
Fig. 5
Si, sur votre appareil, l’extrémité externe du papillon
des gaz (8) est fi letée et que la prise de terre (9) (si
l’appareil en est équipé) est introduite à fond dans le
support d’ajustage de câble (10), serrez l’extrémité
de ce câble à l’aide de l’écrou d’ajustage (11) au
support d’ajustage de câble (10).
Connectez l’extrémité du câble d’accélérateur (12)
au pivot (13) du carburateur et installez le capuchon
rotatif (14) (le cas échéant) qui se trouve dans la
trousse à outils sur le pivot (13). (Fig. 6)
Sur certains modèles, certaines parties peuvent être
déjà installées.
9
10
8
11
12
13
14
15
Fig. 6
ATTENTION
Ouvrez et fermez l’accélérateur et vérifi er que
le pivot (13) se situe contre la vis (15) lorsque
l’accélérateur est fermé.
Installation du harnais
(Le cas échéant)
AVERTISSEMENT
Si le produit inclut un harnais, veillez toujours
à l’utiliser.
Installez le crochet du harnais (16) au boulon (17) sur
l’arbre d’entraînement. (Fig. 7)
Réglez la longueur du harnais pour une utilisation
facile de l’outil.
16
17
18
Fig. 7
REMARQUE
Il peut être nécessaire d’ajuster la position du
capuchon de suspension (17) pour équilibrer
l’appareil. Pour ce faire, desserrez le boulon (18)
et ajustez la position du capuchon de suspension
(17). Après avoir réglé comme nécessaire,
assurez-vous de bien resserrer le boulon (18).
(Fig. 7)
Installation de la protection de l’outil de coupe
AVERTISSEMENT
● Ne démarrez pas l’appareil et ne l’utilisez pas
tant que tous les dispositifs de protection ne
sont pas correctement installés.
● Si une protection mauvaise et défectueuse
est installée, cela peut provoquer des
blessures corporelles.
ATTENTION
Certaines protections d’outils de coupe sont
équipées de limiteurs aiguisés. Prenez garde
lorsque vous les maniez.
Alignez sur l
’
emplacement désigné par l
’
étiquette
indiquant la position de la protection (19), fi xez
solidement la protection de l
’
outil de coupe sur le
tube de transmission au moyen de la vis (20) et du
crochet de garde (21). (Fig. 8)
20
21
19
Fig. 8
000BookCG22EAP2US.indb27000BookCG22EAP2US.indb27 2015/08/0515:48:382015/08/0515:48:38
