26
Français
MONTAGE

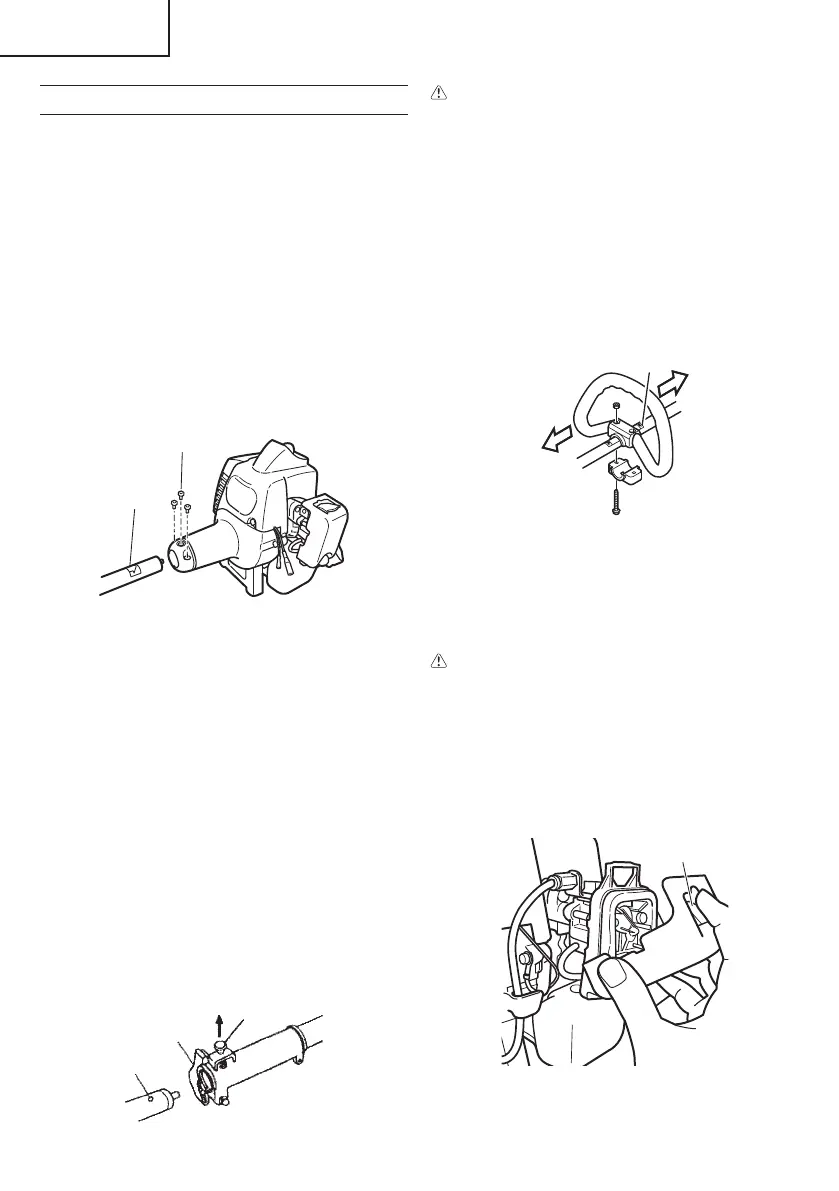

Arbre d’entraînement du moteur (Fig. 1)
Desserrez la vis de blocage du tube (1) de dix tours
environ pour que la pointe de la vis n’entrave pas
le tube de protection de l’arbre de transmission à
insérer. Lors de l’insertion du tube, maintenez la
vis de blocage de ce dernier vers l’extérieur pour
empêcher que la garniture intérieure ne devienne un
obstacle.
Insérez correctement l’arbre de transmission dans
le carter d’embrayage du moteur jusqu’à ce que
la position marquée (2) sur le tube de l’arbre de
transmission touche le carter d’embrayage.
Sur certains modèles, l’arbre de transmission peut
être déjà installé.
1
2
Fig. 1
REMARQUE
Lorsque l’insertion de l’arbre de transmission
jusqu’à la position marquée sur le tube est
diffi cile, faites tourner l’arbre de transmission
autour de l’embout d’entraînement de l’outil de
coupe dans le sens des aiguilles d’une montre ou
inversement. Resserez la vis de blocage du tube
tout en alignant l’orifi ce sur le tube de l’arbre de
transmission. Ensuite, resserez fermement la vis
de blocage.
Montage de l’accessoire de coupe (CG22EAP2
(SLD) seulement)
1. Mettez le nouvel accessoire à la place du
précédent.
2. Assurez-vous que la cheville de blocage (3)
pénètre bien dans l’orifi ce de blocage (4) du tube
et que le tube ne se détache pas. (Fig. 2)
3. Serrez fermement l’écrou de blocage (5). (Fig. 2)
3
5
4
Fig. 2
ATTENTION
● Lorsque vous tirez et relâchez la goupille de
verrouillage (3), toujours s’assurer qu’elle
retourne à sa position d’origine.
● Toujours vérifi er l’étiquette pour voir si un
accessoire peut être utilisé avec une unité.
Montage de la poignée (Fig. 3)
Fixez la poignée au tube de transmission orientée
vers le moteur.
Choisissez la position la plus pratique avant la mise
en marche.
Assurez-vous d’attacher la poignée fermement avec
les 2 boulons.
6
Fig. 3
REMARQUE
Si le tube de l’arbre moteur comporte une étiquette
(6) indiquant la position de la poignée, suivez les
indications fournies.
AVERTISSEMENT
Ne pas utiliser d’outils de coupe avec des
lames en métal ou en plastique avec une
poignée de type boucle.
Câble de commande des gaz / câble de marche-
arrêt
Appuyez sur l’onglet supérieur (7) et ouvrez le
couvercle du fi ltre à air. (Fig. 4)
7
Fig. 4
000BookCG22EAP2US.indb26000BookCG22EAP2US.indb26 2015/08/0515:48:382015/08/0515:48:38
