44
Español
PROCEDIMIENTOS DE MONTAJE

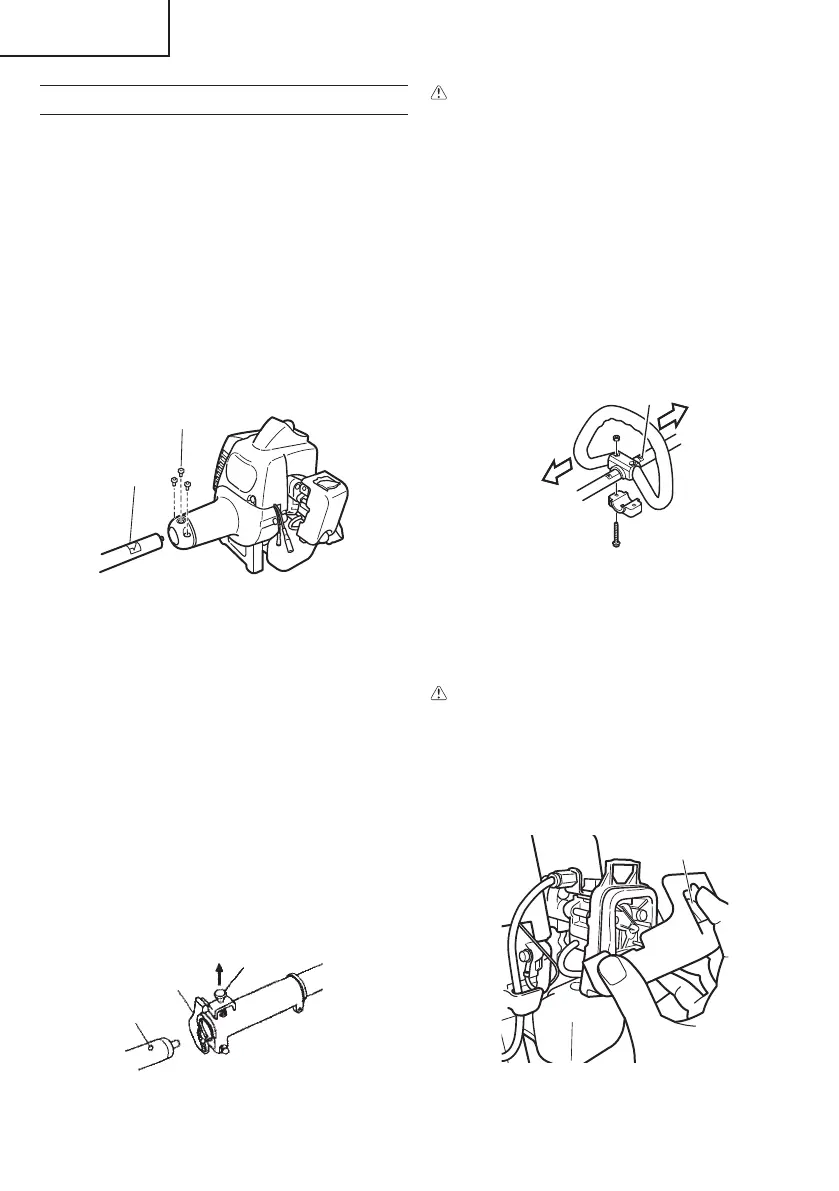

Eje de distribución a motor (Fig. 1)
Afl oje el tornillo de bloqueo del tubo (1)
aproximadamente diez vueltas de manera que el
punto del tornillo no impida que pueda insertarse el
tubo del eje de distribución. Cuando inserte el tubo del
eje de distribución, mantenga el tornillo de bloqueo
del tubo fuera para evitar que obstruya su entrada.
Inserte correctamente el eje de distribución en la
carcasa del embrague del motor hasta que la marca
de posición (2) del tubo del eje de distribución
coincida con la de la carcasa del embrague.
Algunos modelos pueden incorporar el eje de
distribución ya instalado.
1
2
Fig. 1
NOTA
Cuando encuentre difi cultades para insertar el
eje de distribución hasta la marca de posición
del tubo del eje de distribución, gire el eje de
distribución por el extremo del soporte de la
cuchilla en ambos sentidos. Ajuste el tornillo
de bloqueo del tubo haciéndolo coincidir con el
orifi cio situado en el tubo del eje de distribución.
A continuación asegure el tornillo fi jador.
Instalación del mecanismo (sólo CG22EAP2 (SLD))
1. Ensamble el mecanismo en su posición.
2. Asegúrese de que el pasador (3) se introduce
adecuadamente el orifi cio (4) del tubo y de que
éste no se suelta. (Fig. 2)
3. Ajuste la tuerca del asa (5) fi rmemente. (Fig. 2)
3
5
4
Fig. 2
PRECAUCIÓN
● Cuando tire y suelte el pasador de bloqueo
(3), asegúrese siempre de que vuelva a su
posición original.
● Compruebe siempre la etiqueta para
comprobar si cierto accesorio se puede
utilizar con una unidad.
Instalación del asidero (Fig. 3)
Acople el asidero al tubo del eje de distribución en
ángulo con el motor.
Ajuste su posición de la manera que le resulte más
cómoda antes de ponerlo en funcionamiento.
Asegúrese de conectar fi rmemente el asa con los 2
tornillos.
6
Fig. 3
NOTA
Si su aparato tiene una etiqueta (6) que muestre
la ubicación del asidero en el tubo del eje de
distribución, siga su ilustración.
ADVERTENCIA
No utilice accesorios de corte de metal o
plástico con el tipo de asa de lazo.
Cable del acelerador / cable de parada
Pulse la pestaña superior (7) y abra la cubierta del
fi ltro de aire. (Fig. 4)
7
Fig. 4
000BookCG22EAP2US.indb44000BookCG22EAP2US.indb44 2015/08/0515:48:402015/08/0515:48:40
