34
Français

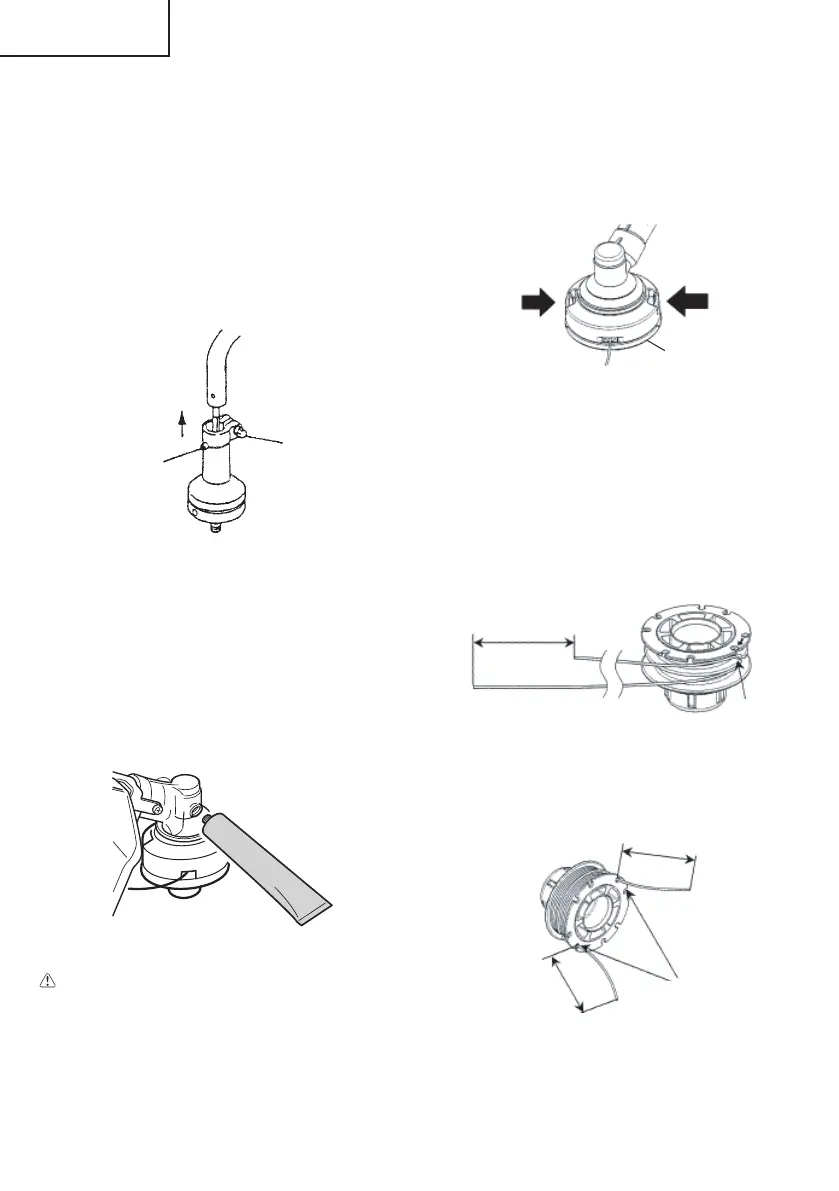

Arbre de transmission fl exible (Fig. 27)
(modèle d’arbre de transmission incurvé)
L’arbre de transmission fl exible doit être retiré
et lubrifi é avec une graisse lithium de bonne
qualité toutes les 20 heures. Pour retirer l’arbre de
transmission fl exible, retirez d’abord la vis (31),
desserrer le boulon (32) et retirer la lame, puis tirez
l’arbre hors du tube de transmission. Nettoyez l’arbre
et appliquez une généreuse couche de graisse de
lithium et réinsérez le dans le tube de transmission,
tournez-le jusqu’à ce qu’il soit en place, puis mettez
la lame en place, installez et serrez les vis (31) et le
boulon (32).
31
32
Fig. 27
Boîte d’engrenages (Fig. 28)
Vérifi ez le niveau de graisse du boîtier d’engrenages
ou de l’engrenage d’angle à intervalles de 50 heures
d’utilisation, en dévissant le bouchon sur le côté du
boîtier d’engrenages.
Si aucune graisse n’est visible sur les fl ancs des
engrenages, remplissez le boîtier de graisse au
lithium à usage multiple de qualité jusqu’aux 3/4. Ne
pas remplir complètement le boîtier d’engrenages.
Fig. 28
ATTENTION
● Veillez à retirer toute saleté ou poussière quand
vous remettez le bouchon dans sa position
d’origine.
● Avant de commencer l’inspection ou la
maintenance du boîtier d’engrenages, assurez-
vous que la boîte ait refroidi.
Tête de coupe semi-automatique
Remplacement du fi l nylon
(1) Retirez le boîtier (33) en poussant fermement
les attaches de blocage vers l’intérieur avec les
pouces comme l’illustre la Fig. 29.
33
Fig. 29
(2) Après avoir retiré le boîtier, extrayez la bobine et
jetez le fi l restant.
(3) Pliez le nouveau fi l nylon inégalement en deux
comme dans l’illustration.
Accrochez le bout en U du fi l nylon dans la rainure
(34) du séparateur central de la bobine.
Enroulez les deux moitiés du fi l sur la bobine dans
le même sens en gardant chaque moitié de son
côté du séparateur. (Fig. 30)
34
4˝ (10 cm)
Fig. 30
(4) Poussez chaque fi l dans les trous d’arrêt (35) en
laissant des bouts libres d’environ 4˝ (10 cm).
(Fig. 31)
35
4˝ (10 cm)
4˝ (10 cm)
Fig. 31
(5) Insérez les deux bouts libres du fi l dans le guide-
cordon (36) lorsque vous placez la bobine dans le
boîtier. (Fig. 32)
000BookCG22EAP2US.indb34000BookCG22EAP2US.indb34 2015/08/0515:48:382015/08/0515:48:38
