46
Español

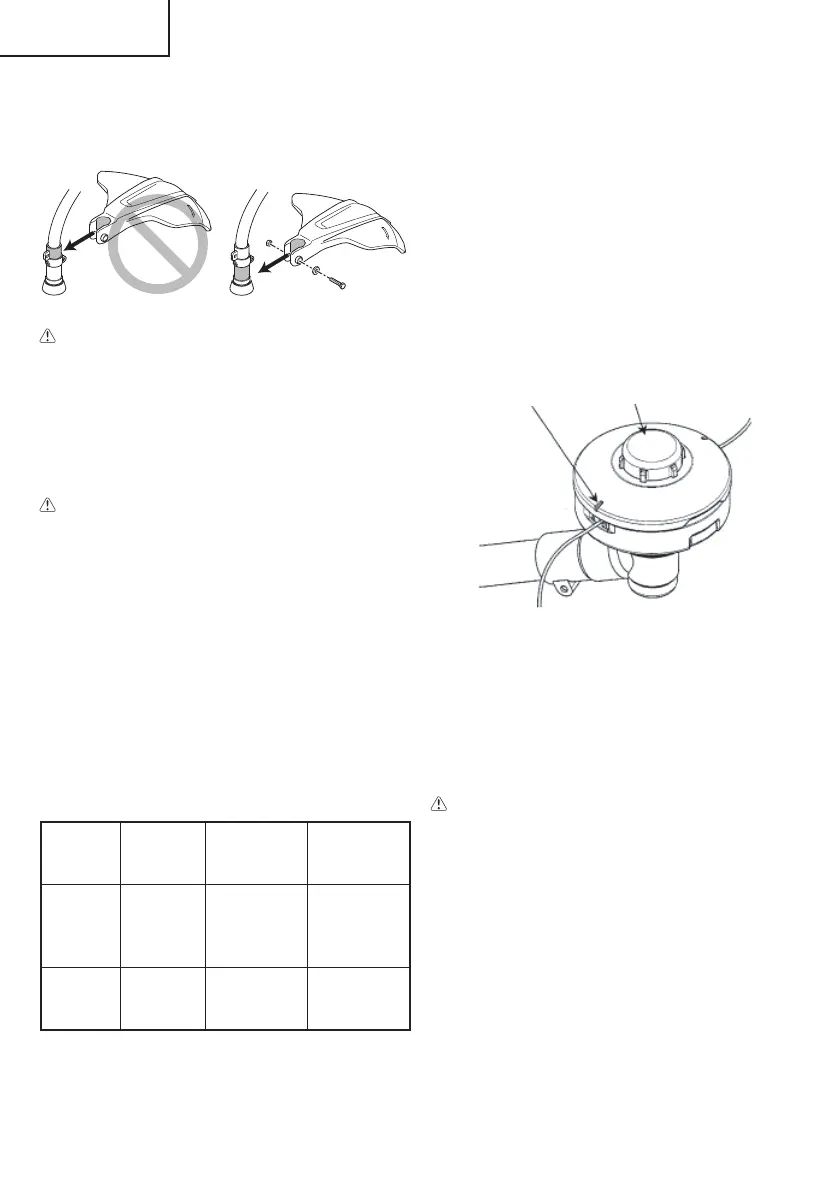

(Modelo de eje curvo)
Acople la carcasa de corte al protector del
mecanismo de corte y asegúrela fi rmemente con el
perno y la tuerca. (Fig. 9)
Fig. 9
ADVERTENCIA
● Si la unidad se opera sin limitadores de línea
afi lados, la línea será demasiado larga, el
motor se recalentará y podría dañarse.
● Compruebe que los limitadores de línea
afi lados cortan la línea de nylon cuando
están en funcionamiento.
Instalación del accesorio de corte
ADVERTENCIA
● Instale el accesorio de corte correcta
y fi rmemente como se indica en las
instrucciones de manejo.
Si no se coloca correcta y fi rmemente, podría
soltarse y provocar lesiones graves y/o fatales.
● No instale ni retire los accesorios de corte
mientras el motor esté en marcha.
● Utilice siempre accesorios de corte y
metálicos Hitachi originales de corte.
Instalación del cabezal de corte semiautomático
1. Función
Alimenta automáticamente más líneas de corte
de nylon a menos rpm (no más de 4,500 min
–1
).
Especifi caciones
No de
código.
Tipo de
tornillo de
sujeción
Dirección de
giro
Tamaño de
tornillo de
sujeción
6696454
Tornillo
hembra
Dirección
contraria a
las agujas
del reloj
M10×P1.25-
LH
6696597
Tornillo
hembra
Dirección de
las agujas
del reloj
M8×P1.25-
RH
Cable de nylon aplicable
Diámetro del cable:
1/8˝ (Φ3.0 mm)
Longitud:
6.5 pies (2 m)
Diámetro del cable:
3/22˝ (Φ2.4 mm)
Longitud:
13
pies
(4 m)
2. Precauciones
○ La caja debe fi jarse bien a la cubierta.
○ Compruebe si l cubierta, la caja y otros
componentes tiene grietas u otros daños.
○ Compruebe el desgaste de la caja y el botón.
Si la marca del límite de desgaste (22) en la
caja ya no se ve o hay un agujero en la parte
inferior (23) del botón, cambie las piezas nuevas
inmediatamente. (Fig. 10)
23
22
Fig. 10
○ El cabezal de corte debe fi jarse bien a la caja de
engranajes/caja de corte de la unidad.
○ Si el cabezal de corte no alimenta bien la línea de
corte, compruebe que la línea de nylon y todos los
componentes están bien instalados. Si necesita
asistencia, póngase en contacto con un centro de
reparaciones autorizado por Hitachi.
ADVERTENCIA
Para cabezales Hitachi, utilice únicamente
la línea fl exible y no metálica recomendada
por el fabricante. No utilice nunca cables ni
cables de acero. Estos podrían romperse y
actuar como proyectiles peligrosos.
3. Instalación (Fig. 11)
○ Inserte la llave Allen (24) en el orifi co de la caja
de engranajes/caja de corte para bloquear el tubo
del eje de distribución.
Instale el cabezal de corte en la caja de
engranajes/caja de corte del montaguadañas/la
desbrozadora. La tuerca de montaje se enrosca
hacia la izquierda. Gire en el sentido de las agujas
del reloj para afl ojar y en el sentido contrario a las
agujas del reloj para apretar.
000BookCG22EAP2US.indb46000BookCG22EAP2US.indb46 2015/08/0515:48:402015/08/0515:48:40
