Hitachi CG 24EKS - Utilisation

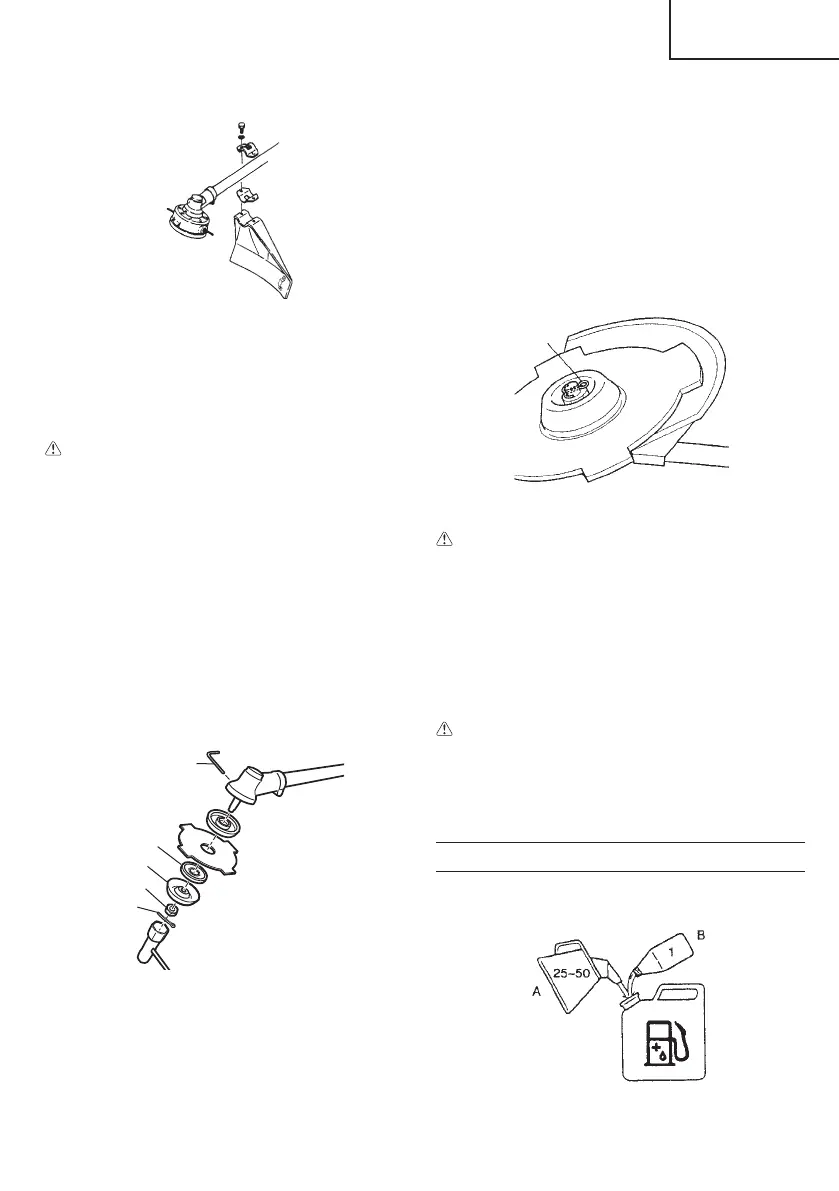

Montage du protège-lame (Fig. 7)
Fig. 7
Installez le protège-lame sur le tube de l’arbre de
transmission. Serrez fermement le crochet de garde
afi n que le protège-lame ne puisse pas osciller ou
bouger pendant l’utilisation de la machine.
IMPORTANT
Certains protège-lames sont équipés d’un
limiteur aiguisé. Prenez garde lorsque vous
le maniez.
REMARQUE
○ Si le tube de l’arbre moteur comporte une étiquette
indiquant la position de la protection, suivez les
indications fournies.
Montage de la lame de coupe (Fig. 8)
(le cas échéant)
Lors de l’installation d’une lame de coupe, assurez-
vous que celle-ci ne possède ni fi ssure ni dommage et
que ses bords tranchants sont tournés correctement.
11
14
13
10
12
Fig. 8
REMARQUE
○ Lors de l’installation du capuchon du porte-lame
(11), veillez à ce que le côté concave soit tourné
vers le haut.
○ Insérez la clé de serrage (10) dans le trou du
boîtier de renvoi d’angle afi n de bloquer le porte-
lame (12). Remarquez que la vis ou l’écrou de
fi xation (13) possède un fi letage pour gauchers,
(desserrez dans le sens des aiguilles d’une
montre / serrez dans le sens inverse). Serrez la
vis ou l’écrou de fi xation avec la clé à douille.
○ Si votre appareil est pourvu d’une fi xation par
écrou et équipé d’une clavette, la lame doit être
fi xée à l’aide d’une nouvelle clavette (14) lors de
chaque installation. (Fig. 9)
14
Fig. 9
IMPORTANT
● Avant utilisation, assurez-vous que la lame a
été bien installée.
● Si votre machine est équipée d’une
couverture de protection sous la lame de
coupe, assurez-vous qu’elle ne présente
aucune usure excessive ou fi ssure avant
utilisation. En cas de dommage ou d’usure,
remplacez-la.
ATTENTION
Utilisez uniquement des fi ls non métalliques
recommandés par le fabricant pour les têtes
Hitachi. N’utilisez jamais de fi l de fer ou de
câble métallique. Ils peuvent se rompre et
devenir de dangereux projectiles.
UTILISATION
Carburant (Fig. 10)
Fig. 10
19
Français
