BETRIEB UND WARTUNG
HINWEIS: Die in diesem Handbuch enthaltenen Informationen sind für sicheren Betrieb und
Bedienung des Generators bestimmt. Einige Abbildungen darin können Details oder
Anschlüsse darstellen, die sich von Ihrem eigenen Generator unterscheiden können.

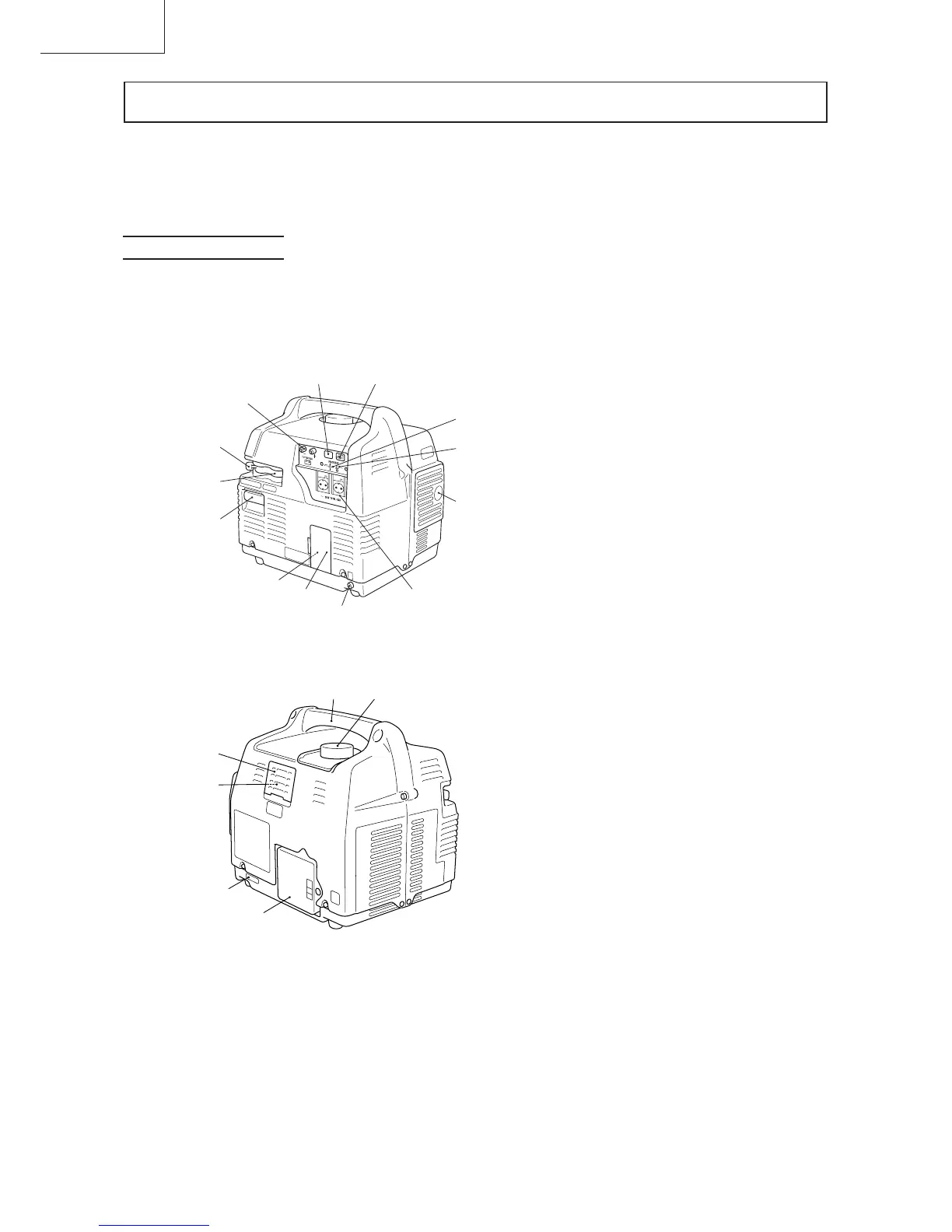

KOMPONENTEN
MODELL E10U
Abb. 11
Ölstand-LED
Betriebs-LED
Deckel des Treibstoffbehälters
Handgriff
Wechselstromsicherung
Gleichstromsicherung
Motorschalter
Startergriff
Deckel des Ölbehälters
Zugang zum Ölbehälter
Gleichstromklemme
Wechselstromsteckdose
Kerzenraumdeckel
Kerze
Wechselstromumschalter
Auspuffmündung
Erdungsklemme
Luftfi lter
Aufkleber mit Serien- und Baunummer
