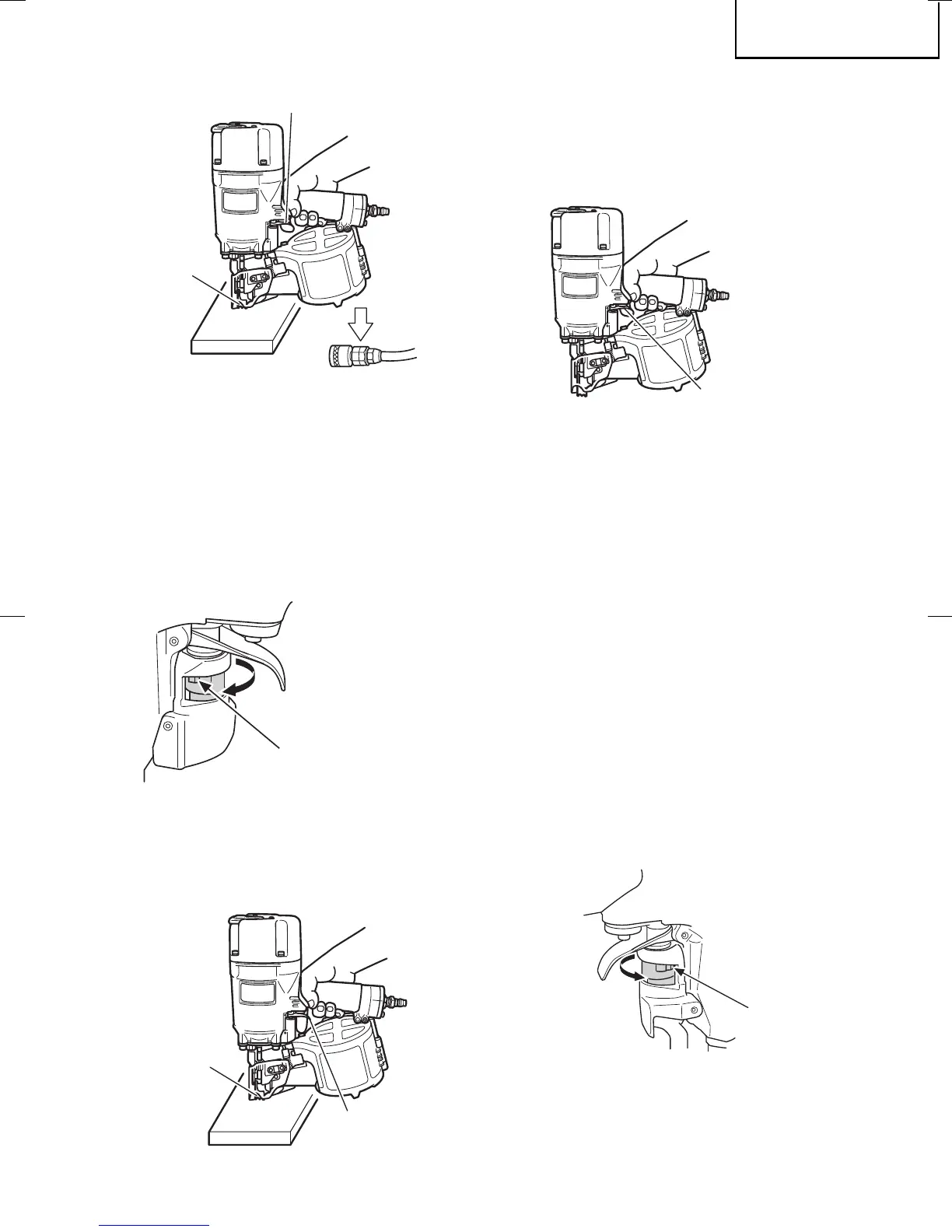

Levier-poussoir
Gâchette
Ne pas
raccorder le
tuyau d’air
(2) Régler la pression d’air sur 70 psi (4.9 bar
5 kgf/cm
2
).
Raccorder le tuyau d’air.
Ne pas mettre de clous dans le cloueur.
Mettre le dispositif de commutation sur la position
de gauche (MÉCANISME DE DÉCLENCHEMENT
SÉQUENTIEL UNIQUE).
(Régler le dispositif de commutation sur la position
de gauche, comme indiqué sur le schéma. Sinon, il
ne fonctionnera pas correctement.)
Position de gauche
Dispositif de commutation
□ LE CLOUEUR NE DOIT PAS AVOIR DE FUITE
D’AIR.
(3) Retirer le doigt de la gâchette et appuyer le levier-
poussoir contre le bois.
□ LE CLOUEUR NE DOIT PAS FONCTIONNER.
Ne pas tirer sur
la gâchette
Actionner le
levier-poussoir
(4) Eloigner le levier-poussoir du bois.
Ensuite, diriger le cloueur en position abaissée,
tirer sur la gâchette et attendre pendant au moins 5
secondes dans cette position.
□ LE CLOUEUR NE DOIT PAS FONCTIONNER.
Tirer sur la gâchette
(5) 1 Sans toucher la gâchette, actionner le levier-
poussoir contre la pièce.
Tirer sur la gâchette.
□ LE CLOUEUR DOIT FONCTIONNER.
2 Ramener la gâchette en arrière tout en éloignant le
levier-poussoir du bois.
□ Le cloueur reste en état de fonctionnement (la
lame du tournevis reste en bas).
3 Retirer le doigt de la gâchette.
□ Le fonctionnement du cloueur s’arrête (la lame du
tournevis revient en haut).
(6) Régler le dispositif de commutation sur la position de
droite (MÉCANISME DE DÉCLENCHEMENT PAR
CONTACT).
(Régler le dispositif de commutation sur la position
de droite, comme indiqué sur le schéma. Sinon, il ne
fonctionnera pas correctement.)
Position de droite
Dispositif de
commutation
Le cloueur ne touchant plus la pièce, tirer sur la
gâchette.
Actionner le levier-poussoir contre la pièce.
□ LE CLOUEUR DOIT FONCTIONNER.
