Hitachi NV 83A4 - Entretien Et Inspection

36
Français
ENTRETIEN
REMARQUE: Les informations contenues dans ce manuel ont pour but d’aider l’opérateur à utiliser le cloueur en toute
sécurité.
Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diff èrent de
ceux de votre cloueur.
5 Couper le fi l de fi xation déformé avec des
tenailles.
Corriger la déformation.
6 En cas de blocages fréquents, contacter un
centre de réparation autorisé Hitachi.
2. Inspection du levier-poussoir
1 DEBRANCHER LE TUYAU D’AIR.
2 Nettoyer la partie coulissante du levier-poussoir.
La lubrifi er avec le lubrifi ant pour outil
pneumatique Hitachi.
Lubrifi er
Débrancher
le tuyau d’air
1
3. Inspection des chargeurs
1 DEBRANCHER LE TUYAU D’AIR.
2 Nettoyer la partie coulissante du bouton.
La lubrifi er avec le lubrifi ant pour outil
pneumatique Hitachi.
Guide-
clous
Bouton
Levier-poussoir
Débrancher
le tuyau d’air
1
3
Ouvrir le guide-clous et retirer la poussière.
Lubrifi er la fente coulissante du chargeur et les
arbres.
ENTRETIEN ET INSPECTION
Lire la section intitulée “SECURITE” (pages 21 – 25).
AVERTISSEMENT
● Débrancher le tuyau d’air et sortir tous les
clous du cloueur quand:
1) on entretient ou on inspecte le cloueur; et
2) on retire des clous coincés.

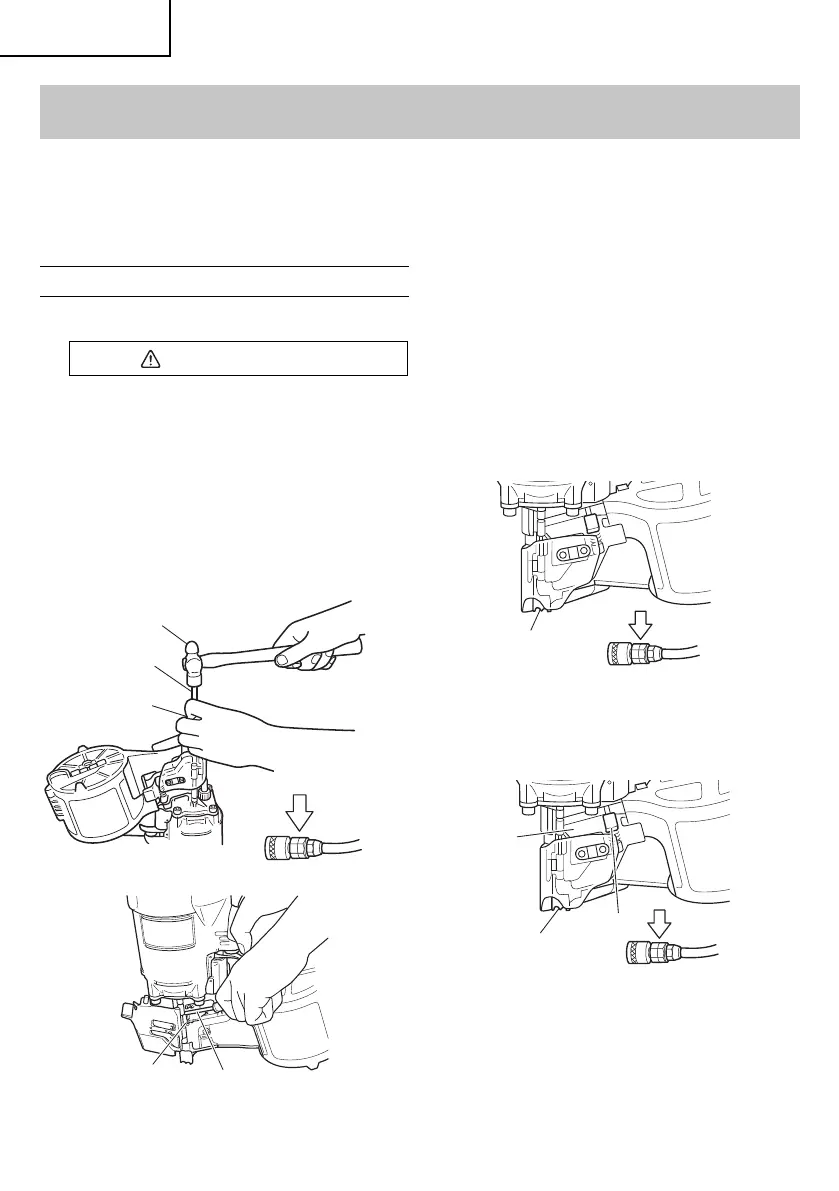

1. Elimination d’un blocage
Retirer un clou bloqué dans l’ordre suivant:
1 DEBRANCHER LE TUYAU D’AIR.
2 Ouvrir le guide-clous.
3 Insérer une tige dans la sortie.
Taper sur la tige avec un marteau.
Marteau
Tige
Sortie
Débrancher
le tuyau d’air
1
4
Retirer le clou bloqué avec un tournevis plat.
Clou
Tournevis plat
