7 ELEKTROINSTALACE
! NEBEZPEČÍ
• Elektrické zapojení musí provádět autorizovaní instalační
technik. V opačném případě může dojít k úrazu elektrickým
proudemnebokevznikupožáru.
• Elektroinstalačnípráceprovádějtevsouladusmístnímiplatnými
předpisy a s „Návodem pro instalaci a obsluhu“, přičemž
použijte k tomu určený elektrický obvod. Pokud nebudou
elektroinstalačnípráceřádnědokončenyanebopokudbudemít
elektrickýobvodnedostatečnývýkon,dojdekúrazuelektrickým
proudemnebokpožáru.
• Na zdrojové napájení nainstalujte proudový chránič (ELB:
2/40/30n/A/mA)ajistič(CB:5A).Vopačnémpřípaděmůžedojít
kúrazuelektrickýmproudemnebokevznikupožáru.
• Před prováděním elektroinstalačních prací nebo před
pravidelnou kontrolou vypněte hlavní vypínač vnitřní jednotky
i venkovní jednotky. V opačném případě může dojít k úrazu
elektrickýmproudemnebokevznikupožáru.
• Chraňte vodiče, potrubí kondenzátu, elektrické části atd. před
hlodavci nebo jinými malými zvířaty. Pokud nebude zajištěna
jejichochrana,mohoujehlodavciokousatatobymohlovéstaž
kevznikupožáru.
• Rozměr vedení, proudový chránič (ELB) a jistič vyberte na
základěplatnýchmístníchpředpisůavsouladus„Návodempro
instalaciaobsluhu“,přičemžpoužijtektomuurčenýelektrický
obvod.
• Utáhnětešroubypodlenásledujícíhokrouticíhomomentu.
M3.5: 1,2 N-m
M4: 1,0 až 1,3 Nm
• V zájmu předcházení úrazům elektrickým proudem nebo
nečekaným nehodám, zapojte zemnicí kabely venkovní/
vnitřníjednotky.Zemníodpormusíbýtmenšínež1megaohm.
Uzemněnímusíprovádětautorizovanýinstalačnítechnik.
• Dbejte na to, aby při zavírání servisního víka nedošlo k
přiskřípnutí elektrických vodičů. Mohly by způsobit úraz
elektrickýmproudemnebovznikpožáru.
! POZOR
• Ujistěte se, že externě dodané elektrické komponenty (hlavní
vypínače, jističe, vodiče, konektory a svorky) byly řádně vybrány v
souladu s elektrickými údaji uvedenými v „Technickém katalogu“.
Ujistěte se, že komponenty splňují platné národní elektroinstalační
předpisy.
• Zkontrolujte, zda je elektrický odpor větší než 1 megaohm, změřením
odporu mezi kostrou a svorkou elektrických částí. Pokud tomu tak
není, nepoužívejte systém, dokud nebude zjištěno a opraveno místo
unikání proudu.
• Nepřipojujte hlavní kabely zdrojového napájení ke komunikačnímu
vedení (svorky A, B, 1 a 2 TB2). Pokud by došlo k jejich připojení,
poškodila by se deska s plošnými spoji (PCB).
Rozměr kabelu zdrojového
napájení
Rozměr komunikačního
kabelu
EN 60335-1 *1 EN 60335-1 *1
0,75 mm
2
0,75 mm
2
? POZNÁMKA
• Při výběru vodičů dodržujte místní pravidla a předpisy.
• Rozměry vodičů označených *1 ve výše uvedené tabulce jsou
zvoleny při maximálním proudu jednotky podle evropské normy EN
60335-1. Použijte kabely, které nejsou lehčí než běžné pružné dráty
s gumovým pláštěm (označené kódem 60245 IEC 57) nebo obyčejný
ohebný kabel z polychloroprenového pláště (kódové označení 60245
IEC 57).
• V případě, že jsou napájecí kabely zapojené sériově, počítejte pro
• Na ovládací kabel mezi venkovní jednotkou a vnitřní jednotkou,
ovládací kabel mezi vnitřními jednotkami a na kabel dálkového
ovládání použijte stíněnou kroucenou dvojlinku.

Harmonické vlnění
V souvislosti s IEC 61000-3-2 je situace harmonického vlnění u
každého modelu dle následující tabulky:
Situace modelů v souvislosti s IEC 61000-3-2 Model
Vybavení v souladu s IEC 61000-3-2 RPI-(1.5-2.0)FSRE
Energetický úřad může v souvislosti s
harmonickým vlněním nařídit instalační
omezení
RPI-(2.5-6.0)FSRE

Detaily elektroinstalačního zapojení
1 Na ovládací kabel mezi venkovní jednotkou a vnitřní
jednotkou a mezi vnitřními jednotkami použijte stíněnou
kroucenou dvojlinku. Ve svorkovnicích jsou zapojené ke
koncovkám 1 a 2. Celková délka kabelu by měla být kratší
než 1000 m.
2 Na kabel dálkového ovládání použijte stíněnou kroucenou
dvojlinku. Celková délka kabelu by měla být kratší než
500 m. Pokud je celková délka kabelu kratší než 30 m, lze
použít jiné kabely (0,3 až 0,75 mm
2
), pokud splňují místní
předpisy. Stíněná kroucená dvojlinka dálkového ovládání je
na svorkovnici každé vnitřní jednotky zapojený ke svorkám
A a B.
3 Ověřte si, zda komunikační kabel mezi venkovní jednotkou
a vnitřními jednotkami (H-LINK) splňuje místní předpisy a
zda na něj nepůsobí žádný elektromagnetický šum. Musí
se jednat o stíněnou kroucenou dvojlinku (≥ 0,75 mm
2
) s
celkovou délkou H-LINKu < 1000 m.

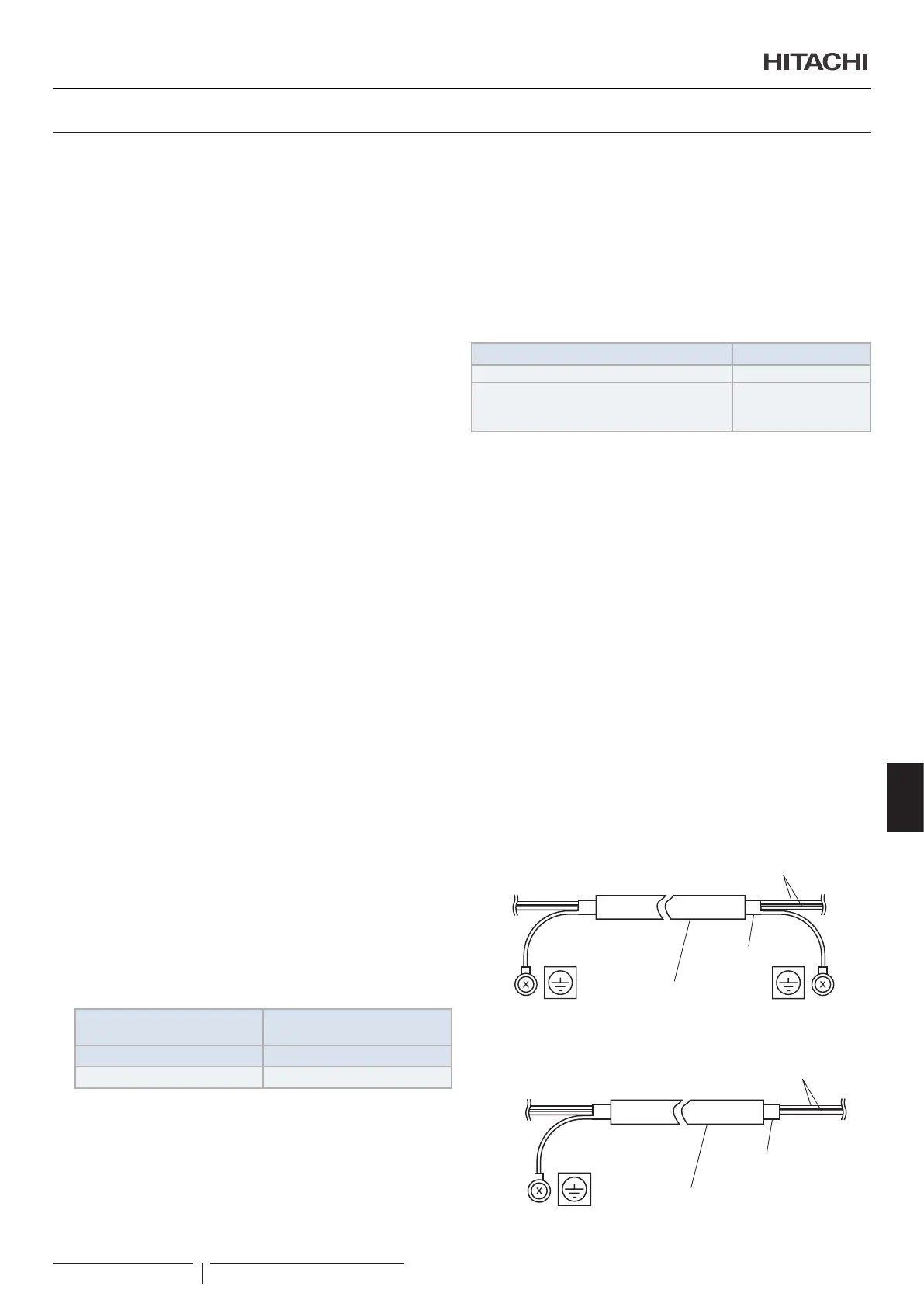

4 Ovládací kabel: zapojte oba konce stíněné kroucené
dvojlinky k uzemnění jako na obrázku.
Uzemnění
Uzemnění
Stíněná kroucená dvojlinka
Vodiče
Stínění
5 Kabel dálkového ovládání: Zapojte jeden konec stíněné
kroucené dvojlinky k uzemnění jako na obrázku.
Uzemnění
Stíněná kroucená dvojlinka
Vodiče
Stínění
