7 KABELANSCHLUSS
! GEFAHR
• Der Kabelanschluss muss von autorisierten Installateuren
durchgeführtwerden.Anderenfallskann einStromschlagoder
einBrandverursachtwerden.
• Führen Sie die Verkabelung gemäß den geltenden regionalen
Vorschriften und dem „Installations- und Betriebshandbuch”
durch.EsmusseineigenerStromkreisverwendetwerden.Wenn
die elektrische Verkabelung nicht vollständig ausgeführt wird,
odereinLeistungsausfalldesStromkreisesauftritt,kanndieszu
einemelektrischenStromschlagoderBrandführen.
• Installieren Sie an der Stromversorgungsleitung einen
ELB (Erdschlussschalter: 2/40/30 n/A/mA) und einen CB
(Trennschalter: 5A). Wenn dieser nicht verwendet wird,
andernfallsführtdieszuStromschlägenundBränden.
• SchaltenSiedenNetzstromzumInnengerätundzumAußengerät
AUS,bevorSiemitderArbeitanderVerkabelungodereinerder
regelmäßigen Überprüfungen beginnen.Andernfalls führt dies
zuStromschlägenundBränden.
• Schützen Sie Kabel, Ablaueitung, elektrische Bauteile usw.
vor Beschädigung durch Ratten oder andere Kleintiere.
Ungeschützte Bauteile werden möglicherweise von Ratten
angenagt.ImschlimmstenFallkanneszueinemBrandkommen.
• Wählen Sie die Kabelgröße, den ELB (Erdschlussschalter)
und den Isolierungsschalter gemäß den jeweiligen
regionalen Regulierungen und dem „Installations- und
Bedienungshandbuch”. Der geeignete Stromkreislauf muss
verwendetwerden.
• ZiehenSiedieSchraubenmitfolgendenDrehmomentenan.
M3.5 1,2 N-m
M4: 1,0 bis 1,3 N-m
• Schließen Sie Erdungskabel für das Außen- und Innengerät
an, um elektrische Stromschläge oder unvorhergesehene
Unfälle zu vermeiden. Der Erdungswiderstand muss geringer
als 1 Megaohm sein. Der Erdungskabelanschluss muss von
autorisiertenInstallateurendurchgeführtwerden.
• AchtenSiedarauf,dassbeiderBefestigungderWartungsklappe
keine Kabel eingeklemmt werden. Dadurch könnten
StromschlägeoderBrändeverursachtwerden.
! VORSICHT
• Stellen Sie sicher, dass die elektrischen Komponenten vor Ort
(Netzschalter, Stromkreisunterbrecher, Kabel, Rohranschlüsse und
Kabelanschlüsse) gemäß den elektrischen Daten des Technischen
Handbuchs ausgewählt wurden. Sicherstellen, dass die Komponenten
den National Electrical Code (NEC) (amerik.) Sicherheitsstandard für
Elektroinstallationen) erfüllen.
• Kontrollieren Sie, dass der Widerstand zwischen allen Stromkreisen
und Erde mindestens ein Megaohm beträgt, indem Sie den
Erdungswiderstand der Kontakte der Anschlussleiste bestimmen.
Ist dies nicht der Fall, lassen Sie das System erst laufen, wenn der
Fehlerstrom gefunden und repariert wurde.
• Schließen Sie die Stromversorgungskabel nicht an das Steuerkabel
an (Klemmen A, B, 1 und 2 von TB2.) Bei Anschluss wird die
Leiterplatte (PCB) beschädigt.
Kabelgröße der Stromquelle Übertragungskabelgröße
EN 60335-1 *1 EN 60335-1 *1
0,75mm
2
0,75mm
2
? HINWEIS
• Beachten Sie bei der Auswahl der Kabel vor Ort die örtlichen
Vorschriften und Bestimmungen.
• Die in der oben stehenden Tabelle mit *1 gekennzeichneten
Kabelstärken sind entsprechend der Europäischen Norm EN 60335-
1 für die maximale Stromstärke des Geräts ausgewählt. Verwenden
Sie auf keinen Fall Kabel, die leichter sind als die standardmäßigen
Gummischlauchleitungen (Code-Bezeichnung 60245 IEC 57) oder
Polychloropren-Gummischlauchleitungen (Code-Bezeichnung 60245
IEC 57).
• Verwenden Sie das abgeschirmte Twisted-Pair-Kabel für die
Steuerung zwischen Außengerät und Innengerät und das Steuerkabel
zwischen Innengeräte und dem Kabel der Fernbedienung.
Oberschwingungen
Gemäß IEC 61000-3-2 ist die Lage dieser Oberschwingungen
für die einzelnen Modelle wie folgt:
Lage der Modelle in Bezug auf IEC 61000- 3-2 Modell
Gerät erfüllt die Norm IEC 61000-3-2 RPI-(1.5-2.0)FSRE
Versorgungseinrichtungen können in
Bezug auf die Oberschwingungsströme
Installationsbeschränkungen anordnen
RPI-(2.5-6.0)FSRE
Details des elektrischen Kabelanschlusses
1 Abgeschirmtes Twisted-Pair-Kabel für das Steuerkabel
zwischen dem Außengerät und dem Innengerät und
zwischen den Innengeräten verwenden. Sie werden an die
Klemmen 1 und 2 an den Anschlussleisten angeschlossen.
Die Gesamtkabellänge sollte weniger als 1000 m betragen.
2 Abgeschirmtes Twisted-Pair-Kabel für das
Fernbedienungskabel verwenden. Die Gesamtkabellänge
sollte weniger als 500m betragen. Wenn die
Gesamtkabellänge weniger als 30 m beträgt, können andere
Kabel (0,3 bis 0,75 mm²) verwendet werden, wenn sie
den örtlichen Vorschriften entsprechen. Das abgeschirmte
Fernbedienungs-Twisted-Pair-Kabel wird an die Klemmen
A und B der Anschlussleiste von jedem Innengerät
angeschlossen.
3 Stellen Sie sicher, dass das Kommunikationskabel zwischen
Außengerät und Innengeräten (H-LINK) den örtlichen
Vorschriften entspricht und nicht durch elektromagnetisches
Rauschen beeinträchtigt wird. Es muss ein abgeschirmtes
Twisted-Pair-Kabel (≥ 0,75 mm²) mit einer H-LINK-
Gesamtlänge <1000 m sein.

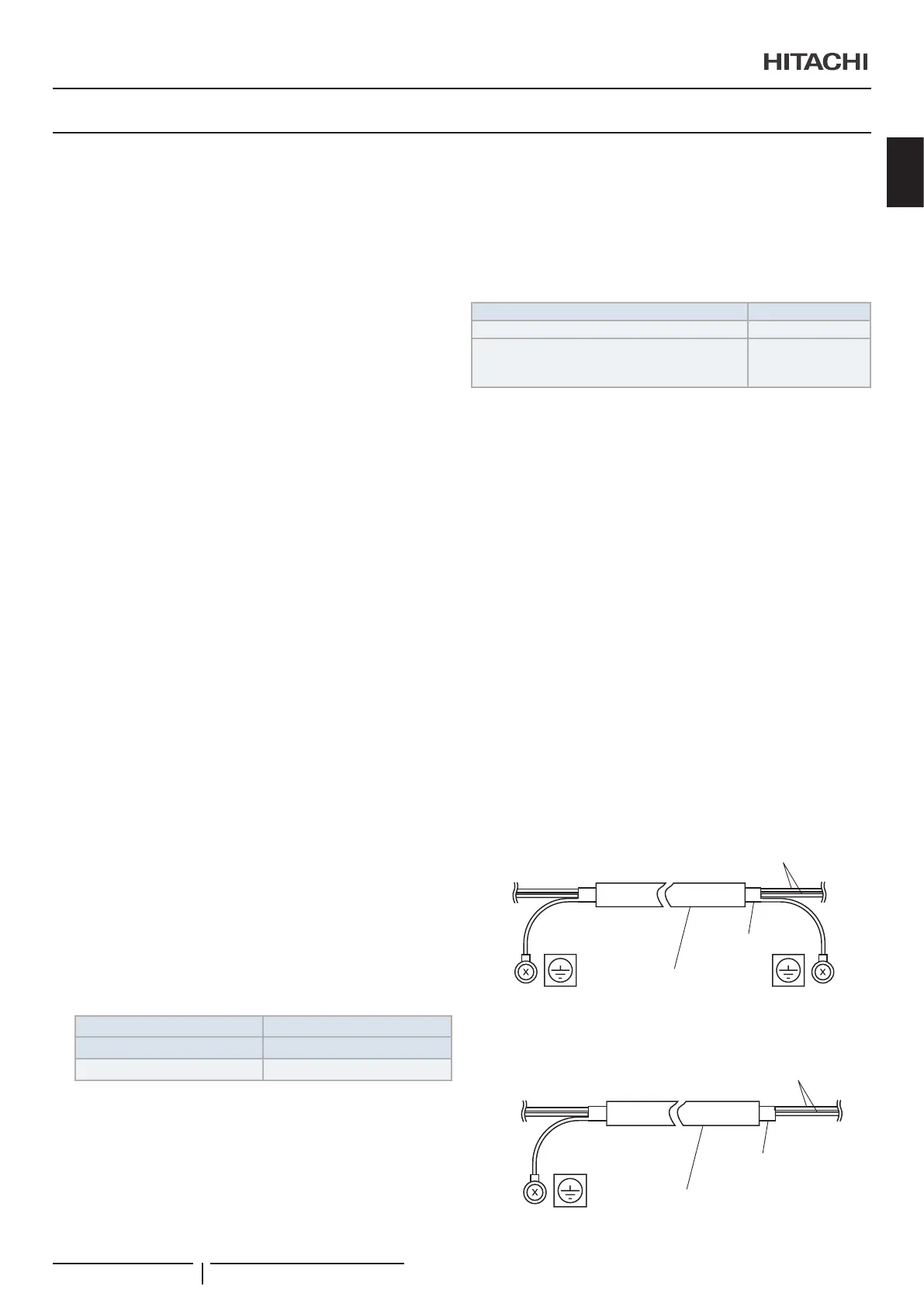

4 Steuerkabel: Schließen Sie die beiden Enden des
abgeschirmten Twisted-Pair-Kabels wie gezeigt an die Erde
an.
Erdung
Erdung
Abgeschirmtes Twisted-Pair-
Kabel
Kabel
Abschirmung
5 Fernbedienungskabel: Schließen Sie ein Ende des
abgeschirmten Twisted-Pair-Kabels wie gezeigt an die Erde
an.
Erdung
Abgeschirmtes Twisted-Pair-
Kabel
Kabel
Abschirmung
KABELANSCHLUSS
PMML0528 rev.1 - 02/2021
63
DE
