HOLEMAKER PRO 40 - Page 19

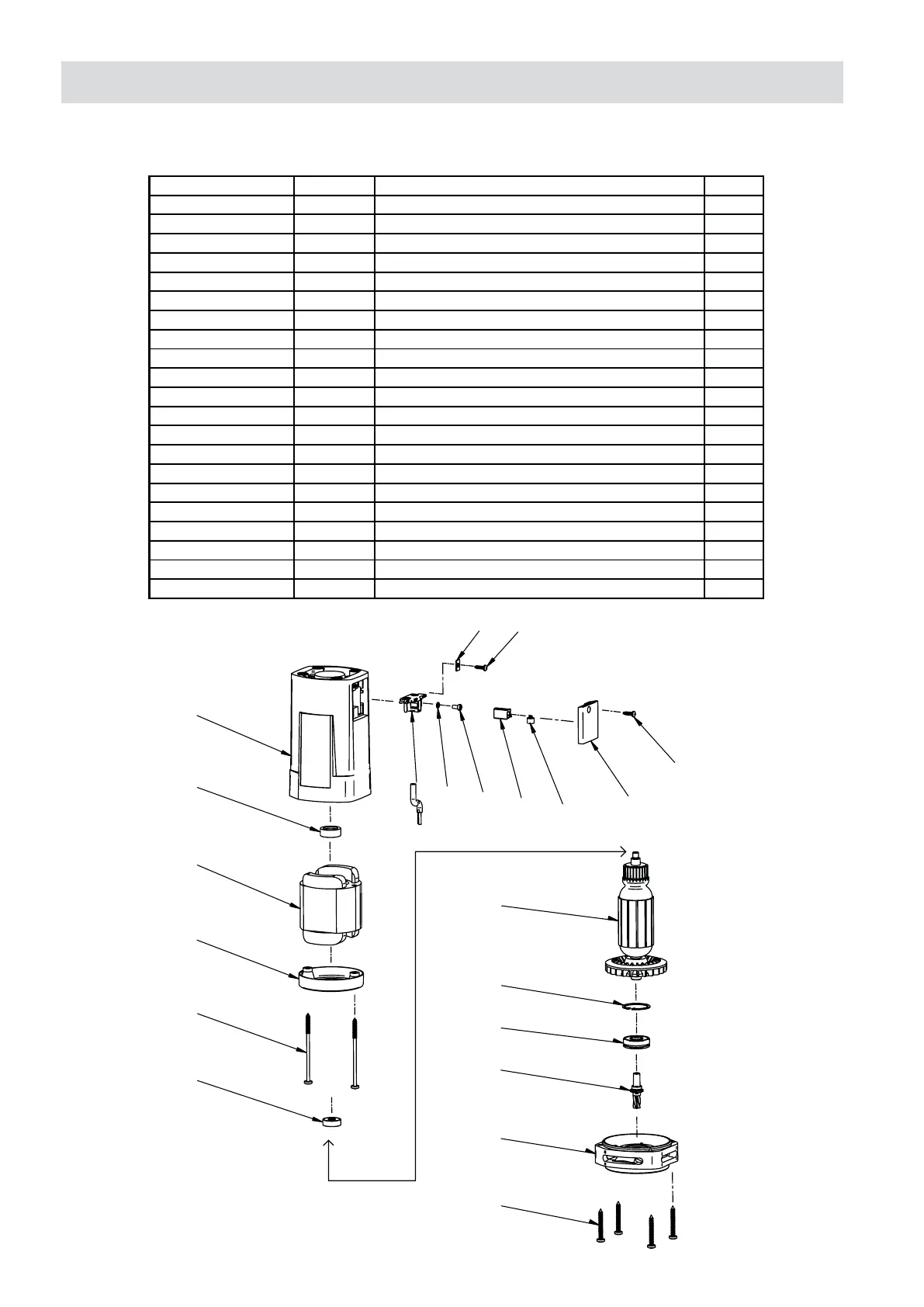

MACHINE BREAKDOWN
MOTOR
Part No.
ITEM DESCRIPTION QTY
SPHM4021311 2.1.3.1.1 GEARBOX COVER
1
SPHM4021312 2.1.3.1.2 GEAR SHAFT
1
SPHM4021313 2.1.3.1.3 ARMATURE 230V
1
2.1.3.1.4 BEARING 629ZZ TNG C3 S
1
2.1.3.1.5 BEARING 6201 2BRS T9H C3
1
SPHM4021316 2.1.3.1.6 INTERNAL RETAINING RING 32W
1
SPHM4021317 2.1.3.1.7 FIELD FRAME
1
SPHM4021318 2.1.3.1.8 FIELD 230V
1
SPHM4021319 2.1.3.1.9 FIELD SHIELD
1
2.1.3.1.10 SCREW 5X85
2
SPHM40213111 2.1.3.1.11 RUBBER INSERT
1
SPHM40213112 2.1.3.1.12 BRUSH HOLDER
2
SPHM40213113 2.1.3.1.13 PLATE 8x13
2
SPHM40213114 2.1.3.1.14 SPRING
2
SPHM40213115 2.1.3.1.15 MOTOR BRUSH 6,4x12,5x19
2
SPHM40213116 2.1.3.1.16 COVER
2
2.1.3.1.17 SCREW TW4x13
2
2.1.3.1.18 SCREW Ph-TZ 3,5x13
2
2.1.3.1.19 SCREW M4x8-5.8b
2
2.1.3.1.20 SPRING WASHER 4,2x0,5
2
2.1.3.1.21 SCREW 5x55
4
BE629ZZ
BE6201DW
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
18
19
17
20
21
19
BE627ZZ 627ZZ
