3
Designaciones de las terminales
Sistemas convencionales Sistemas de bomba de calor
Terminal Descripción Terminal Descripción
S/S
Entrada para un sensor interior
cableado, sensor exterior o de piso
S/S
Entrada para un sensor
cableado interior o exterior
Y Etapa de compresión 1 Y Etapa de compresión 1
Y2 Etapa de compresión 2 Y2 Etapa de compresión 2
G Relé del ventilador G Relé del ventilador
C
Cable común de 24 Vca del lado
secundario del transformador
de refrigeración (en el caso de
sistemas de 2 transformadores)
C
Cable común de 24 Vca del lado
secundario del transformador
de refrigeración
K*
Conectar a K en el adaptador del
cable C
K*
Conectar a K en el adaptador del
cable C
U/U**
Relé para humidificador,
deshumidificador o ventilador
U/U**
Relé para humidificador,
deshumidificador o ventilador
A L/A
Conectar al monitor de
compresión
W Calefacción de 1 etapa O/B
Válvula de conversión para
bombas de calor
W2 Calefacción de 2 etapa Aux Calefacción de respaldo
E Calefacción de emergencia
R
Transformador de calefacción de
24 Vca
R
Transformador de calefacción
de 24 Vca
Rc
Transformador de refrigeración
de 24 Vca
Rc
Transformador de refrigeración
de 24 Vca
* El Adaptador del cable C THP9045 se usa en sistemas de calefacción/refrigeración cuando solo
se tienen cuatro cables en el termostato y necesita un quinto cable para un cable común. Utilice la
terminal K en lugar de las terminales G e Y en sistemas convencionales o de bomba de calor para
proporcionar control del ventilador y el compresor a través de un único cable; el cable que no se use se
convertirá en el cable común. Consulte las instrucciones de THP9045 para obtener más información.
** Consulte la nota sobre terminales de cableado U en la siguiente página.

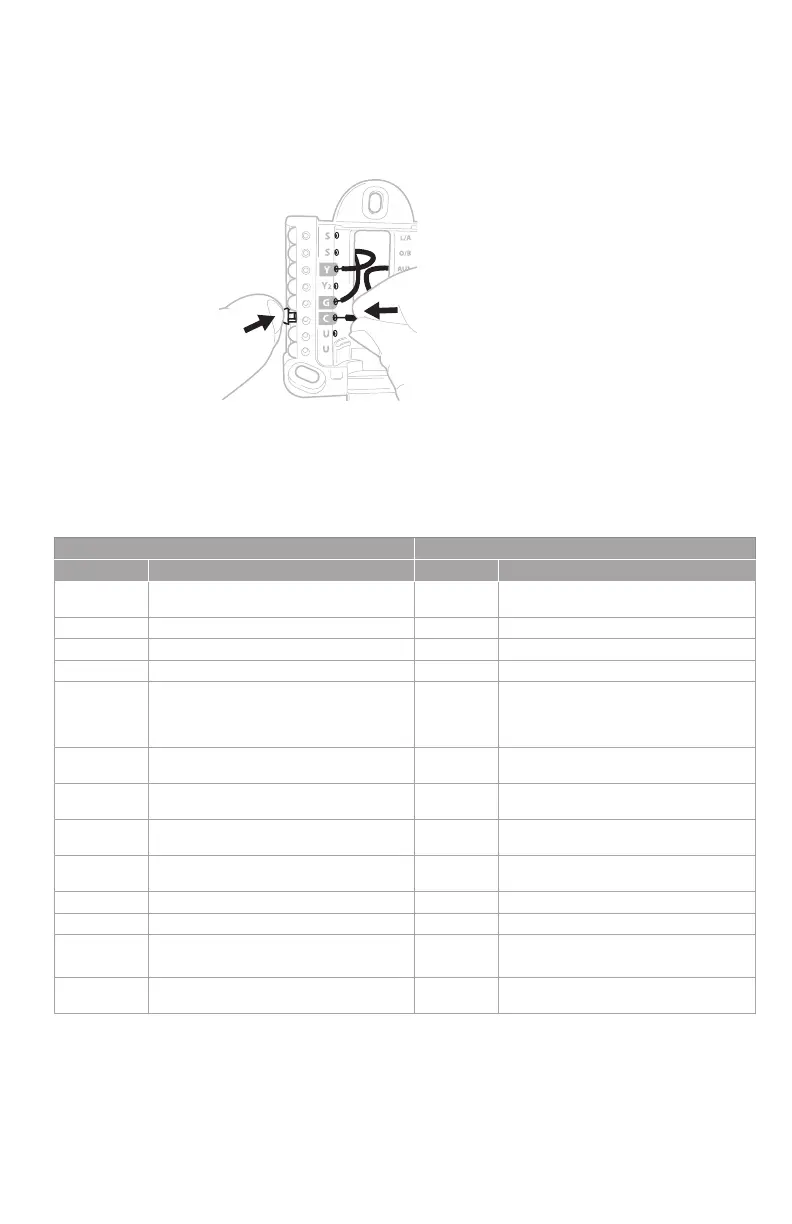

Cableado UWP
Empuje las lengüetas para colocar los cables en los orificios interiores de sus
terminales correspondientes en el UWP (un cable por terminal) hasta que estén
firmes en su lugar. Tire suavemente de los cables para verificar que estén
asegurados. Si necesita volver a liberar los cables, empuje las lengüetas de la
terminal a los lados del UWP.
El cableado es solo a modo de
ejemplo; el suyo puede variar.
Nota: Los modelos T10+ pueden
vincularse de forma inalámbrica
a un EIM (Equipment Interface
Module; módulo de interfaz de
equipo) THM04R3000. Si usa el
EIM THM04R3000, conecte solo
R y C al T10+ para proporcionar
energía al termostato. Luego, siga
los diagramas de cableado incluidos
en el material informativo del EIM.
