4
Configuración de las lengüetas deslizantes

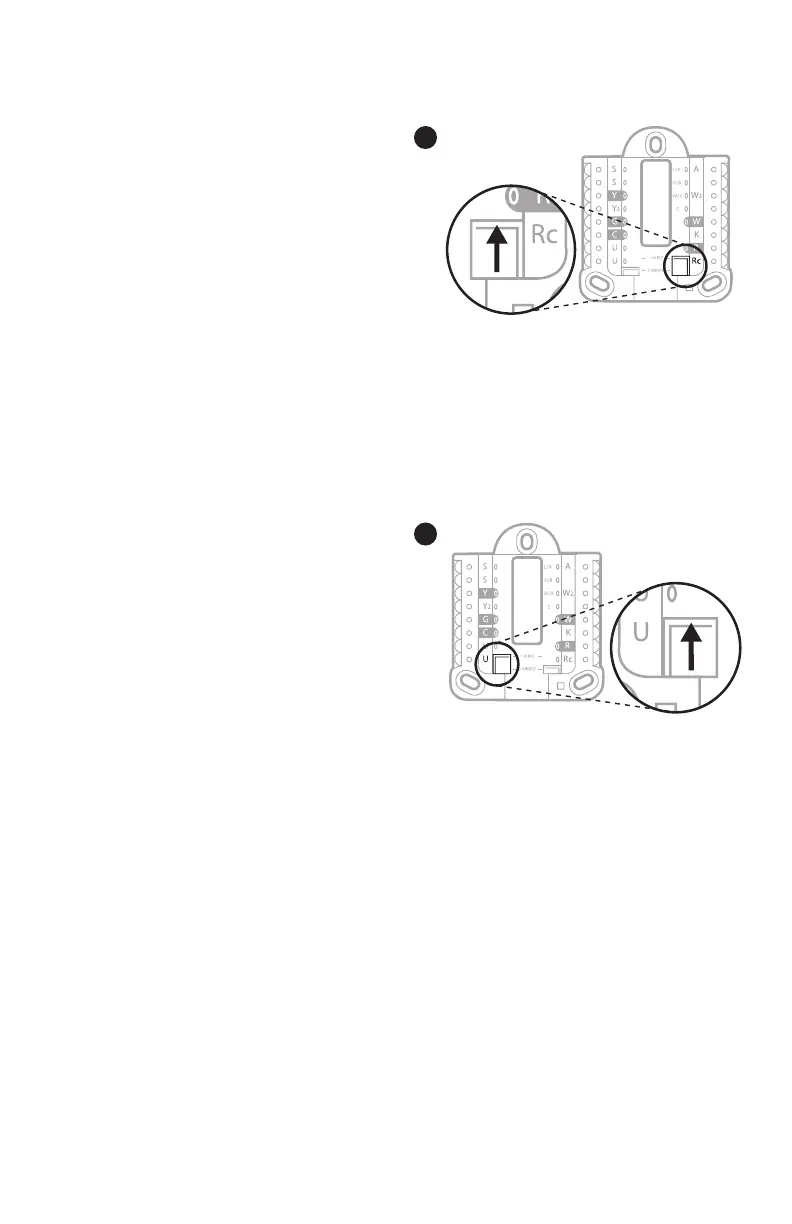

Configure la lengüeta deslizante
R; consulte la Figura 9.
• Utilice el puente incorporado
(lengüeta deslizante R) para
diferenciar entre sistemas de uno o dos
transformadores.
• Si solo hay un cable R y está conectado
a la terminal R, Rc o RH del termostato
anterior, coloque el deslizante en la
posición hacia arriba (1 cable).
• Si solo hay un cable conectado a la
terminal R y un cable conectado a la
terminal Rc, coloque el deslizante en la
posición hacia abajo (2 cables).
Configure la lengüeta deslizante
U; consulte la Figura 10.
• Use el puente integrado (lengüeta
deslizante U) para el dispositivo IAQ.
• Cuando la lengüeta deslizante U se
encuentra en la posición hacia abajo
(2 cables), los contactos U son un
conjunto de contactos secos.
• Si su dispositivo IAQ recibe
alimentación del transformador de
refrigeración, mueva la lengüeta
deslizante U a la posición hacia
arriba (1 cable). Al hacer esto, el
terminal U inferior se conecta en
puente internamente con el terminal
Rc. En esta aplicación, conectaría un
cable del dispositivo IAQ al terminal
U superior y el otro al lado común del
transformador de refrigeración. La
configuración de 1 cable se usa con
mayor frecuencia al usar un regulador
de aire fresco para la ventilación o un
ventilador de baja velocidad para la
deshumidificación.
• Consultar los ejemplos de cableado en
la siguiente página.
