TH6320U2008,
TH6220U2000,
TH6210U2001,
Lire avant l’installation
Notice d’installation
T6 Pro Thermostat
programmable
La boîte comprend :
• Thermostat T6 Pro
• Système de montage UWP™
• Plaque décorative
• Vis et chevilles
• 2 piles AA
• Documentation du thermostat
REMARQUE : Si la plaque de recouvrement
en option n’est pas requise, consultez la
section « Installation du système de montage
UWP » à la page suivante.
Utilisez la plaque de recouvrement en
option lorsque vous devez couvrir les
coupures de peinture de l’ancien thermostat.
Il existe différentes plaques de recouvrement
selon la date de fabrication du thermostat.

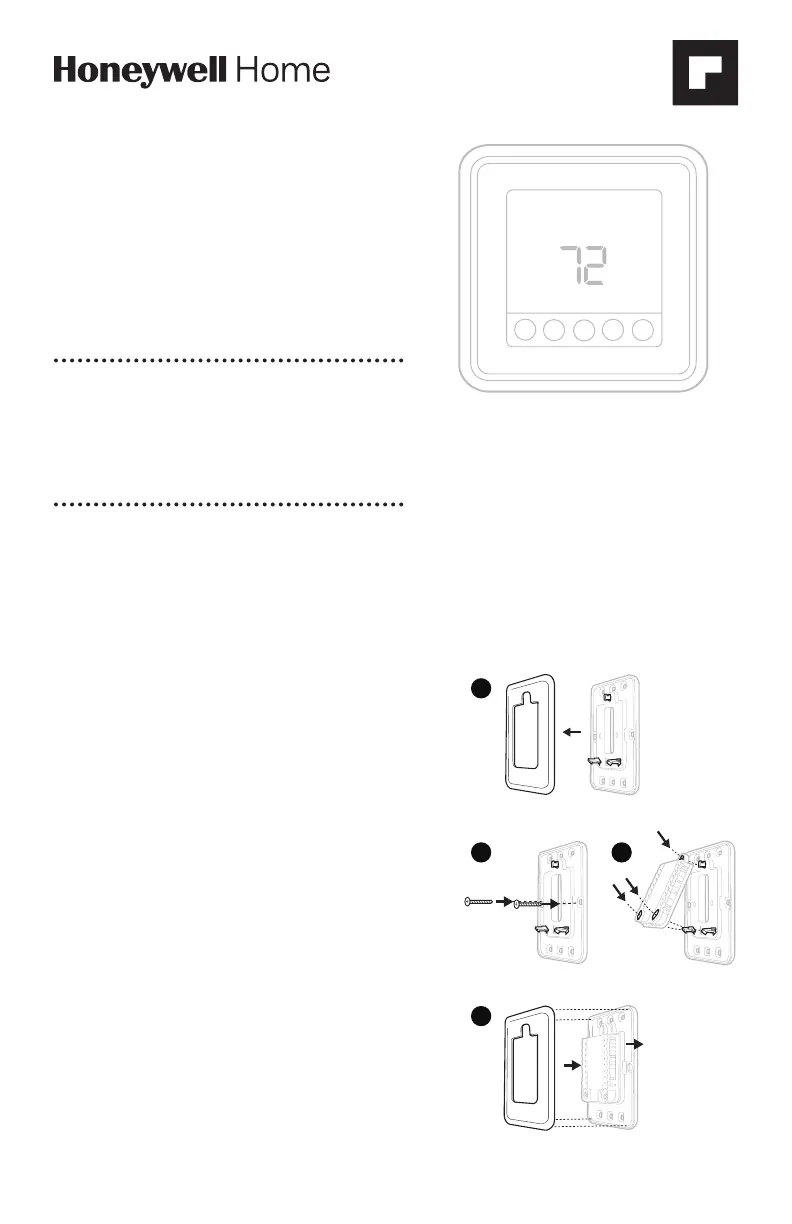

Plaque de recouvrement carrée :
1. Séparez la plaque de recouvrement de la
plaque de fixation.
2. Fixez la plaque de fixation au mur en
utilisant n’importe lesquels des 8 trous
de vis. Insérez et vissez les vis de fixation
fournies avec la trousse de plaque de
recouvrement. Ne serrez pas trop. Voir
la figure 2. Confirmez que la plaque de
recouvrement est de niveau.
3. Attachez la plaque UWP en la suspendant
depuis le crochet supérieur de la plaque
de fixation, puis encliquetez le bas de la
plaque UWP. Voir la figure 3.
4. Encliquetez la plaque de recouvrement
sur la plaque de fixation. Voir la figure 4.
Utilisez les vis
et les ancrages
muraux fournis.
Installation de la plaque de couvercle en option
4
3
2
1
