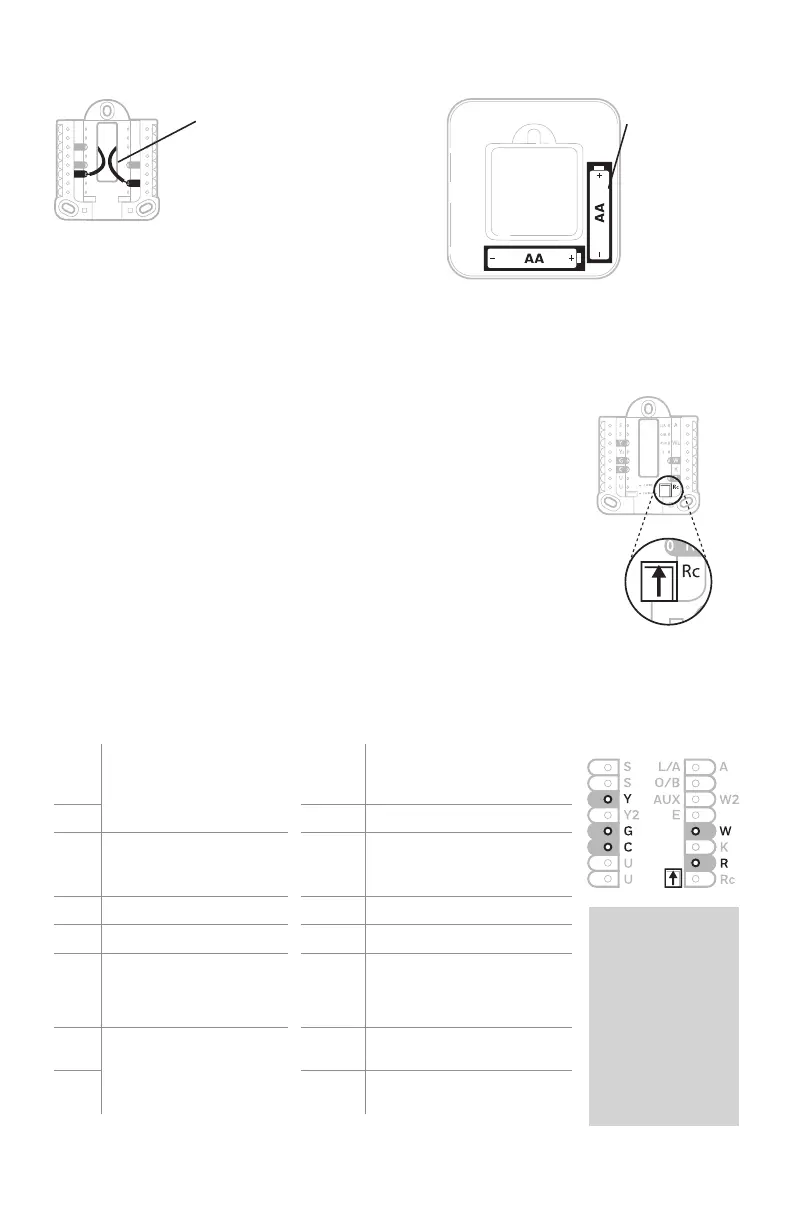

Designaciones del terminal de cableado
S
Entrada para sensores cableados
internos o externos (TH6320U y
TH6220U únicamente)
L/A - A
Entrada de detección de falla de la
bomba de calor (Se requiere de un
cable común (C) para LA/A )
S
O/B Válvula de cambio
Y
Contactor del compresor (etapa 1)
AUX -
W2
Calefacción auxiliar
Calefacción (etapa 2)
Y2
Contactor del compresor (etapa 2) E Calefacción de emergencia
G
Ventilador W Calefacción (etapa 1)
C
Común de 24 V CA. Para sistemas
de 2 transformadores, utilice el
cable común del transformador de
refrigeración.
K Sin usar
U
Sin usar
R
Alimentación de 24 V CA desde el
transformador de calefacción*
U
Rc
Alimentación de 24 V CA desde el
transformador de refrigeración*
Nota: No todos
los terminales se
pueden utilizar,
dependiendo del
tipo de sistema
que se está
cableando. Los
terminales de uso
más común están
sombreados.
Configure la lengüeta del control
deslizante R.
Utilice el puente integrado (lengüeta deslizante R) para
diferenciar entre uno o dos sistemas de transformadores.
Si hay solo un cable R y está conectado al terminal R, Rc o
RH, coloque el control deslizante en la posición superior (1
cable).
Si hay solo un cable conectado al terminal R y un cable
conectado al terminal Rc, configure el control deslizante en
la posición inferior (2 cables).
NOTA: Las lengüetas de los controles deslizantes para
terminales U deben dejarse en su lugar en los modelos T6 Pro.
Configuración de las lengüetas de los controles deslizantes
Lengüeta del control
deslizante R/Rc
Sistema de montaje con UWP
* El terminal se puede puentear utilizando la lengüeta del control deslizante. Consulte “Configuración de
las lengüetas de los controles deslizantes”
S
S
Y
2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
Opciones de suministro eléctrico
Inserte los cables R
y C en los terminales
designados para el
suministro primario de
de energía de CA (el
terminal C es opcional si
se instalan baterías, pero
se recomienda). Retire los
cables presionando las
lengüetas terminales.
Inserte las
baterías
AA para
suministro
de energía
primaria o de
reserva.
