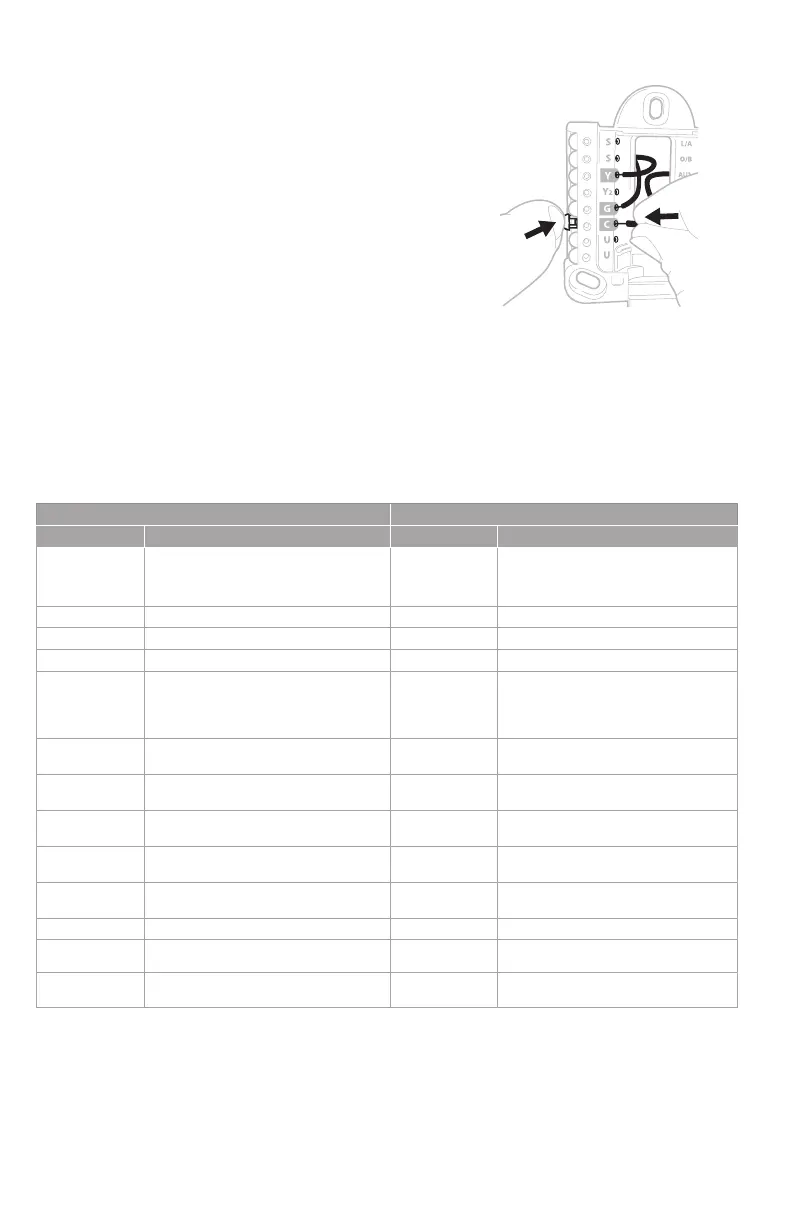

Désignations des bornes
Systèmes conventionnels Systèmes de thermopompes
Borne Description Borne Description
S/S
Entrées pour capteurs
intérieurs ou extérieurs
S/S
Entrées pour capteurs
intérieurs ou extérieurs
Y Étage 1 du compresseur Y Étage 1 du compresseur
Y2 Étage 2 du compresseur Y2 Étage 2 du compresseur
G Relais de ventilateur G Relais de ventilateur
C
Fil commun 24 V c.a. du côté
secondaire du transformateur
de refroidissement (pour 2
transformateurs).
C
Fil commun 24 V c.a. du côté
secondaire du transformateur
de refroidissement
K*
Connecter à la borne K sur
l’adaptateur de filC
K*
Connecter à la borne K sur
l’adaptateur de filC
U/U** Relais pour la ventilation U/U** Relais pour la ventilation
A L/A
Connectez au moniteur du
compresseur
W Étage 1 du chauffage O/B
Vanne de commutation pour
thermopompes
W2 Étage 2 du chauffage Aux Chauffage de secours
E Chauffage d’urgence
R
Transformateur de chauffage
24 V c.a.
R
Transformateur de chauffage
24 V c.a.
Rc
Transformateur de
refroidissement 24 V c.a.
Rc
Transformateur de
refroidissement 24 V c.a.
* L’adaptateur de filC THP9045A1098 est utilisé sur les appareils de chauffage/climatisation com-
prenant des thermostats à quatre fils et qu’un cinquième fil est nécessaire pour agir comme fil neutre.
Utilisez la borne K au lieu des bornes Y et G sur les systèmes conventionnels ou de thermopompe pour
assurer une régulation du ventilateur et du compresseur par un seul fil. Le fil inutilisé devient alors le
fil commun. Voir les instructions du THP9045 pour plus d’informations.
** La ventilation n’est pas disponible sur tous les modèles. Lorsque le curseur U est sur la position
basse (2 fils), les contacts U sont un ensemble de contacts secs. Si le système de ventilation néces-
site 24 volts, placez le curseur U en position haute (1 fil). La borne U inférieure est reliée de manière
interne à la borne Rc. Dans cette application, vous devez brancher un fil de votre registre à la borne U
supérieure et l’autre au côté commun du transformateur.
Câblage du système UWP
Appuyez sur les languettes pour insérer les
fils dans les orifices internes de leurs bornes
correspondantes sur le système UWP (un
fil par borne) jusqu’à ce qu’ils soient ferme-
ment placés. Tirez délicatement sur les fils
pour vérifier qu’ils sont bien placés. Si les fils
doivent être retirés ultérieurement, appuyez
sur les languettes des bornes sur les côtés du
système UWP.
Ce câblage n’est qu’un exemple
et votre configuration peut être
différente.
