Réglages des curseurs

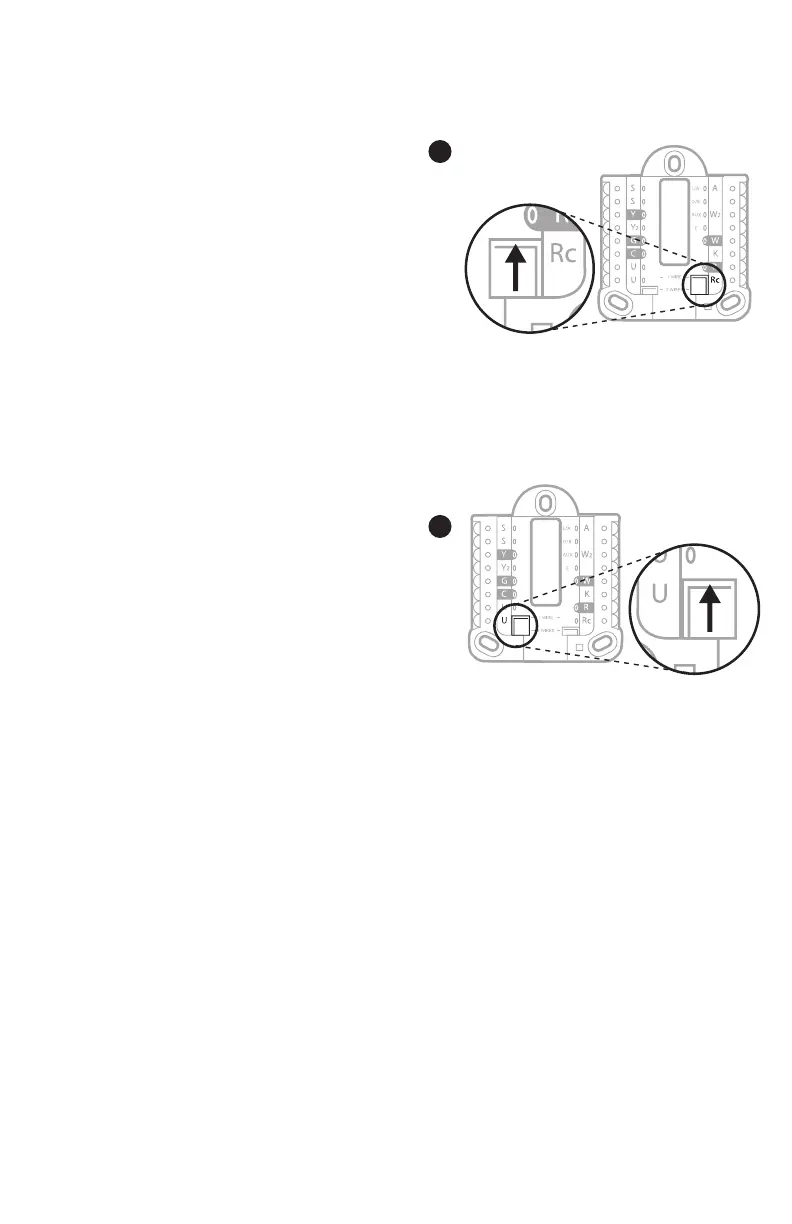

Réglez le curseur R, voir la
Figure 1.
• Utilisez le cavalier intégré (curseur
R) pour faire la différence entre
les systèmes à un ou deux
transformateurs.
• S’il n’y a qu’un seul fil R et s’il est
connecté à la borne R, Rc ou RH sur
l’ancien thermostat, réglez le curseur
sur la position haute (1 fil).
• S’il y a un fil connecté à la borne R et
un fil connecté à la borne Rc, réglez le
curseur sur la position basse (2 fils).
Réglez le curseur U, voir la
Figure 2.
• Utilisez le cavalier intégré (curseur
U) du relais pour câbler la ventilation.
Veuillez noter que la ventilation n’est
pas prise en charge sur tous les
modèles.
• Lorsque le curseur U est en position
basse (2 fils), les contacts sont un
ensemble de contacts secs.
• Si le ventilateur est alimenté par le
transformateur de refroidissement,
déplacez le cavalier en position haute
(1 fil). Avec ce cavalier configuré
pour 1 fil, la borne U inférieure est
reliée de manière interne à la borne
Rc. Dans cette application, branchez
un fil du registre du ventilateur à la
borne U et l’autre au côté commun
du transformateur du système de
refroidissement.
