4

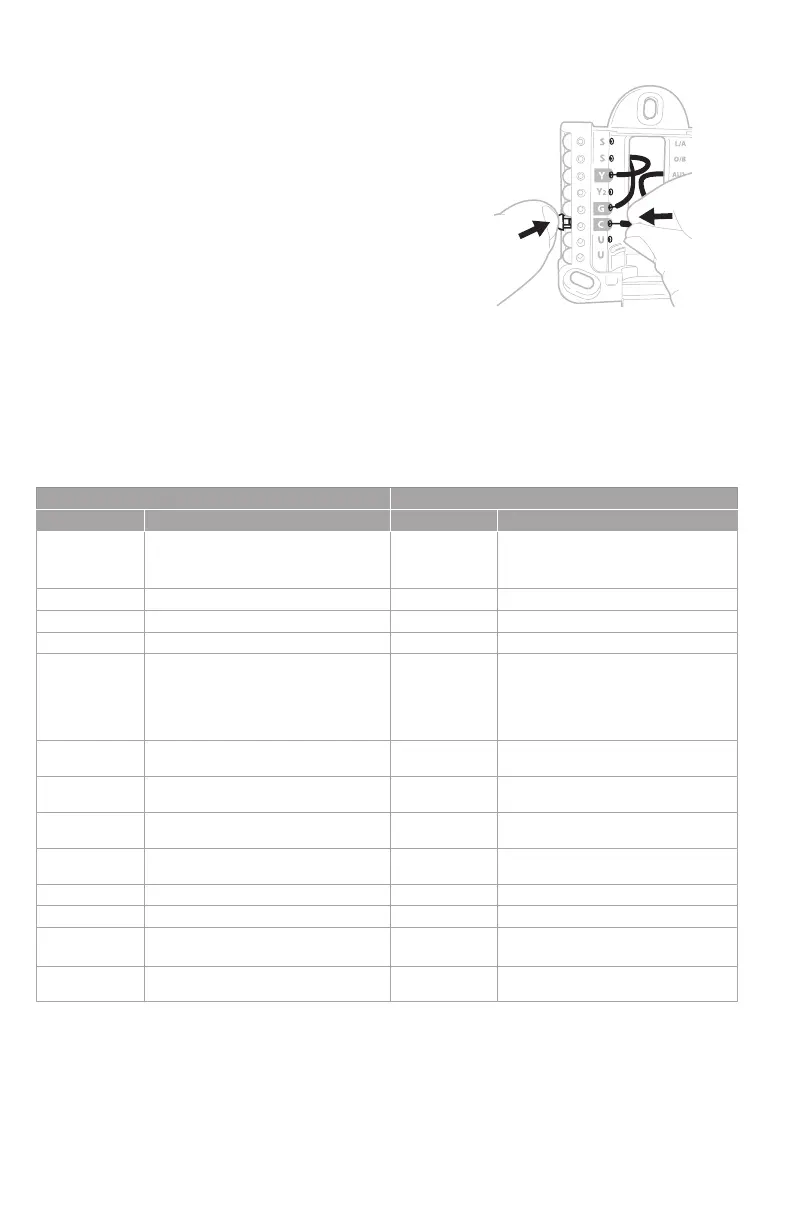

Designaciones de los terminales
Sistemas convencionales Sistemas de bomba de calor
Terminal Descripción Terminal Descripción
S/S
Entrada para sensores
cableados internos o externos
S/S
Entrada para sensores
cableados internos o externos
Y Etapa 1 del compresor Y Etapa 1 del compresor
Y2 Etapa 2 del compresor Y2 Etapa 2 del compresor
G Relé del ventilador G Relé del ventilador
C
Cable común de 24 V CA
procedente del lateral
secundario del transformador
de refrigeración (si tiene
2 transformadores)
C
Cable común de 24 V CA
procedente del lateral
secundario del transformador
de refrigeración
K*
Conectar a K en el adaptador
del cable C
K*
Conectar a K en el adaptador
del cable C
U/U** Relé de ventilación U/U** Relé de ventilación
A L/A
Conexión al monitor del
compresor
W Etapa de calor 1 O/B
Válvula de cambio para
bombas de calor
W2 Etapa de calor 2 Aux Calefacción de reserva
E Calefacción de emergencia
R
Transformador de 24 V CA de
la calefacción
R
Transformador de 24 V CA de
la calefacción
Rc
Transformador de 24 V CA de
la refrigeración
Rc
Transformador de 24 V CA de
la refrigeración
* El adaptador del cable C THP9045A1098 se usa en sistemas de calefacción/refrigeración cuando solo se tienen
cuatro cables en el termostato y se necesita un quinto cable para un cable común. Use el terminal K en lugar de los
terminales Y y G en los sistemas convencionales o de bombas de calor para controlar el ventilador y el compresor a
través de un solo cable; el cable sin usar se convertirá en su cable común. Consulte las instrucciones de THP9045
para obtener más información.
** La ventilación no está disponible en todos los modelos. Cuando el control deslizante U está en la posición inferior (2
cables), los contactos U son un conjunto de contactos en seco. Si su sistema de ventilación requiere 24 voltios, mueva
el control deslizante U en la posición superior (1 cable). El terminal U inferior se conecta internamente al terminal Rc.
En esta aplicación, deberá conectar un cable de su regulador al terminal U superior y el otro al lado común del trans-
formador.
Cableado de la UWP
Presione hacia abajo las lengüetas para
insertar los cables en los agujeros internos
de sus terminales correspondientes en la
UWP (un cable por terminal) hasta que estén
firmemente en su lugar. Hale suavemente los
cables paras verificar que estén seguros. Si
necesita soltar los cables nuevamente, pre-
sione hacia abajo las lengüetas terminales
que están a los lados de la UWP.
Este cableado es
solo un ejemplo, el
suyo puede variar.
