5
Configuración de las lengüetas de los controles deslizantes

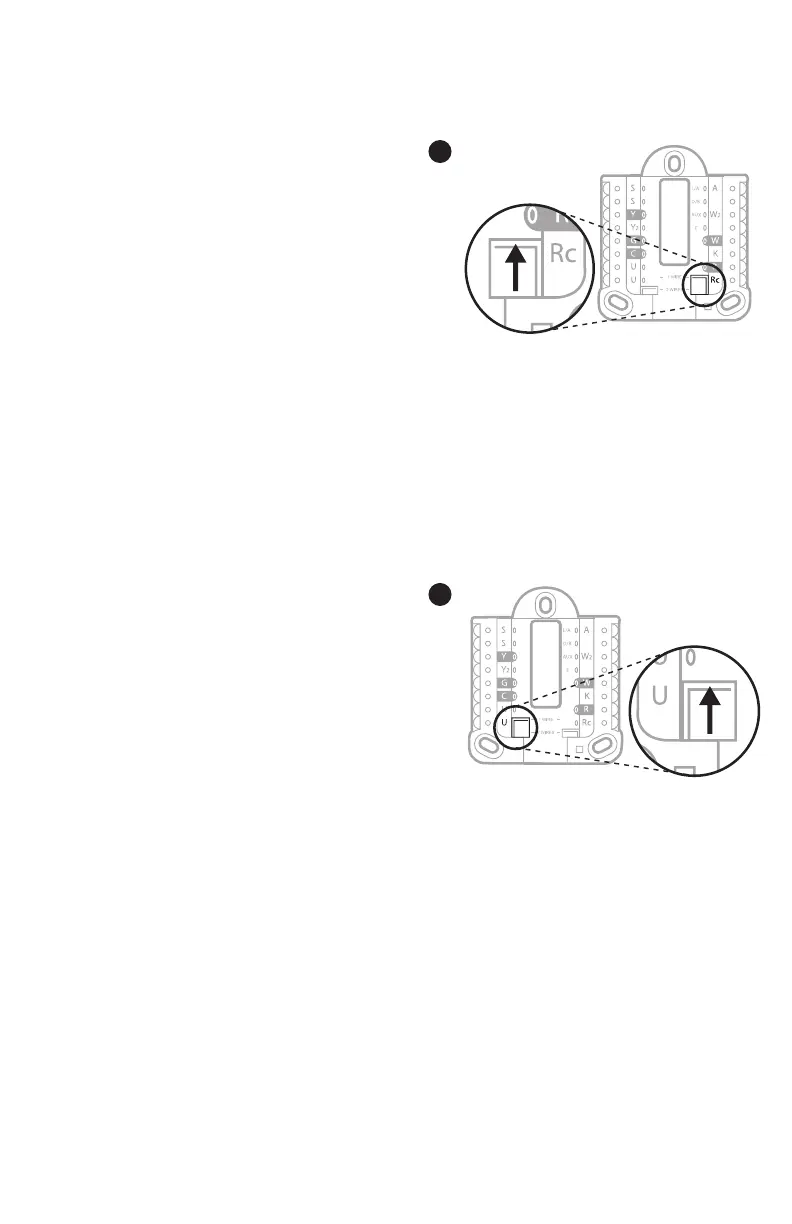

Configure la lengüeta del control
deslizante R (consulte la Figura 1).
• Use el puente integrado (lengüeta
del control deslizante R) para
diferenciar entre uno o dos sistemas de
transformadores.
• Si hay solo un cable R y este está
conectado al terminal R, Rc o RH del
termostato actual, mueva el dispositivo
deslizante a la posición superior (1
cable).
• Si hay solo un cable conectado al
terminal R y un cable conectado
al terminal Rc, configure el control
deslizante en la posición inferior (2
cables).
Configure la lengüeta del control
deslizante U (consulte la Figura 2).
• Use el puente integrado (lengüeta
del control deslizante U) del relé para
cablear la ventilación. Tenga en cuenta
que la ventilación no es compatible en
todos los modelos.
• Cuando la lengüeta del control
deslizante U está en la posición
inferior (2 cables), los contactos U son
un conjunto de contactos en seco.
• Si el ventilador está alimentado por el
transformador de refrigeración, mueva
el interruptor de puenteo a la posición
superior (1 cable). Con este interruptor
configurado para 1 cable, el terminal U
inferior está internamente conectado
al terminal Rc. En esta aplicación,
conecte un cable del regulador de
ventilación al terminal U y el otro al
lado común del transformador del
sistema de refrigeración.
2
1
