Mesuresdedébitd’air–VNT5070uniquement(suite)
MF33131
HAUTE
HAUTE
BASSE
BASSE

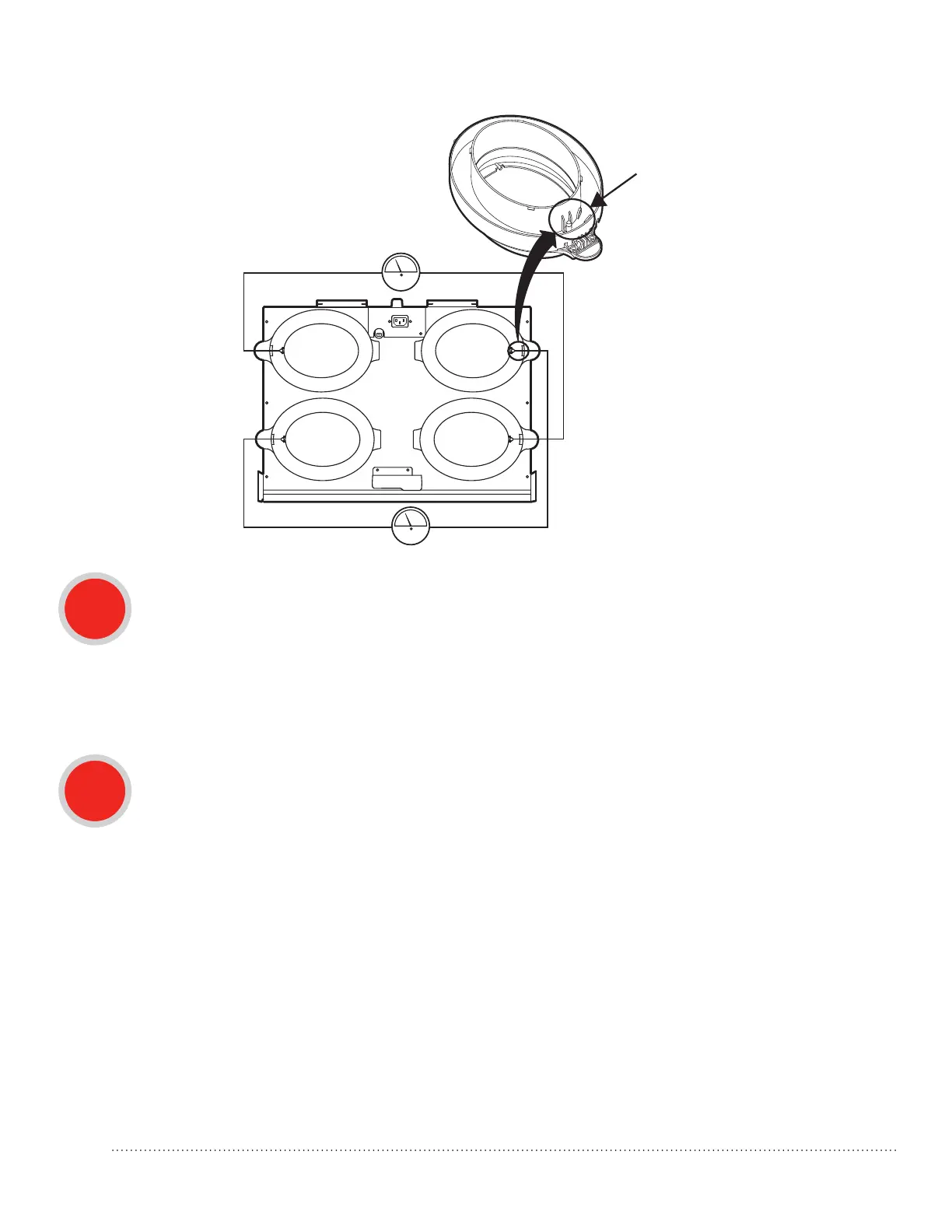

UN DÉBITMÈTRE À HÉLICE
DÉBITMÈTRE À HÉLICE
ORIFICE DE PRESSION
AIR D'ÉVACUATION
AIR FRAIS
Étapes avant et après l’équilibrage
1 a. Installezlerevêtementinterne(pare-vapeur)duconduitexiblesurlecollieretscellezavec
 durubanàconduits,dumastic,etc.Remarque:L’isolationexibledoitêtreécartéeducollierde
 conduitpourpouvoiraccéderauxoricesdepression.
b. Procédez aux étapes d’équilibrage décrites ci-dessous.
c. Branchezlesoricesdepression.
d. Tirezl’isolationduconduitexiblesurlecollierdeconduitetinsérezdanslecollierdouble;scellez
l’isolation sur le collier de conduit avec du ruban à conduits.
a. Mesurezledifférentieldepressionsurlesoriceshautetbasduuxd’aird’ÉVACUATIONà
l’aide d’un débitmètre à hélice ou d’un autre manomètre.
b. Mesurezledifférentieldepressionsurlesoriceshautetbasduuxd’airFRAISàl’aided’un
débitmètre à hélice ou d’un autre manomètre.
c. Consultez les débits d’air correspondants sur le tableau de corrélation pression-débit.
d. Réglez les débits pour les équilibrer en réglant les vitesses des moteurs de ventilateurs.
e. Généralement, le ventilateur présentant le débit d’air le plus élevé est réglé sur le débit d’air du
ventilateur présentant le débit d’air le plus bas.
f. Les réglages des moteurs sont décrits dans la section précédente.
Étapes de l’équilibrage
2
Systèmes de ventilation VRE/VRC TrueFRESH™ 69-2480EF—17
