Procédure d’équilibrage
Systèmes de ventilation VRE/VRC TrueFRESH™ 69-2480EF—17
72
a. Assurez-vous que le sélecteur de vitesse est à la position INTER ou CONT.
b. Appuyez simultanément sur les boutons + et – simultanément pendant 5 secondes jusqu’à ce
que le voyant DEL vire au jaune, ce qui indique que vous êtes au mode équilibrage.
Au mode équilibrage, le sélecteur permet de choisir le moteur, le moteur droit (air vicié) lorsqu’il
est à la position INTER, les deux moteurs à la fois à la position CONT, et le moteur gauche (air
frais) à la position OFF.

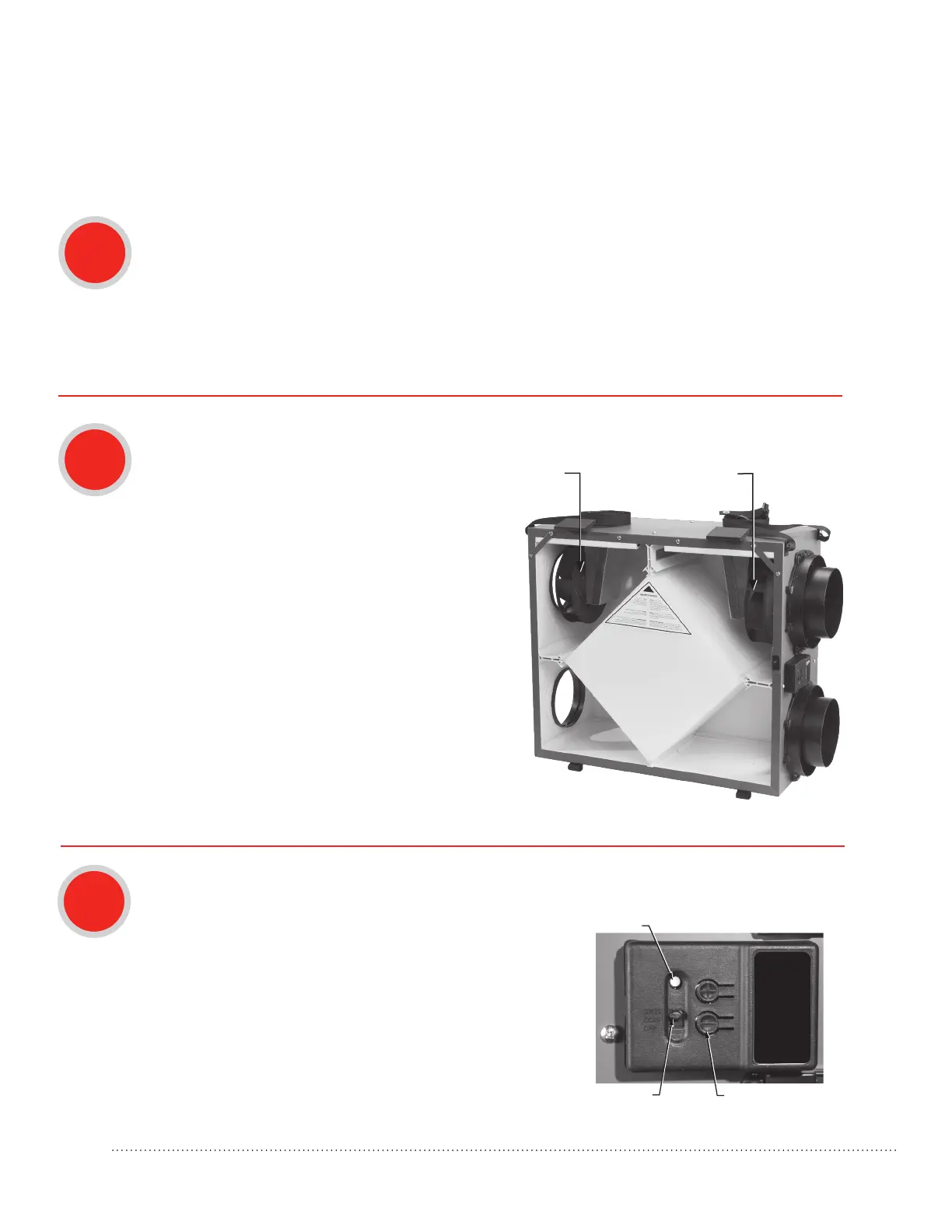

a. Utilisez un tube de Pitot ou un manomètre
pour mesurer le débit d’air dans le conduit
d’air frais et le conduit d’évacuation de l’air. (Pour
leVNT5070,prenezlesmesuresdedébitd’airen
suivantlaprocédureindiquéeàlapage73.)
b. Déplacez le sélecteur pour régler le débit dans
le conduit présentant le résultat le plus élevé.
INTER : air vicié (droit)
OFF (arrêt) : air frais (gauche)
c. Appuyez sur les boutons + ou – pour régler le
débit d’air à la valeur souhaitée pour le régime
haute vitesse.
d. Déplacez le sélecteur à la position CONT (pour
régler la vitesse relative des deux moteurs).
CONDUIT D’AIR FRAIS
(GAUCHE)
CONDUIT D’AIR VICIÉ
(DROIT)
2
1
a. Appuyez simultanément sur les touches + et – pour quitter le mode équilibrage.
b. Le voyant passe au vert.
c. Le débit d’air au mode de fonctionnement continu sera
de 50 % celui qui a été mesuré.
3
Speed
Control
Open for
Instructions
SÉLECTEUR
TROIS POSITIONS
BOUTONS DE RÉGLAGE
DE LA VITESSE (+ ET –)
REMARQUE : Avant l’équilibrage, assurez-vous que le ventilateur du système CVCA est en
marche (si l’appareil VRE/VRC est connecté à un tel système).
REMARQUE: Pourlesmesuresdedébitd’airsurleVNT5070,suivezlaprocédureàlapage73.
