CLCM1T,2T,4T,5T,6T WANDMODULEN – INSTALLATIE-INSTRUCTIES
MU1Z-0901GE51 R0416B 2
Montageprocedure
1. Verwijder de afdekkap, zoals afgebeeld in Fig. 1.
2. Alleen voor de CLCM2T, 4T, 5T, 6T: Verwijder de
instelschaal door deze er af te trekken.
3. Monteer de wandmodule op de aansluitdoos, of boor
gaten in de muur, volgens de maten in Fig. 2 en bevestig
het wandmodule met de juiste schroeven.
4. Sluit de bedrading aan op de aansluitklemmen volgens
de sectie “
Bedrading”.
5. Alleen voor CLCM2T, 4T, 5T, 6T: Installeer de
instelschaal en draai deze zover mogelijk met de klok
mee.
6. Alleen voor CLCM2T, 4T, 5T, 6T: Controleer of de positie
van de instelschaal zodanig is dat de 30°C (absolute
schaal) of de +5 (relatieve schaal) naar de rechterzijde
van de wandmodule wijst (zie Fig. 3).

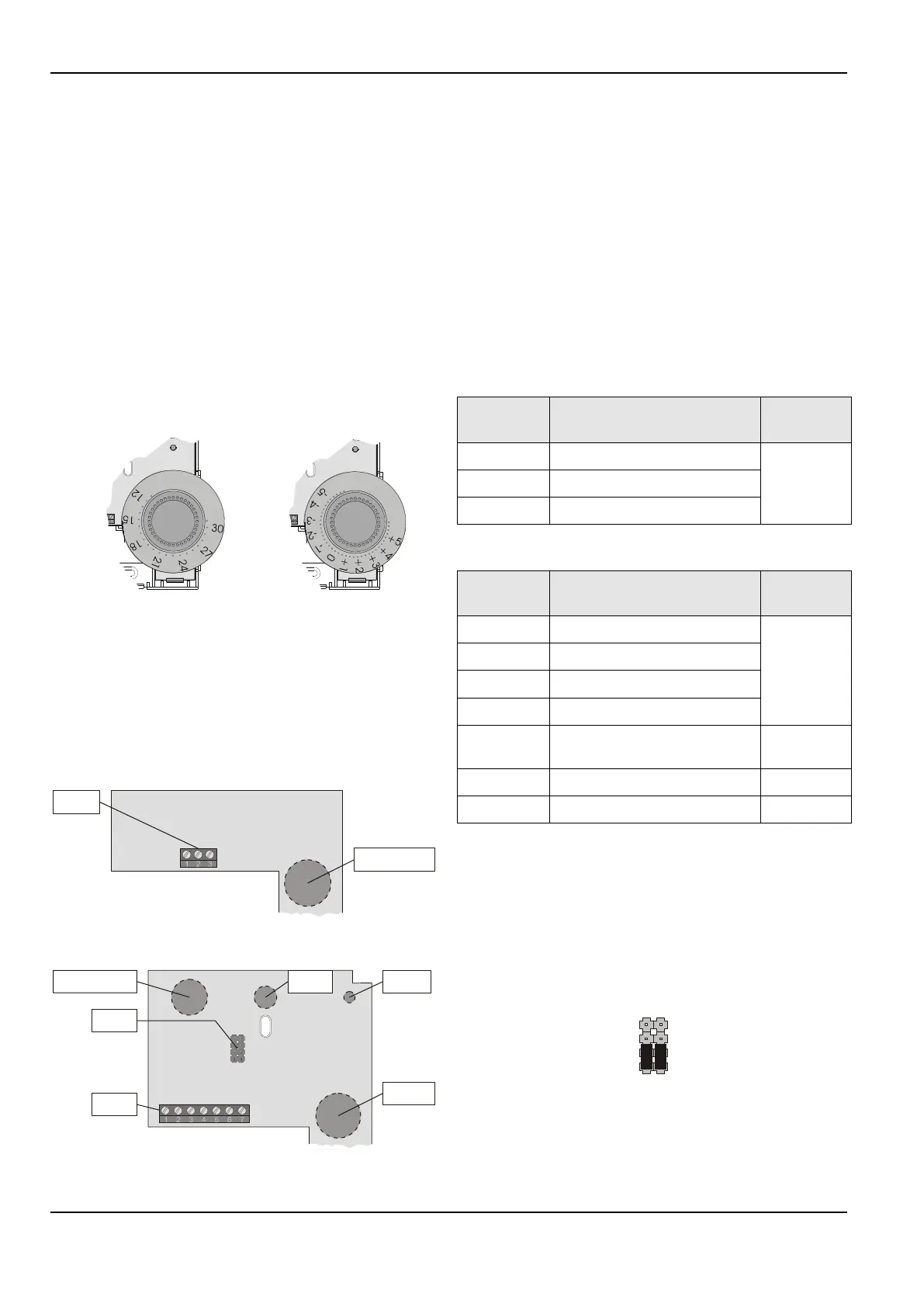

Fig. 3. Montagepositie instelschaal
7. Alleen voor de CLCM2T, 4T, 5T, 6T: Wanneer de
instelschaal niet de juiste positie heeft, trek deze er dan
weer af en plaats hem opnieuw.
8. Monteer de afdekkap opnieuw zoals afgebeeld in Fig. 1
en verzeker u er van dat de rand aan de bovenkant in de
afdekkap klikt.
Bedrading
INSTELPUNT
(alleen CLCM2T)
AANSLUIT
KLEMMEN
Fig. 4. Aansluitprint voor CLCM1T, 2T
OPNEMER
INSTELPUNT
BYP/FAN
LED
BYP/RTN
LED/RTN
COM
A B
1: W77xx
2: W7753
3: XL500
1: W77xx
2: W7753
3: XL500
VENT.SCHAKELAAR
(alleen CLCM5T,6T)
BYPASS
TOETS
OVERBRUG
LED
JUMPERS
AANSLUIT
KLEMMEN
INSTELPUNT
Fig. 5. Aansluitprint voor CLCM4T, 5T, 6T
Verbinden met een PANTHER
OPM: Het wandmodule moet altijd eerst worden
aangesloten op de PANTHER voordat het
applicatieprogramma in de regelaar wordt geladen.
Sluit de draden als volgt op de klemmen aan:
1. Verwijder over een lengte van 5mm de draadisolatie.
2. Plaats de draad in de gewenste aansluitklem en draai de
schroef vast.
3. Controleer of de jumperinstelling overeenkomt met Fig. 6
en de wandmodule bedrading met Tabel 2 / Tabel 3.
BELANGRIJK
Aansluitklemmen zijn gemaakt voor bedrading tot
1,5mm
2
.
Tabel 2. CLCM1T,2T aansluitklemmen (PANTHER)
Instelling (niet intern verbonden)
Tabel 3. CLCM4T,5T,6T aansluitklemmen (PANTHER)
LED (gereserveerd voor een
4…20 Vdc, 3.5 mA ingang)
Plaats de afdekkap terug als alle bedrading is aangesloten,
zoals is aangegeven in Fig. 1. Hierbij moet de onderkant in
de bodemplaat klikken.
Jumperinstellingen met PANTHER
In Fig. 6 zijn de jumperinstellingen afgebeeld voor de
CLCM4T,5T en 6T bij aansluiting op een PANTHER.
1: W77xx
2: W7753
3. XL500
1: W77xx
2: W7753
3. XL500
Fig. 6. Jumperinstellingen voor CLCM4T,5T,6T
(PANTHER)
