Montage du module ERM
9. Utiliser deux vis et deux ancres murales pour fixer le module
ERM sur le mur extérieur près du compresseur. L'emplacement
doit être situé à au moins 3 pieds au-dessus du sol et orienté
avec les deux sorties de fil face vers le bas. Voir les Figs. 11 et
12.
10. Attacher le couvercle et le fixer avec la vis inférieure (Fig. 13).

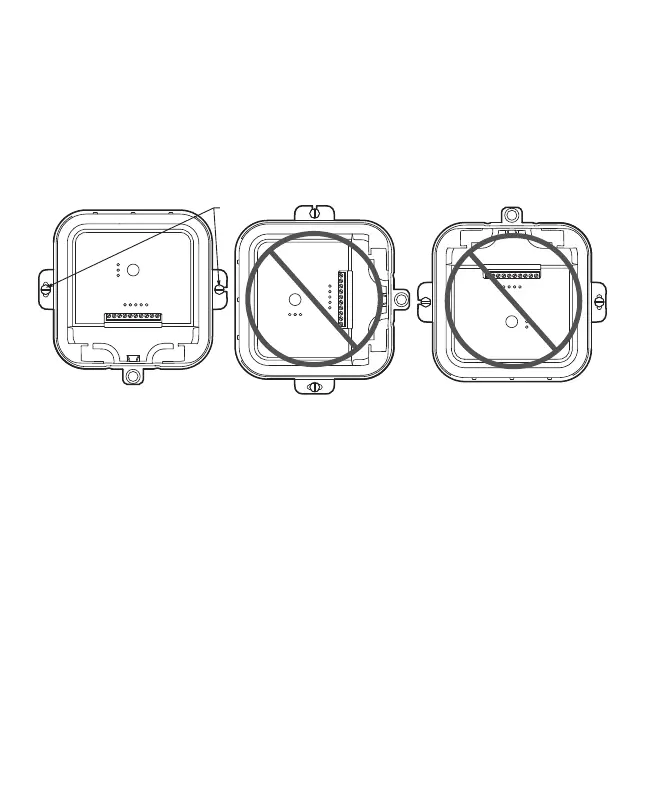

Fig. 11. Orientation de montage.
MFCR35665
VIS DE MONTAGE
CORRECTE
Equipment Remote Module I ERM5000R
Compressor
Boiler
Connected
Connect
CONNECTED LED STATUS
Flashing: Device Connecting
Green: Device Connected
Red: Not Communicating
Compressor:
Jump J and R
Boiler:
Remove Jumper
J
R
C
Y1
Y2
T
O/B
T
D
L
S1
S1
INCORRECTEINCORRECTE
Equipment Remote Module I ERM5000R
Compressor
Boiler
Connected
Connect
CONNECTED LED STATUS Flashing: Device Connecting Green: Device Connected Red: Not Communicating
Compressor:
Jump J and R
Boiler:
Remove Jumper
J
R
C
Y1
Y2
T
O/B
T
D
L
S1
S1
Equipment Remote Module I ERM5000R
Compressor
Boiler
Connected
Connect
CONNECTED LED STATUS
Flashing: Device Connecting
Green: Device Connected
Red: Not Communicating
Compressor:
Jump J and R
Boiler:
Remove Jumper
J
R
C
Y1
Y2
T
O/B
T
D
L
S1
S1
